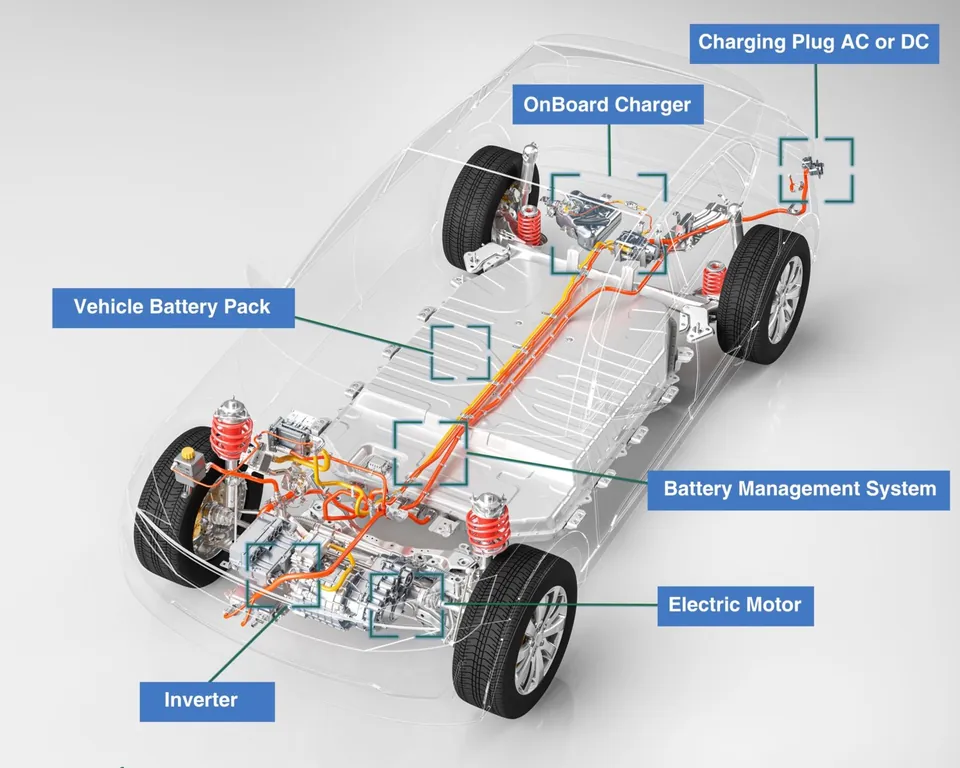

12.1. Principios generales del vehículo eléctrico
Un vehículo eléctrico de batería almacena energía eléctrica y la utiliza para impulsar uno o más motores. Puede recuperar parte de la energía al desacelerar.
Referencia de la imagen
12.2. Componentes principales de un EV
Comprende almacenamiento de energía, accionamiento eléctrico, transmisión y equipos de carga que permiten la propulsión del vehículo.
Referencia de la imagen

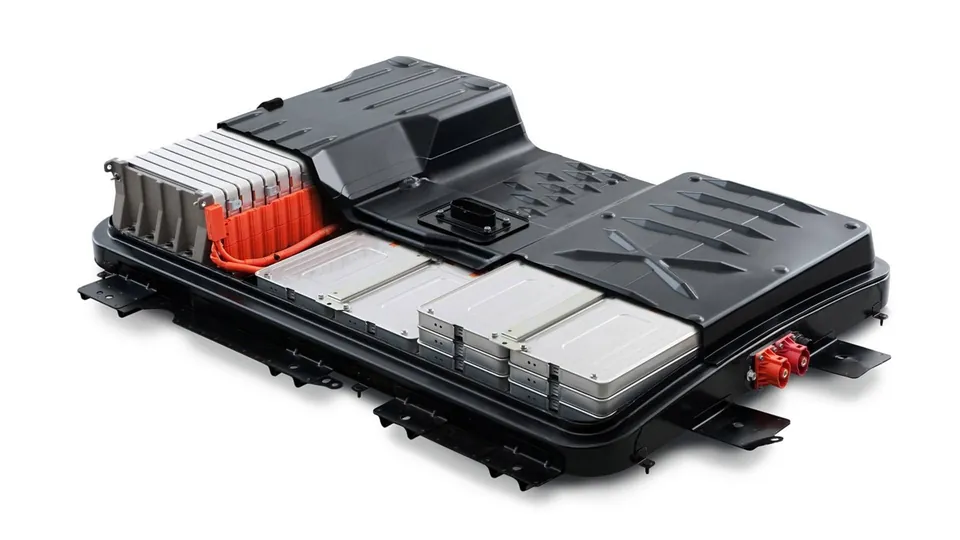

12.2.1. Batería de tracción (alto voltaje)
Almacena energía para la propulsión. Su capacidad, tensión y química dependen del vehículo; el BMS supervisa celdas, temperatura y condiciones de operación.
Referencia de la imagen

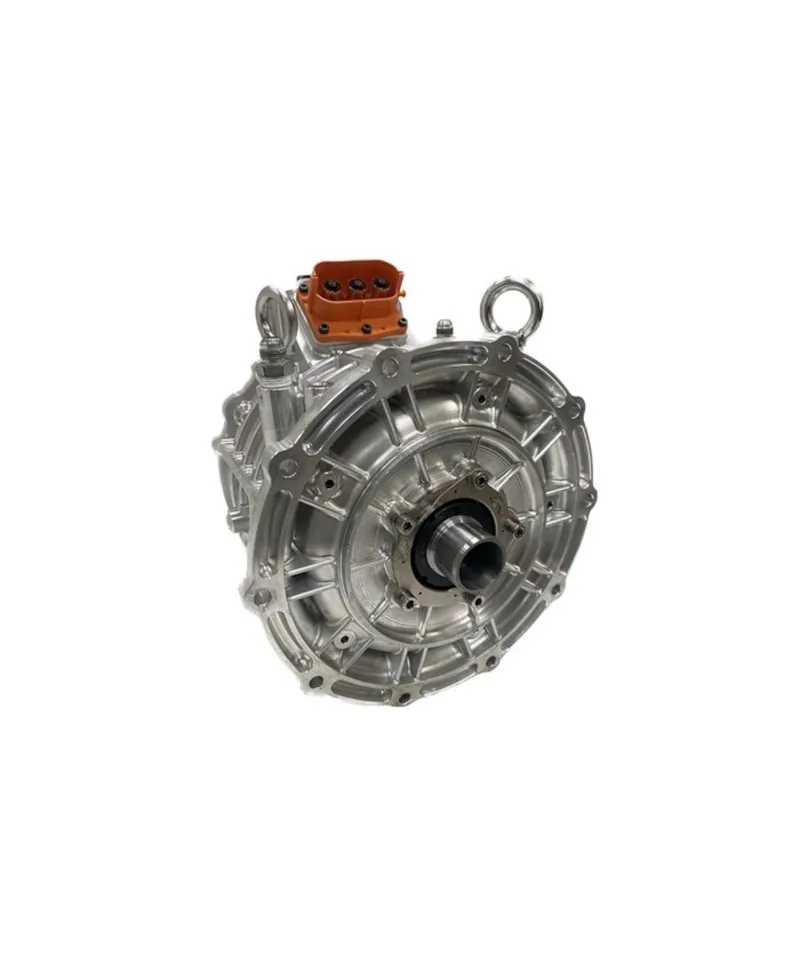

12.2.2. Motor eléctrico de tracción
Convierte energía eléctrica en movimiento. Existen motores de inducción y varias tecnologías síncronas; su control regula el par de propulsión y regeneración.
Referencia de la imagen

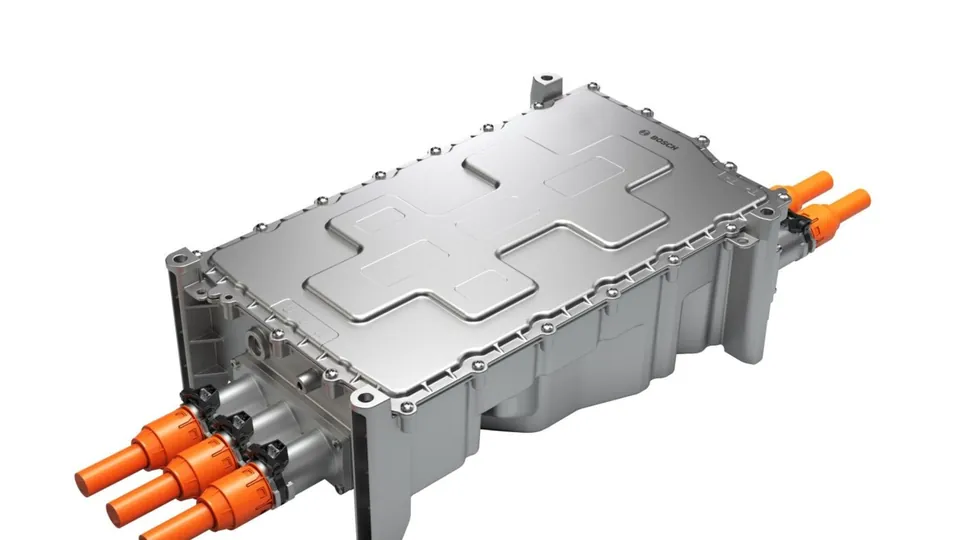

12.2.3. Inversor (Inverter)
Convierte y controla la energía eléctrica entre batería y motor. En accionamientos de corriente alterna genera las fases necesarias y participa en la regeneración.
Referencia de la imagen

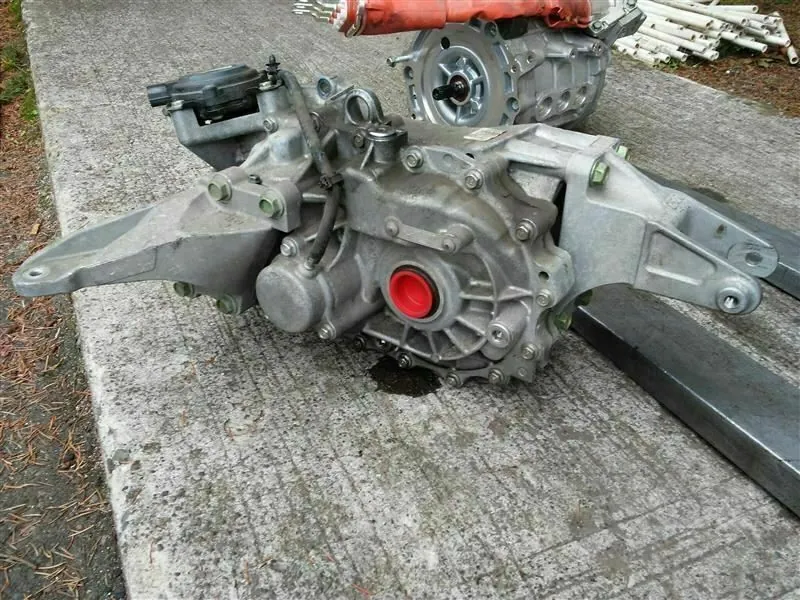

12.2.4. Reducción de velocidad / Transmisión final
Adapta la velocidad del motor a la de las ruedas mediante engranajes. Muchos eléctricos usan una sola relación, aunque existen transmisiones con varias marchas.
Referencia de la imagen

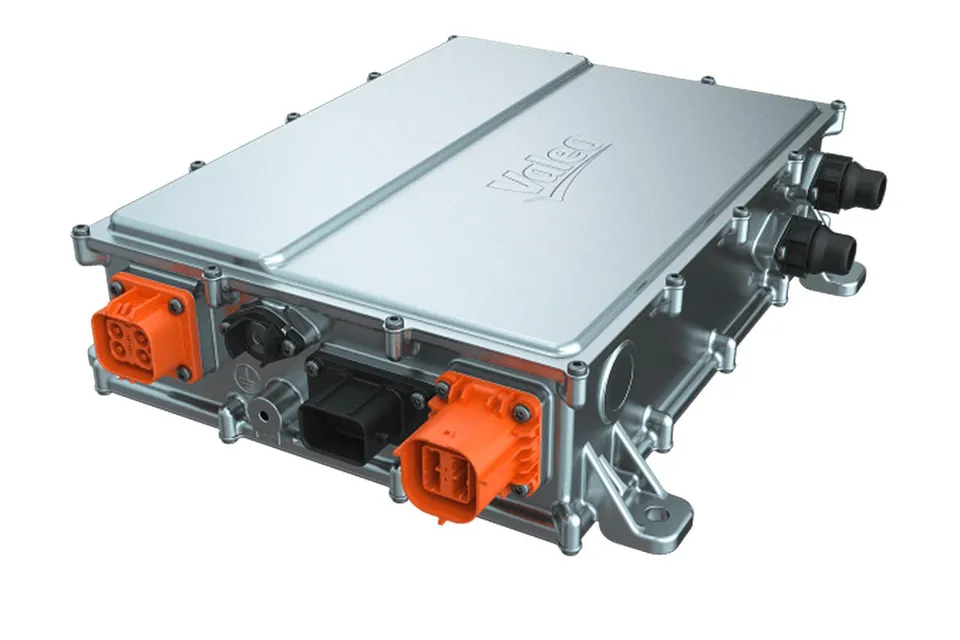

12.2.5. Cargador a bordo (On-board charger, OBC)
Convierte la corriente alterna recibida en corriente continua para cargar la batería. La carga rápida en corriente continua emplea un convertidor situado fuera del vehículo.
Referencia de la imagen

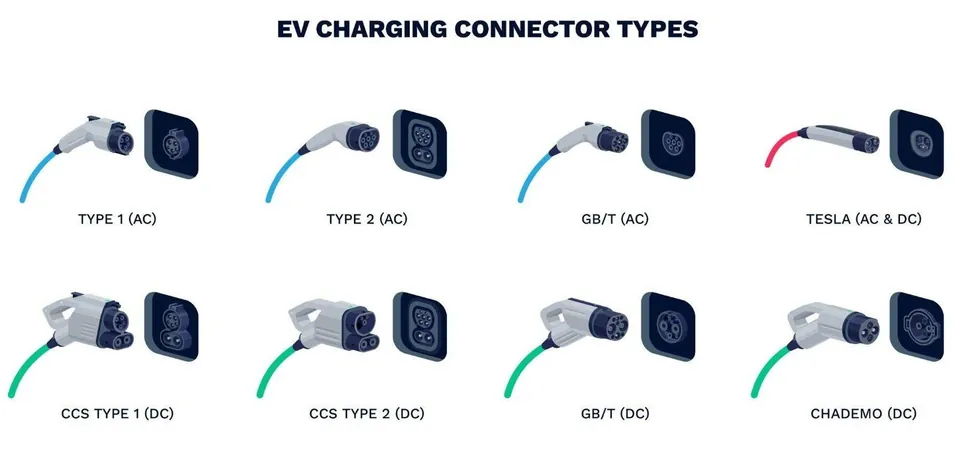

12.2.6. Puerto de carga y conectores
Permiten la conexión de carga. Existen familias como Tipo 1, Tipo 2, CCS, CHAdeMO y NACS; la compatibilidad depende de la región y del vehículo.
Referencia de la imagen
12.3. Sistemas auxiliares eléctricos
Alimentan y coordinan equipos distintos del accionamiento principal, como iluminación, controles y gestión electrónica.
Referencia de la imagen

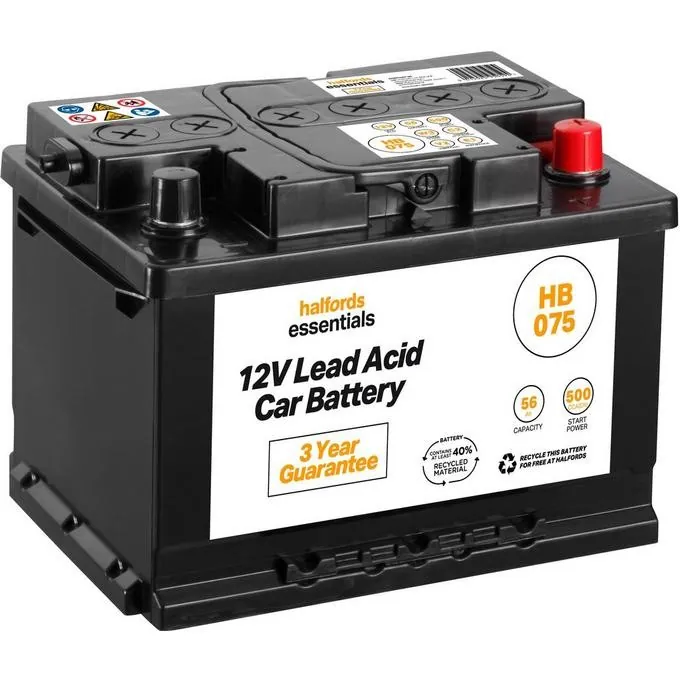

12.3.1. Batería de 12V (bajo voltaje)
Alimenta redes auxiliares y permite activar unidades y contactores. Aunque 12 V es habitual, existen vehículos con otras tensiones auxiliares.
Referencia de la imagen

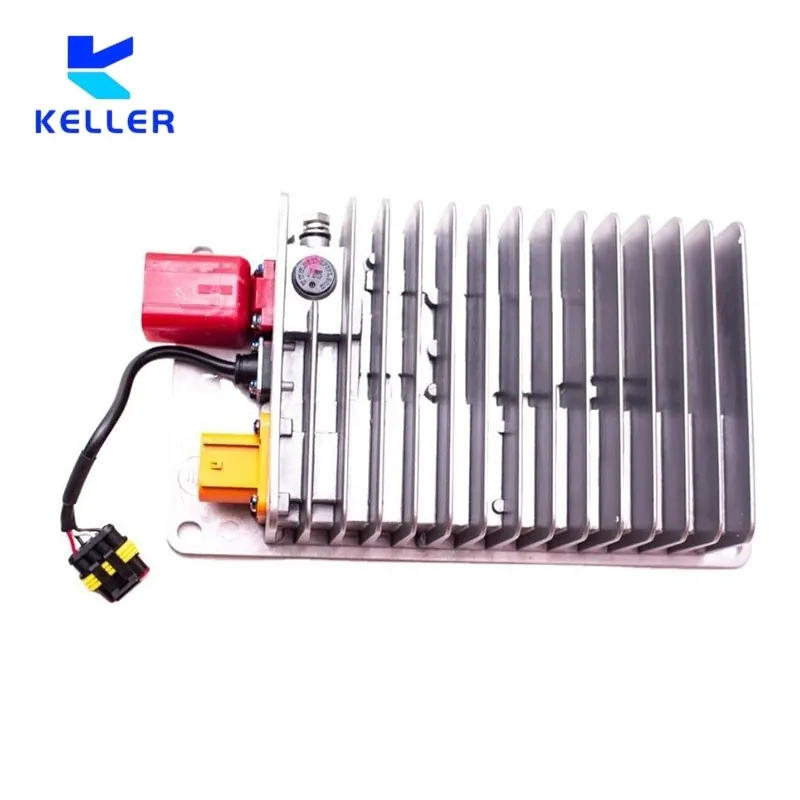

12.3.2. Convertidor DC-DC
Adapta la tensión de la batería de tracción a la red auxiliar y recarga su batería cuando corresponde.
Referencia de la imagen

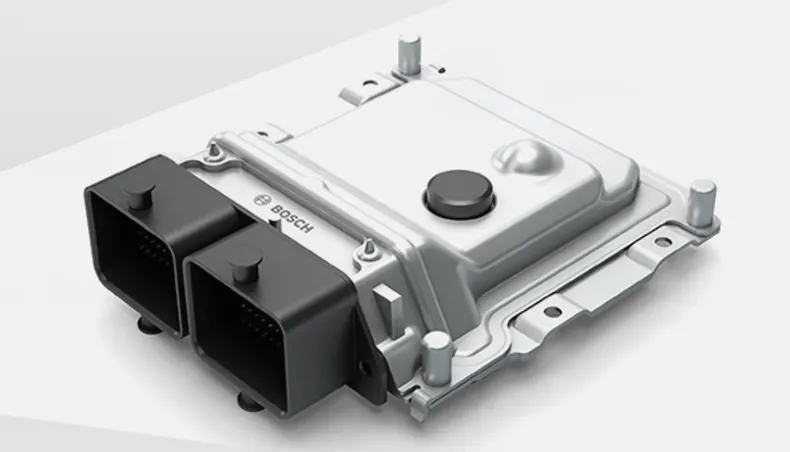

12.3.3. Unidad de control del vehículo (VCU)
Coordina las solicitudes del conductor y el funcionamiento de batería, inversor y sistemas asociados para gestionar la propulsión.
Referencia de la imagen

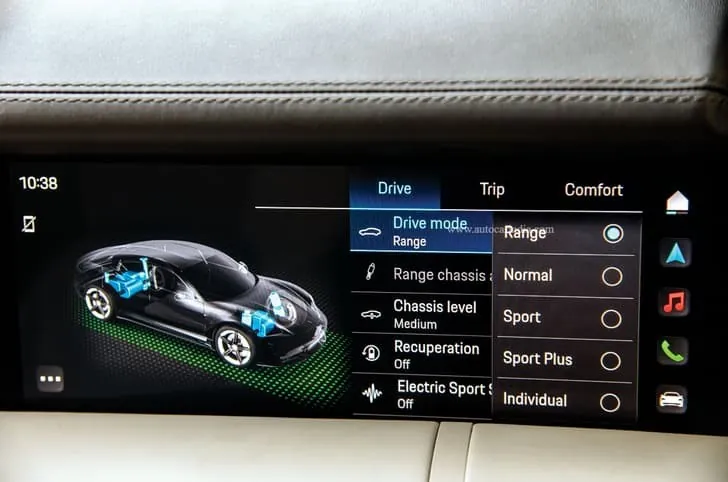

12.4. Modos de conducción y recuperación
Adapta la respuesta de propulsión y desaceleración a las selecciones del conductor y a las posibilidades de recuperación de energía.
Referencia de la imagen
12.4.1. Modos de conducción
Modifican respuestas como aceleración, regeneración y climatización. La conducción con un pedal puede desacelerar intensamente, pero sus condiciones de parada dependen del vehículo.
Referencia de la imagen

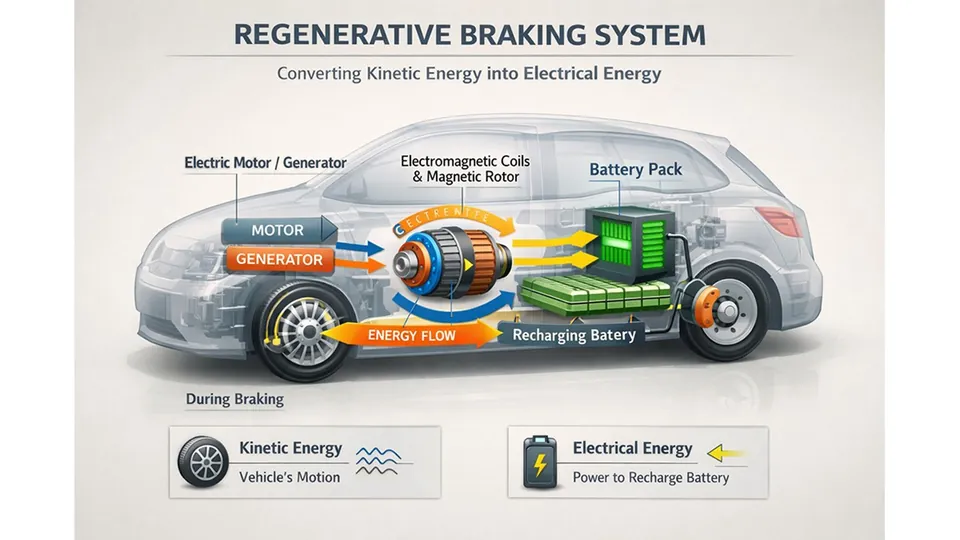

12.4.2. Frenado regenerativo
Hace trabajar al motor como generador durante la desaceleración. Recupera parte de la energía; su capacidad está limitada por batería, adherencia y condiciones de operación.
