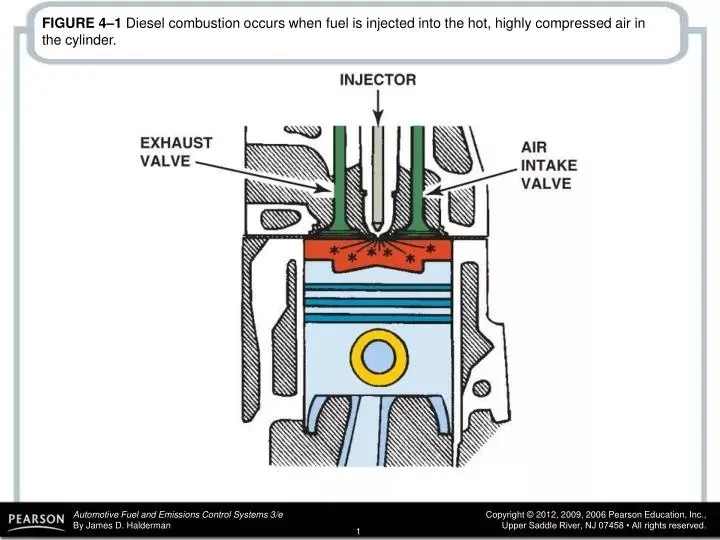

11.1. Principios de funcionamiento del motor diésel
El motor diésel comprime aire hasta elevar su temperatura e inyecta combustible que se autoenciende. La cantidad y el momento de inyección regulan su funcionamiento.

Referencia de la imagen

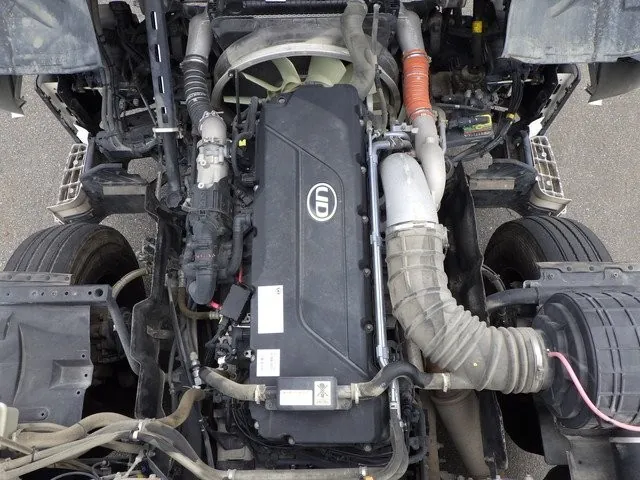

11.2. Ventajas y desventajas
Puede ofrecer buena eficiencia y elevado par en aplicaciones de carga. Exige componentes resistentes y sistemas de control de emisiones, con costos que dependen del diseño y del uso.

Referencia de la imagen
11.3. Partes exclusivas o distintas en el motor diésel
Reúne componentes y características adaptados a la combustión por compresión, especialmente alimentación, precalentamiento y resistencia mecánica.

Referencia de la imagen
11.3.1. Inyectores de alta presión (inyectan directo en cámara)
Pulverizan combustible a alta presión. En motores de inyección directa lo introducen en la cámara principal; los de inyección indirecta utilizan una precámara.

Referencia de la imagen

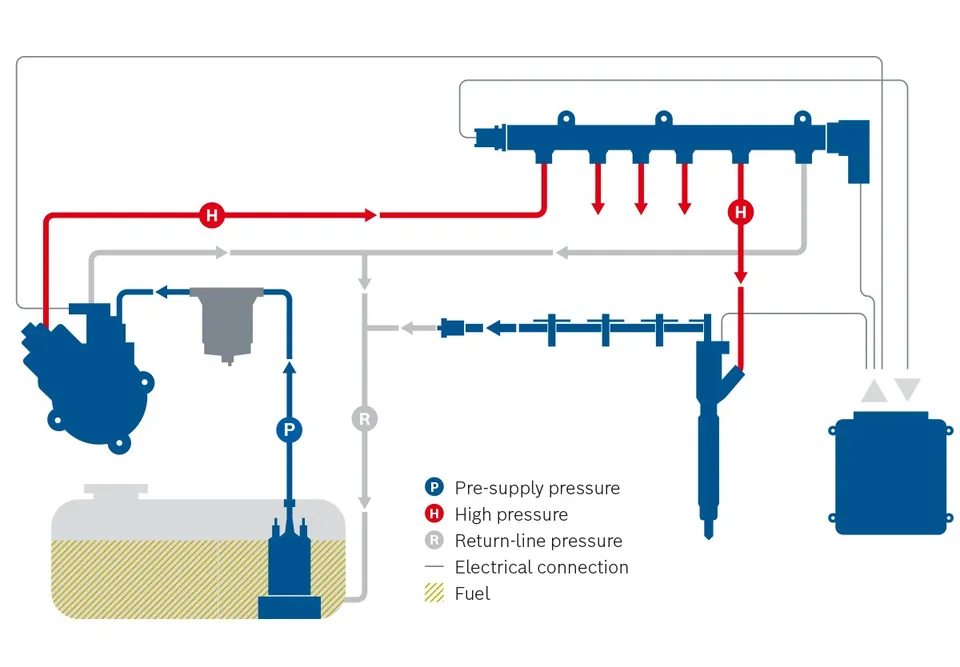

11.3.2. Riel común (common rail) o bomba rotativa
El common rail almacena combustible presurizado en un riel; una bomba distribuidora o rotativa envía combustible sucesivamente a los cilindros mediante salidas individuales.

Referencia de la imagen
11.3.3. Bujías incandescentes para arranque en frío
Son calentadores eléctricos que ayudan al arranque y a estabilizar la combustión en frío. Se utilizan en motores de inyección indirecta y también de inyección directa.

Referencia de la imagen

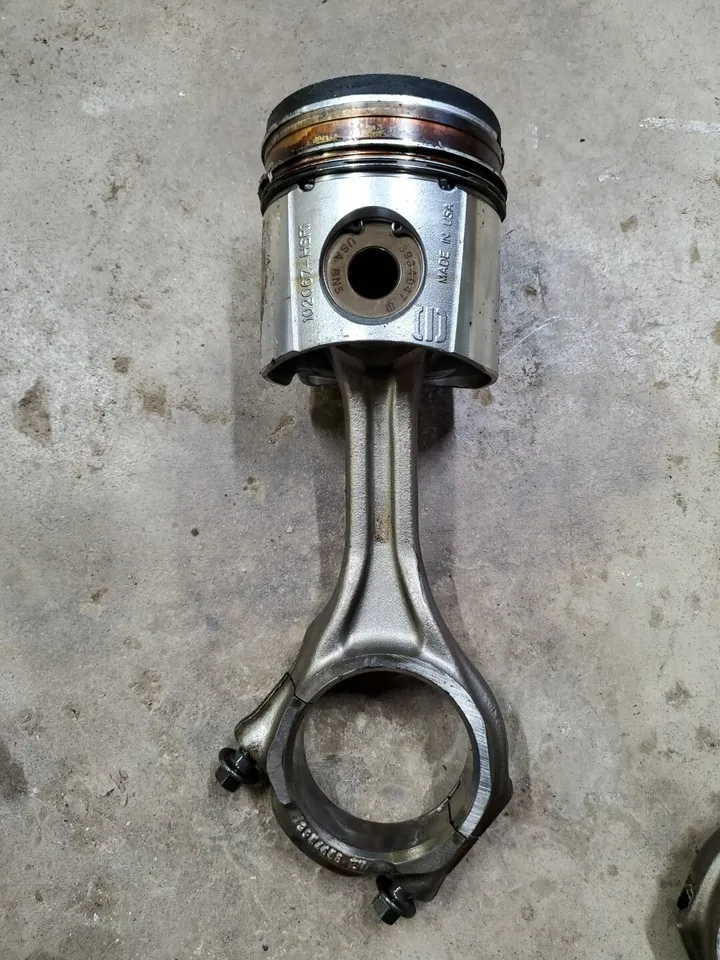

11.3.4. Pistones y bielas reforzados
Soportan las cargas térmicas y mecánicas de la combustión. Sus materiales, secciones y refrigeración se adaptan a las presiones del motor.

Referencia de la imagen
11.3.5. Relación de compresión elevada
La compresión eleva la temperatura del aire para facilitar el autoencendido. La relación concreta cambia según la generación, la sobrealimentación y la estrategia del motor.

Referencia de la imagen

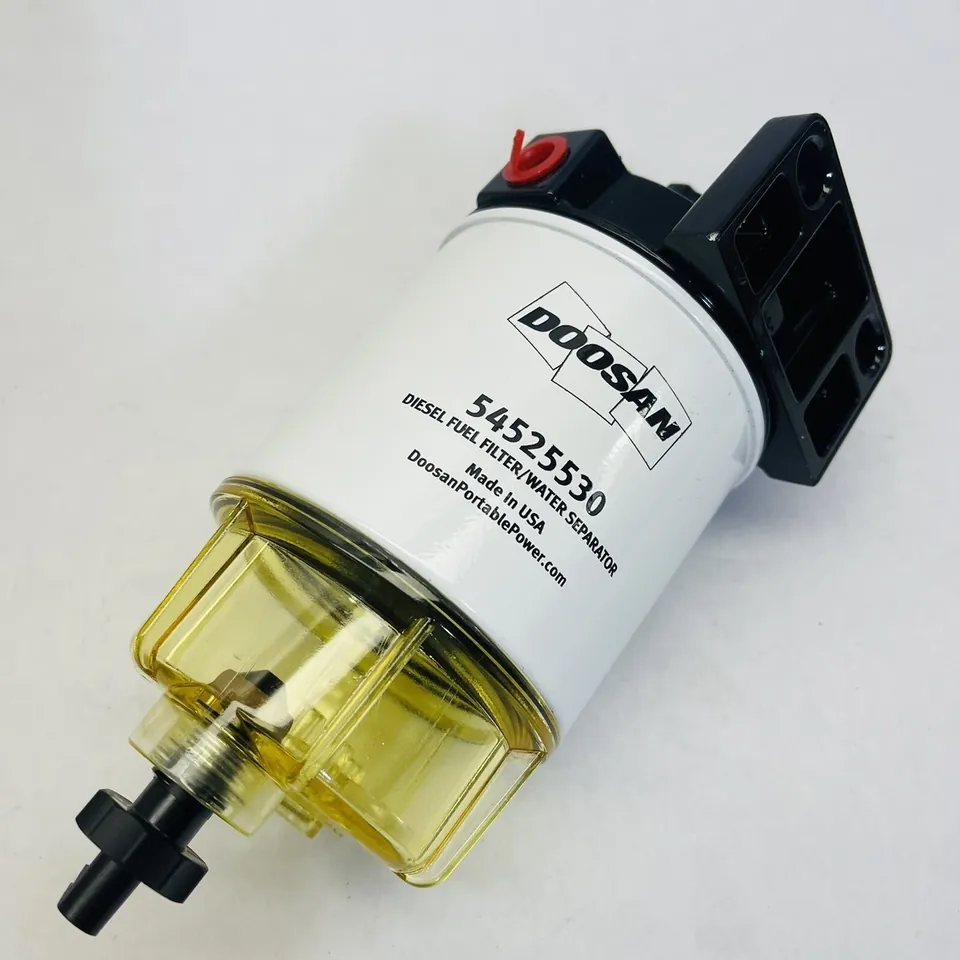

11.3.6. Filtro de combustible con separador de agua
Retiene partículas y separa agua del combustible para proteger la inyección. Algunos conjuntos incorporan sensor de agua y un sistema de drenaje.

Referencia de la imagen
11.3.7. Sensor de presión del riel (common rail)
Informa la presión real del combustible acumulado en el riel. La unidad de control utiliza esa señal para supervisar y regular el sistema.

Referencia de la imagen
11.3.8. Válvula reguladora de presión y válvula dosificadora de entrada
El control puede actuar sobre la cantidad que entra a la bomba o sobre la descarga de presión. Son funciones distintas dentro de la regulación de combustible.

Referencia de la imagen

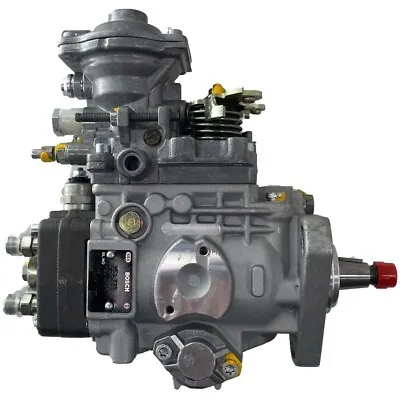

11.4. Tipos de inyección diésel
La inyección indirecta alimenta una precámara y la directa, la cámara principal. Common rail, bombas en línea, bombas distribuidoras e inyector-bomba son diferentes arquitecturas de suministro.

Referencia de la imagen
11.5. Sistemas de control electrónico en diésel moderno (ECU)
Coordina sensores y actuadores para gestionar combustión, sobrealimentación, precalentamiento y control de emisiones.

Referencia de la imagen
11.5.1. Sensor de posición de cigüeñal (CKP)
Informa posición y velocidad del cigüeñal para sincronizar la inyección y supervisar el funcionamiento del motor.

Referencia de la imagen
11.5.2. Sensor de árbol de levas (CMP)
Complementa al sensor de cigüeñal para reconocer la fase de los cilindros y coordinar la inyección.

Referencia de la imagen
11.5.3. Sensor MAP o MAF
MAP mide presión absoluta y MAF mide masa de aire. Sus señales ayudan a controlar carga, sobrealimentación y recirculación de gases.

Referencia de la imagen
11.5.4. Sensor de temperatura de refrigerante
Informa la temperatura del refrigerante para adaptar inyección, precalentamiento, ventilación y protección del motor.

Referencia de la imagen
11.5.5. Sensor de presión del riel (common rail)
Mide la presión del riel común y permite comparar el valor real con el solicitado por la unidad de control.

Referencia de la imagen
11.5.6. Sensor de oxígeno (según el sistema de emisiones)
Mide el oxígeno residual del escape para funciones de control de combustión o emisiones. Su presencia depende de la estrategia del motor, no solo del catalizador.

Referencia de la imagen
11.5.7. Inyectores electrónicos (piezoeléctricos o solenoides)
Utilizan actuadores electromagnéticos o piezoeléctricos para controlar la inyección. Permiten dosificar varios eventos dentro de un ciclo según el sistema.

Referencia de la imagen
11.5.8. Válvula EGR (recirculación de gases)
Regula el retorno de una parte de los gases de escape a la admisión para reducir la formación de óxidos de nitrógeno.

Referencia de la imagen

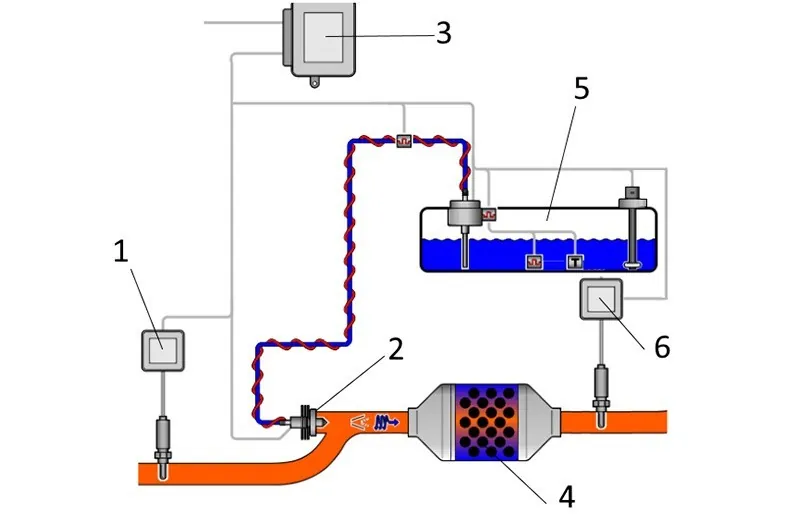

11.6. Postratamiento de gases y emisiones
El DOC favorece la oxidación de hidrocarburos y CO; el DPF retiene partículas y el SCR reduce NOx mediante un reactivo. La EGR actúa sobre la combustión y no es un filtro de escape.

Referencia de la imagen
11.7. Aplicaciones típicas del motor diésel
Se utiliza en automóviles, camionetas, camiones, autobuses, maquinaria y grupos electrógenos. La conveniencia depende del trabajo, la carga y las condiciones de operación.

Referencia de la imagen
11.8. Sistema de inyección diésel moderno (common rail)
Utiliza un acumulador común de combustible presurizado y control electrónico de inyección. Separa la generación de presión del momento de apertura de cada inyector.

Referencia de la imagen
11.8.1. Bomba de alta presión
Eleva la presión del combustible para alimentar el riel común. La presión y el accionamiento corresponden al diseño específico del sistema.

Referencia de la imagen
11.8.2. Riel común (Common Rail)
Acumula combustible a alta presión y lo distribuye a los inyectores, amortiguando pulsaciones. Su presión se ajusta a las condiciones de funcionamiento.

Referencia de la imagen
11.8.3. Inyectores electrónicos
Abren y cierran el paso de combustible mediante una orden electrónica y mecanismos internos. La dosificación depende de la presión y de la estrategia de activación.

Referencia de la imagen
11.8.4. Sensor de presión del riel
Convierte la presión del riel en una señal eléctrica para la ECU. Permite regular el sistema mediante comparación entre presión solicitada y medida.

Referencia de la imagen
11.8.5. Válvula reguladora de presión (DRV) y dosificadora de entrada (IMV)
Una DRV controla presión mediante descarga; una IMV dosifica combustible hacia la etapa de alta presión. No son nombres intercambiables de una misma función.

Referencia de la imagen
11.8.6. Sensor de temperatura de combustible
Mide la temperatura del combustible para corregir cálculos de suministro y aplicar estrategias de protección o funcionamiento.

Referencia de la imagen
11.9. Control y diagnóstico en motor diésel
Relaciona señales, órdenes y códigos con el funcionamiento real del motor. La interpretación considera alimentación, aire, sincronización y condiciones térmicas.

Referencia de la imagen
11.9.1. ECU/PCM específica para diésel
Coordina inyección, sobrealimentación, precalentamiento y emisiones a partir de sensores. Registra anomalías y puede limitar funciones si detecta condiciones fuera de rango.

Referencia de la imagen
11.9.2. Sensor CKP y CMP (sincronización)
Permiten relacionar el giro del cigüeñal con la fase del árbol de levas. Su correlación ayuda a identificar cilindros y detectar problemas de sincronización.

Referencia de la imagen
11.9.3. Sensor MAP y MAF
Aportan información complementaria sobre presión y masa de aire. Se utilizan para evaluar admisión, EGR y sobrealimentación según el sistema.

Referencia de la imagen
11.9.4. Sensor de pedal (APP)
Mide la posición del pedal como solicitud del conductor. Habitualmente emplea señales redundantes que la ECU compara para comprobar coherencia.
