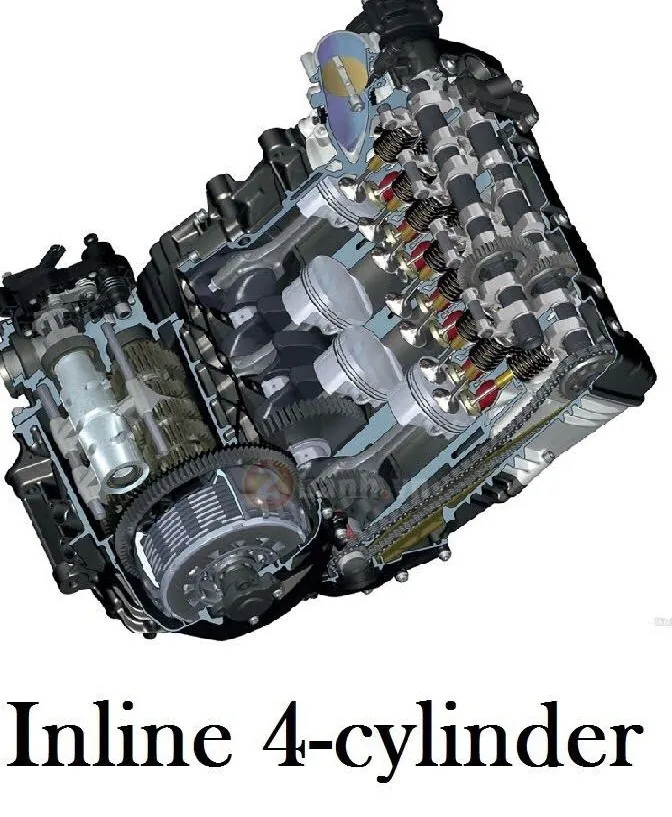

10.1. Configuración general según disposición de cilindros
Describe la organización física de los cilindros o rotores. La disposición influye en las dimensiones y el equilibrio del conjunto.
Referencia de la imagen
10.1.1. Motor en línea (L2, L3, L4, L5, L6)
Coloca los cilindros en una sola fila. Su longitud y equilibrio dependen del número de cilindros y del diseño del cigüeñal.
Referencia de la imagen

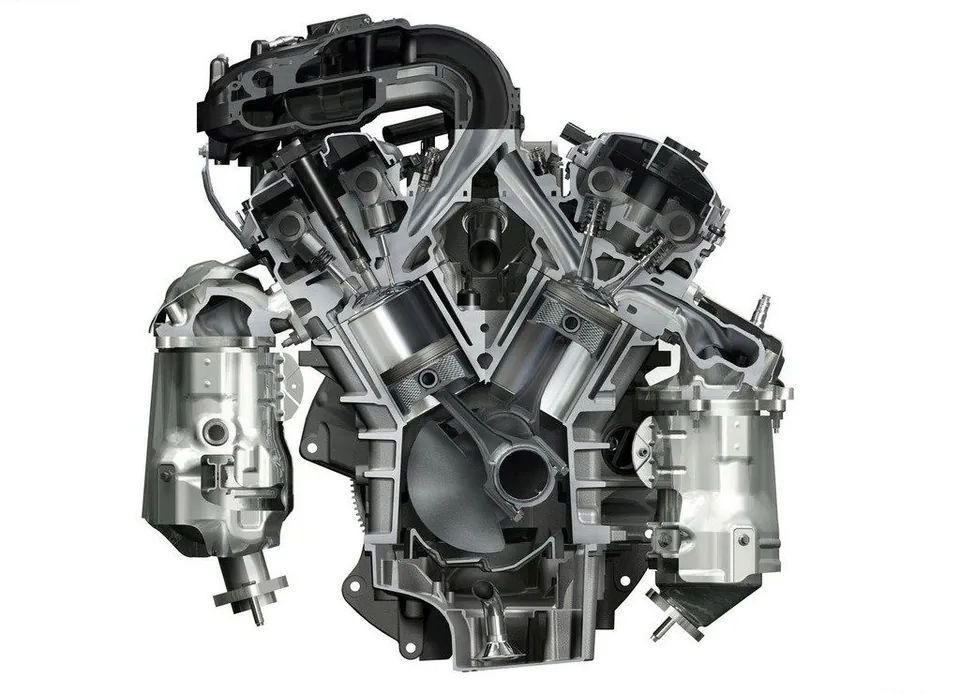

10.1.2. Motor en V (V4, V6, V8, V10, V12)
Distribuye los cilindros en dos bancadas inclinadas que comparten un cigüeñal. El ángulo de las bancadas influye en tamaño, equilibrio y secuencia de encendido.
Referencia de la imagen
10.1.3. Motor plano u opuesto (Boxer H4, H6)
Dispone los cilindros horizontalmente a ambos lados del cigüeñal. En el bóxer los pistones opuestos se mueven simétricamente; no todo motor plano es bóxer.
Referencia de la imagen

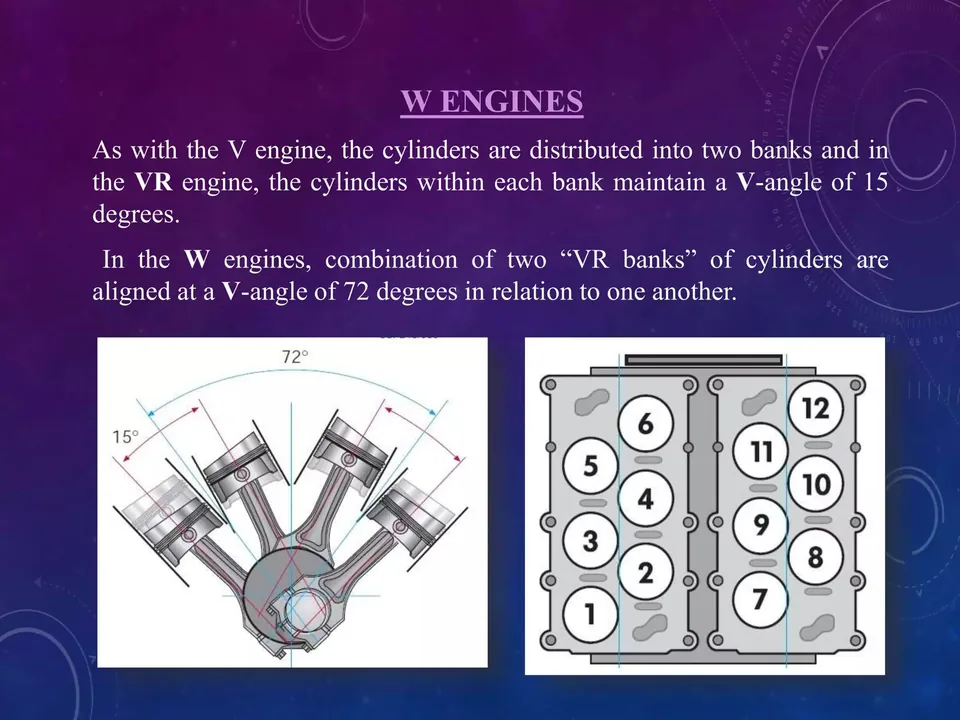

10.1.4. Motor en W (W12, W16)
Agrupa cilindros en una disposición compacta denominada W. Los W12 y W16 de ciertas familias utilizan cuatro filas organizadas en dos conjuntos de ángulo estrecho.
Referencia de la imagen

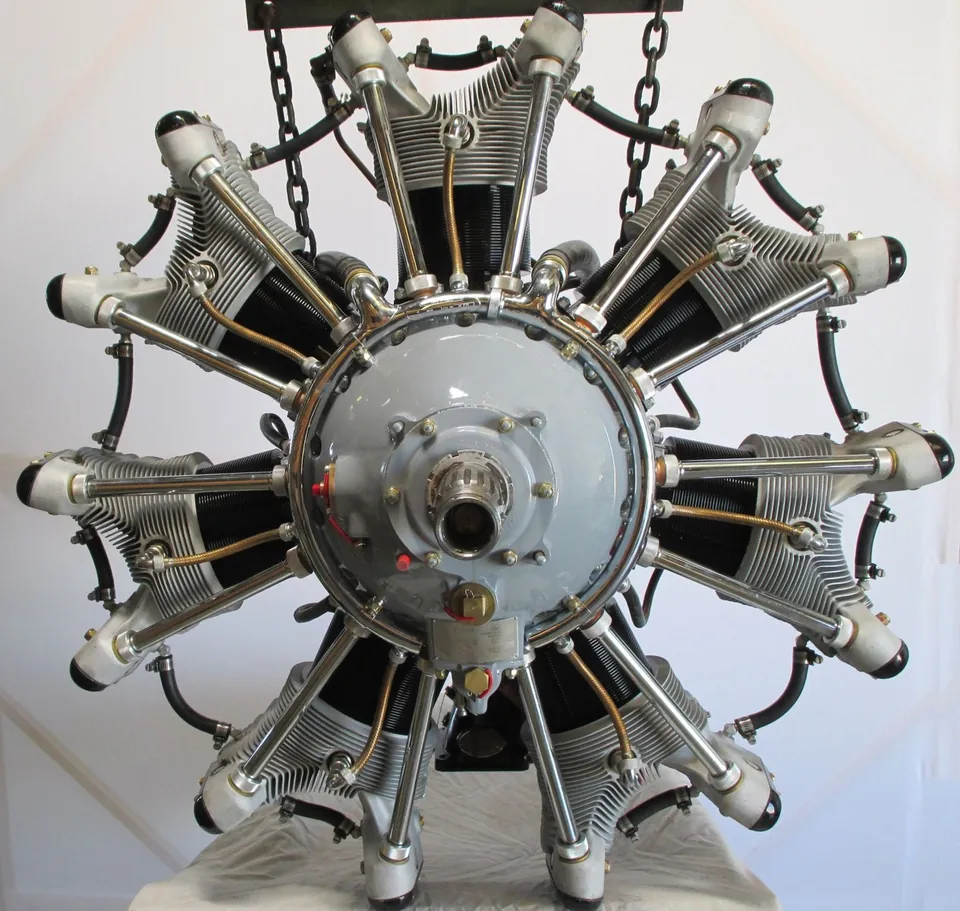

10.1.5. Motor radial (uso aeronáutico e histórico)
Dispone cilindros alrededor del cigüeñal en forma radial. Se asocia principalmente con aplicaciones aeronáuticas históricas y algunos vehículos especiales.
Referencia de la imagen

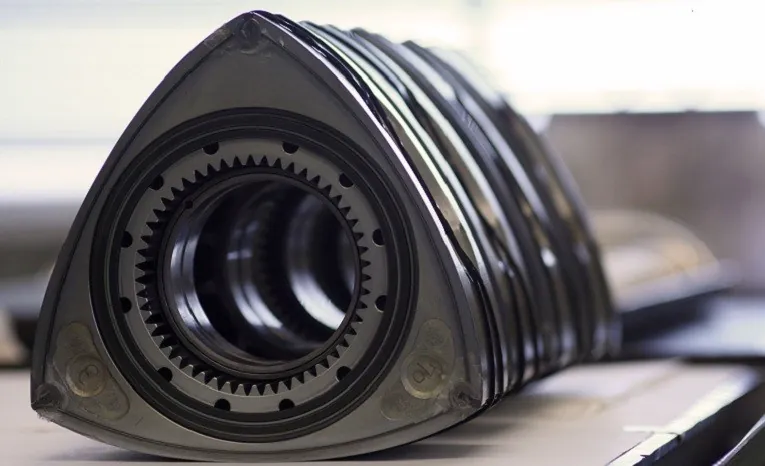

10.1.6. Motor rotativo (Wankel)
Obtiene trabajo mediante un rotor que gira dentro de una carcasa de forma especial. Realiza admisión, compresión, combustión-expansión y escape sin pistones alternativos.
Referencia de la imagen

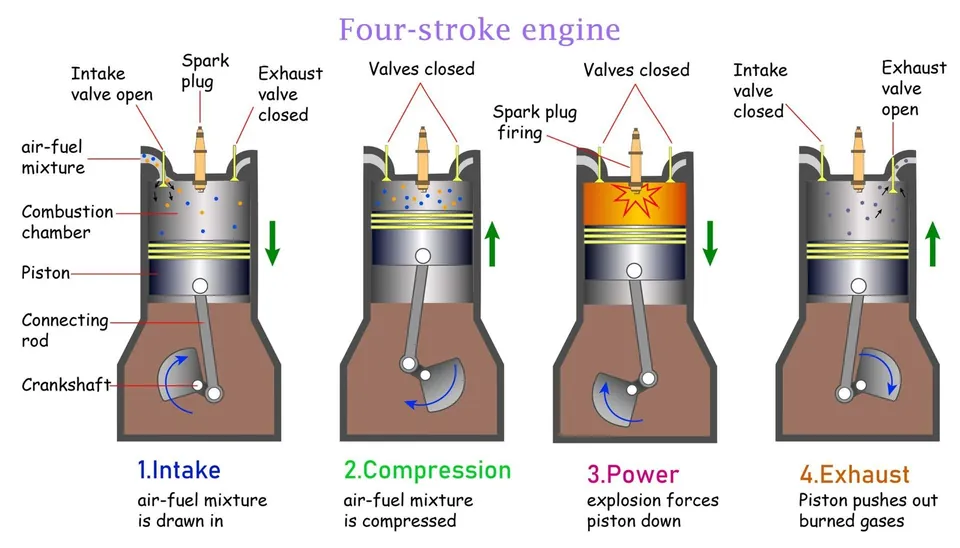

10.2. Clasificación según ciclo de funcionamiento
Clasifica cómo el motor realiza admisión, compresión, combustión-expansión y escape, y cómo aprovecha esas transformaciones para producir trabajo.
Referencia de la imagen
10.2.1. Motor de 4 tiempos (Otto y Diésel)
Completa admisión, compresión, expansión y escape en cuatro carreras del pistón, equivalentes a dos vueltas del cigüeñal por ciclo de cada cilindro.
Referencia de la imagen

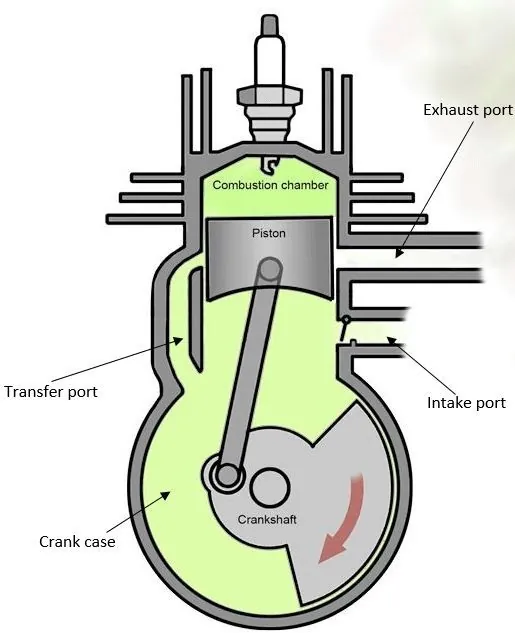

10.2.2. Motor de 2 tiempos
Completa el ciclo en dos carreras del pistón, una vuelta del cigüeñal. El intercambio de gases y la lubricación varían entre diseños de gasolina y diésel.
Referencia de la imagen
10.2.3. Motor rotativo (geometría Wankel)
En el Wankel convencional el rotor tiene tres vértices y la carcasa es bilobulada. Esa geometría no debe confundirse con la cantidad de rotores del motor.
Referencia de la imagen
10.2.4. Ciclos y modos de combustión: Miller, Atkinson, HCCI
Miller y Atkinson modifican la relación entre compresión efectiva y expansión. HCCI utiliza autoencendido por compresión de una carga aproximadamente homogénea.
Referencia de la imagen

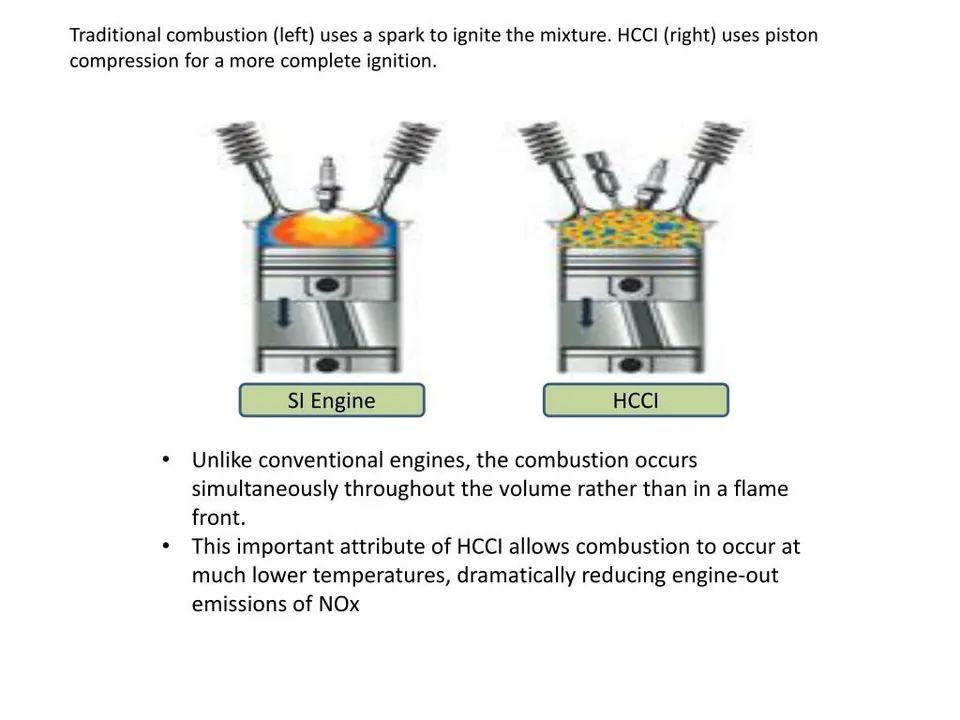

10.2.5. Combustión HCCI (encendido por compresión de carga homogénea)
La carga de aire y combustible aproximadamente homogénea se autoenciende por compresión. Su control exige gestionar temperatura, composición y momento de combustión; no excluye la inyección directa.
Referencia de la imagen

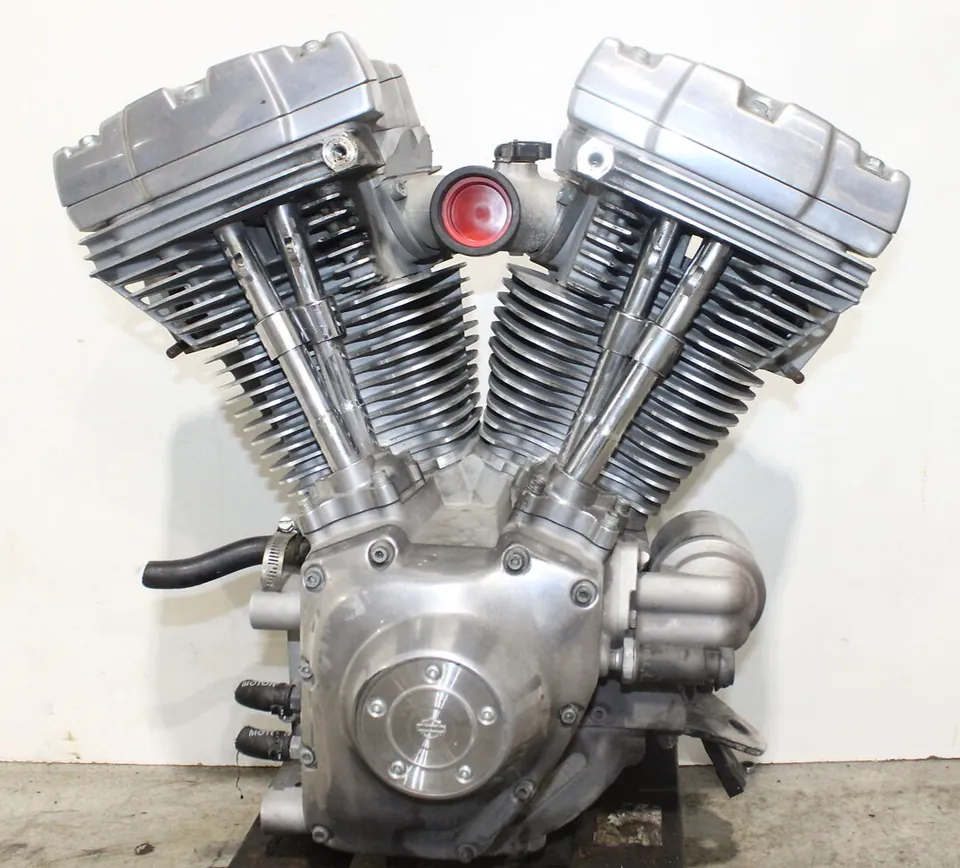

10.3. Número de cilindros y configuración típica
El número de cilindros y su disposición afectan espacio, pulsaciones y complejidad. Por sí solos no determinan potencia ni consumo.
Referencia de la imagen
10.3.1. 2 cilindros (bicilíndrico)
Emplea dos cilindros, dispuestos por ejemplo en paralelo, en V o enfrentados. Es habitual en motocicletas y algunas aplicaciones compactas.
Referencia de la imagen

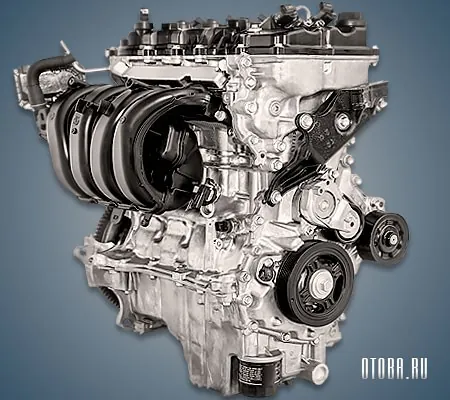

10.3.2. 3 cilindros (L3, V3)
Emplea tres cilindros, generalmente en línea en automóviles. El equilibrio depende de cigüeñal, soportes y posibles mecanismos compensadores.
Referencia de la imagen
10.3.3. 4 cilindros (L4, V4, Boxer 4)
Emplea cuatro cilindros en línea, en V o planos. La configuración en línea es común en automóviles y también aparece en motocicletas.
Referencia de la imagen

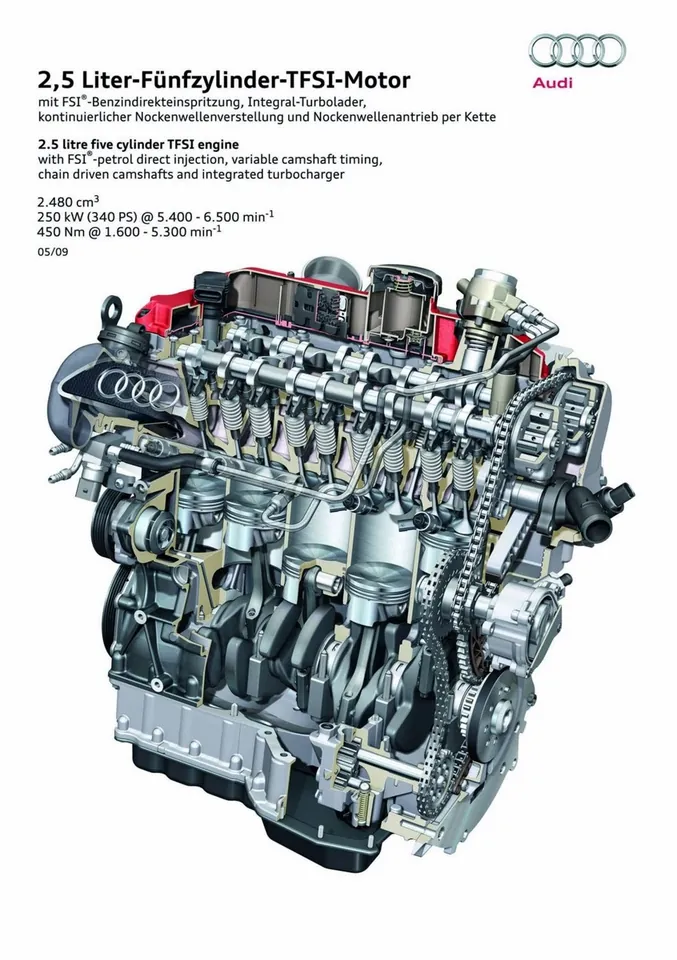

10.3.4. 5 cilindros (L5)
Combina cinco cilindros, habitualmente en línea. Su secuencia de combustión y sus momentos de desequilibrio difieren de los motores de cuatro y seis cilindros.
Referencia de la imagen

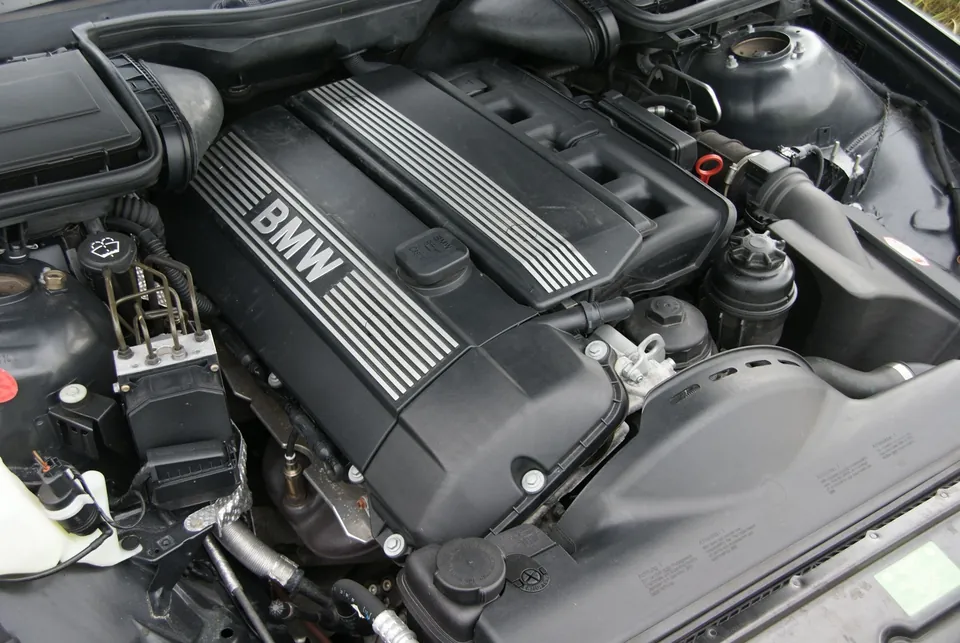

10.3.5. 6 cilindros (L6, V6, Boxer 6)
Puede organizarse en línea, en V o en disposición plana. Cada arquitectura presenta diferencias de espacio, equilibrio y complejidad.
Referencia de la imagen

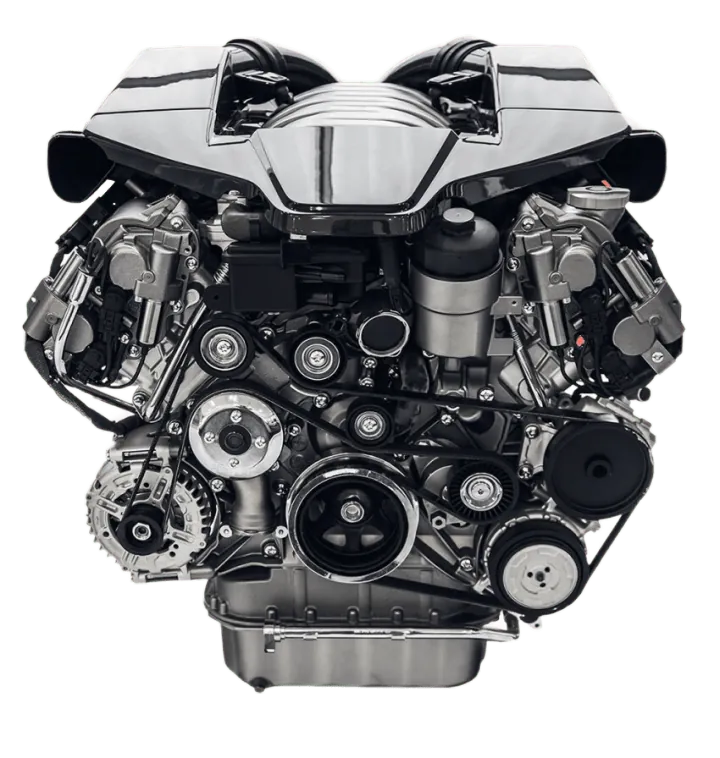

10.3.6. 8 cilindros (V8, Boxer 8, W8)
Utiliza ocho cilindros; la disposición en V es frecuente, mientras que W8 y motores planos de ocho cilindros son menos comunes.
Referencia de la imagen

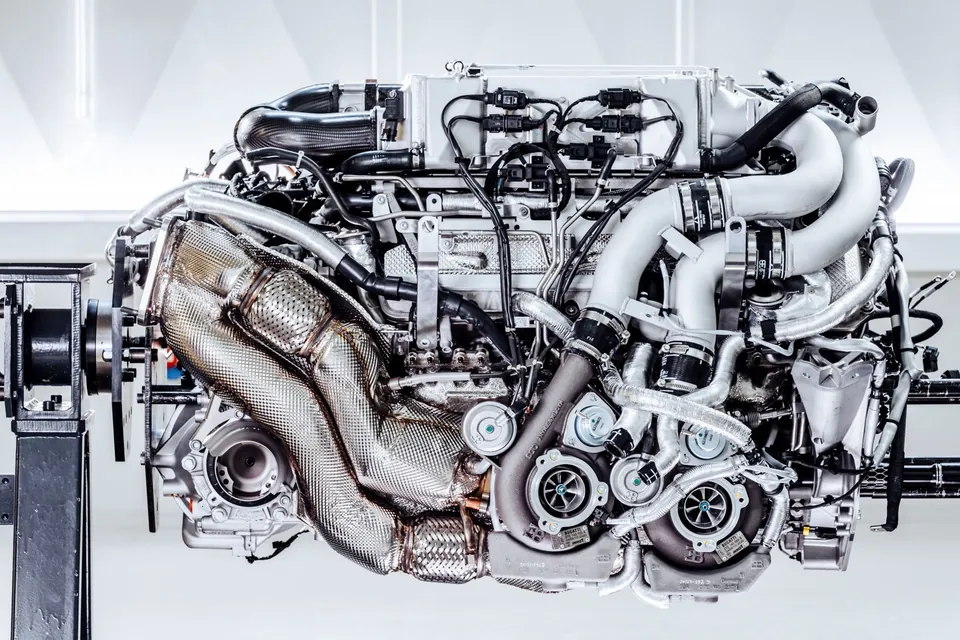

10.3.7. 10, 12, 16 cilindros (V10, V12, W12, W16)
Agrupan numerosos cilindros en configuraciones destinadas a diversas aplicaciones de potencia o suavidad elevada. Su tamaño, consumo y complejidad dependen del diseño.
Referencia de la imagen

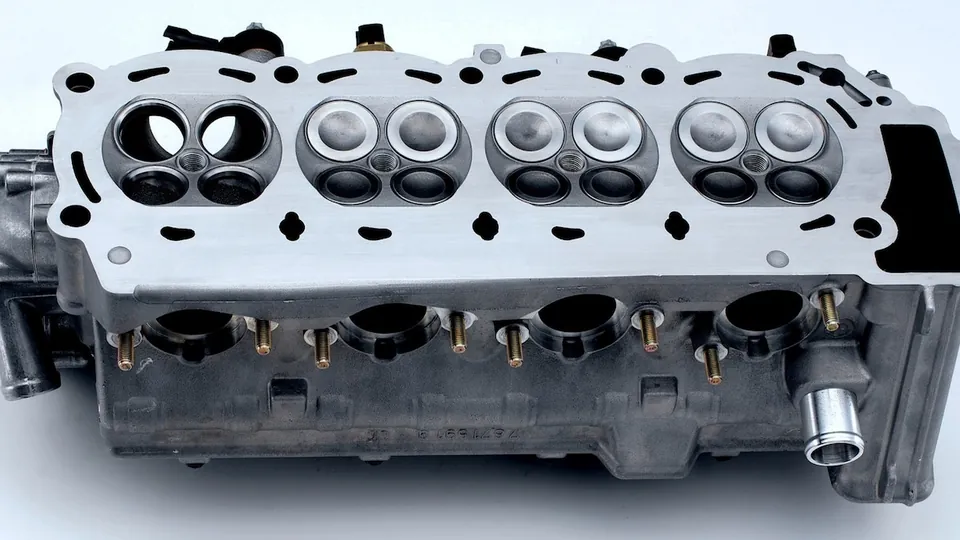

10.4. Componentes internos variables
Compara características constructivas que modifican respiración, régimen de giro y comportamiento del motor.
Referencia de la imagen
10.4.1. Número de válvulas por cilindro (2, 3, 4, 5)
Determina cuántas válvulas gestionan admisión y escape en cada cilindro. Una mayor cantidad puede mejorar el intercambio de gases, con mayor complejidad mecánica.
Referencia de la imagen

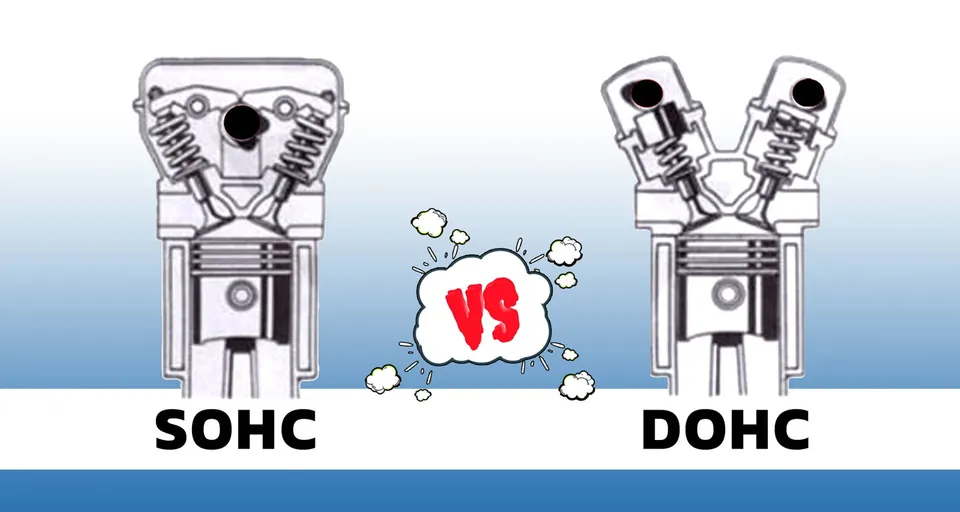

10.4.2. Árbol de levas (SOHC, DOHC)
SOHC utiliza un árbol de levas sobre cada culata; DOHC emplea dos. No indica por sí solo el número total de válvulas del motor.
Referencia de la imagen

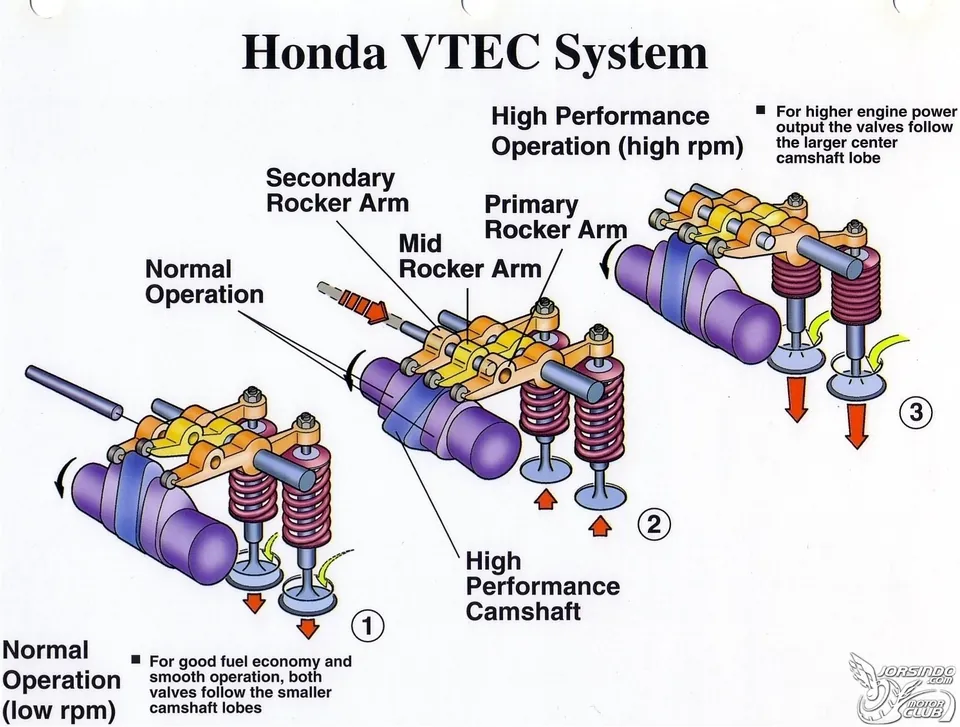

10.4.3. Sistema VVT/VTEC (variación del tiempo de válvulas)
VVT modifica la distribución según las condiciones del motor. VTEC es una familia de sistemas Honda que puede cambiar alzada y duración; ciertas variantes incorporan también variación de fase.
Referencia de la imagen

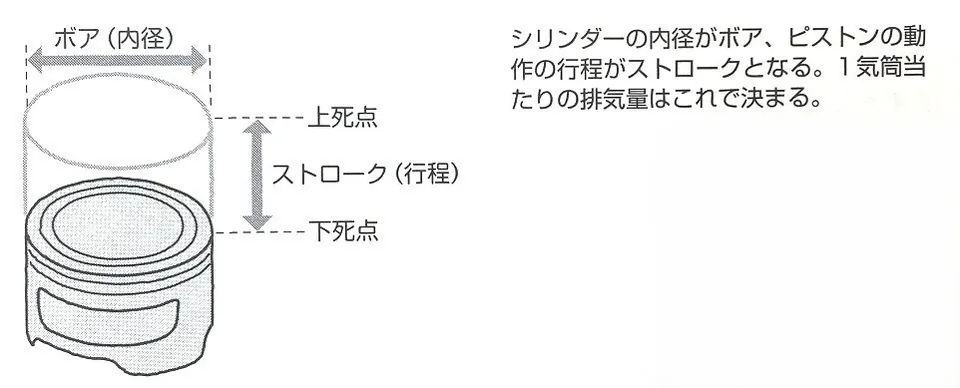

10.4.4. Relación diámetro/carrera (cuadrado, supercuadrado, subcuadrado)
Un motor cuadrado tiene diámetro y carrera iguales; el supercuadrado tiene mayor diámetro que carrera y el subcuadrado, una carrera mayor que el diámetro.
Referencia de la imagen
10.5. Orden de encendido y balance dinámico
Estudia la secuencia de combustiones y las fuerzas producidas por las masas móviles. Ambos aspectos influyen en vibraciones y suavidad.
Referencia de la imagen
10.5.1. Secuencia de encendido por configuración (ej. 1-3-4-2 en L4)
Define el orden en que ocurren las combustiones. La secuencia 1-3-4-2 es un ejemplo frecuente en cuatro cilindros, pero debe confirmarse para cada motor.
Referencia de la imagen
10.5.2. Influencia del orden en vibración y balance
La secuencia y separación angular de las combustiones influyen en las pulsaciones de par y las vibraciones. El equilibrio también depende de masas y geometría.
Referencia de la imagen
10.5.3. Contrapesos y ejes balanceadores
Los contrapesos compensan parte de las fuerzas del conjunto giratorio; los ejes balanceadores contrarrestan fuerzas o momentos alternativos concretos.
Referencia de la imagen

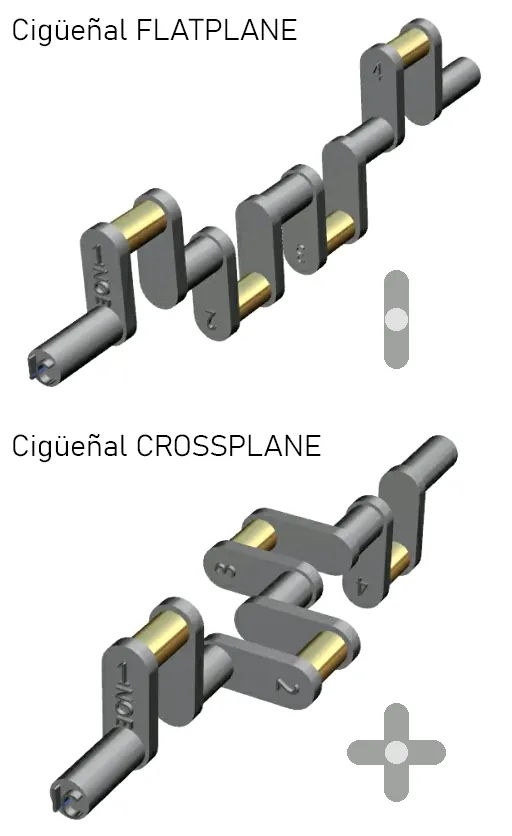

10.5.4. Cigüeñal plano vs. cruzado (flat-plane vs. cross-plane)
En un V8, el cigüeñal plano organiza las muñequillas en un plano y el cruzado las distribuye a 90°. Cambian el equilibrio, las pulsaciones y el sonido.
Referencia de la imagen
10.6. Parámetros fundamentales de funcionamiento
Son magnitudes geométricas y energéticas que describen el tamaño y la operación del motor y permiten comparar diferentes diseños.
Referencia de la imagen
10.6.1. Carrera del pistón (stroke)
Es la distancia recorrida por el pistón entre el punto muerto superior y el inferior. Junto con el diámetro determina el volumen desplazado.
Referencia de la imagen
10.6.2. Diámetro del cilindro (bore)
Es la medida interior del cilindro por donde se desplaza el pistón. Se utiliza para calcular la cilindrada.
Referencia de la imagen

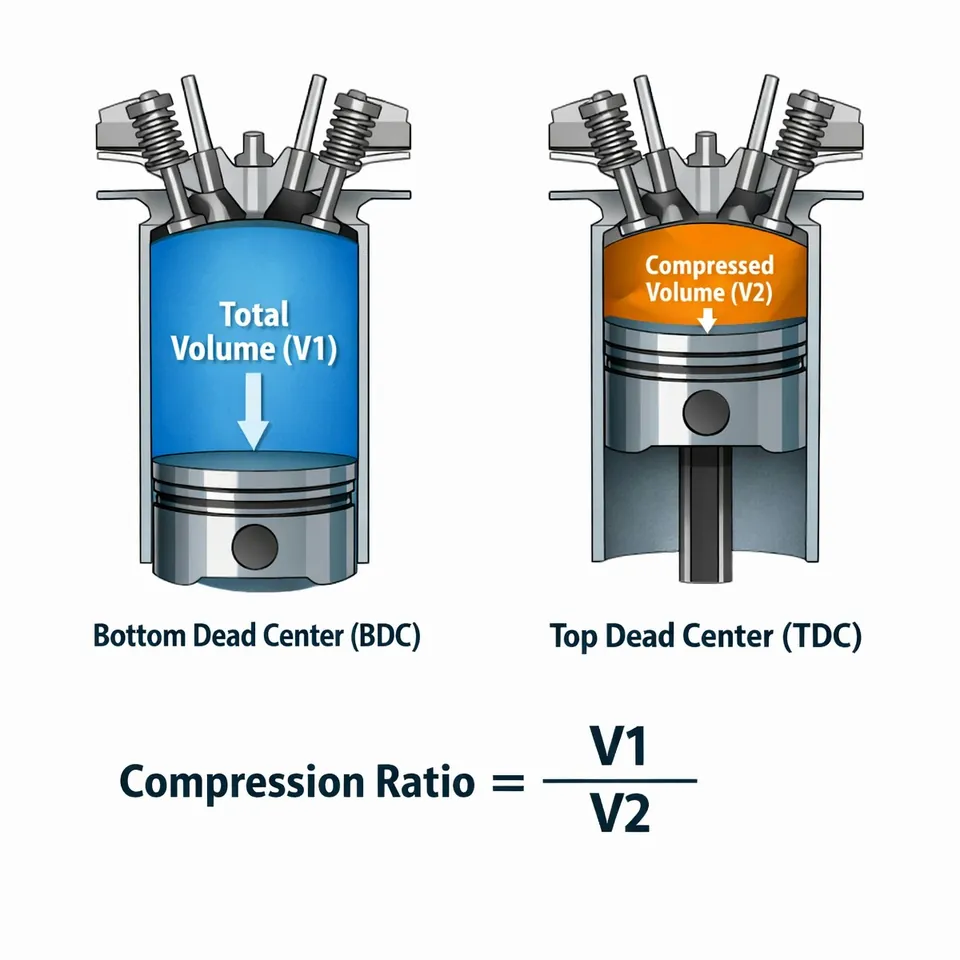

10.6.3. Relación de compresión
Es la relación entre el volumen del cilindro con el pistón abajo y su volumen con el pistón arriba. La relación efectiva también depende del intercambio de gases.
Referencia de la imagen
10.6.4. Volumen total y volumen muerto
El volumen máximo comprende la cilindrada individual más el volumen residual de la cámara. El volumen muerto es el que permanece en el punto muerto superior.
Referencia de la imagen
10.6.5. Cilindrada individual y total
La cilindrada individual es el volumen barrido por un pistón: π × diámetro² × carrera / 4. La total suma el volumen barrido de todos los cilindros.
Referencia de la imagen

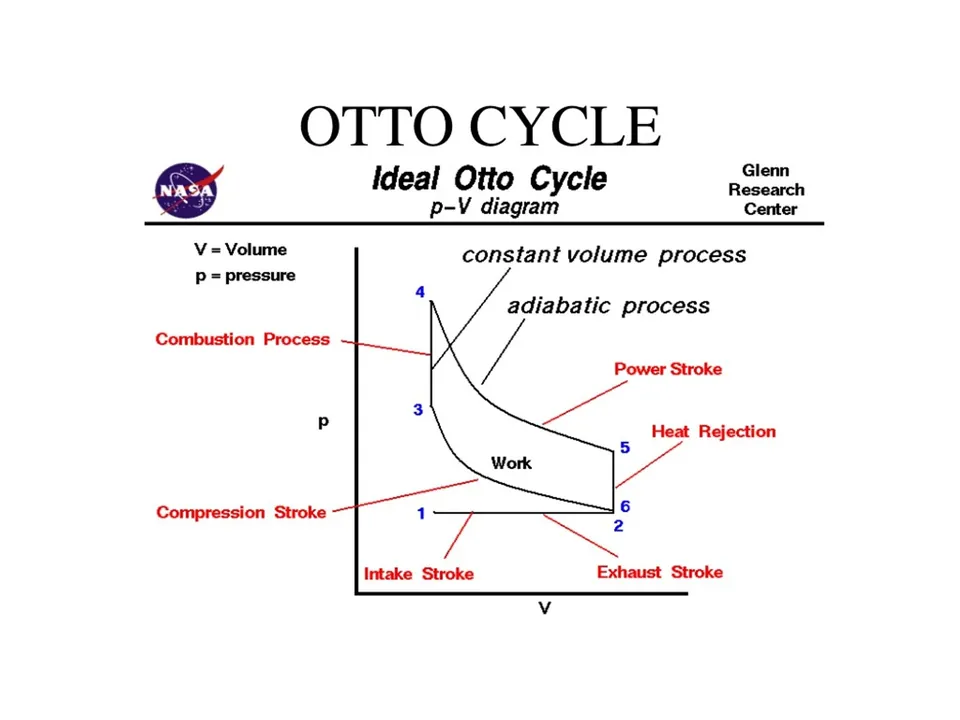

10.6.6. Tasa de expansión y eficiencia térmica
La relación de expansión compara volúmenes durante la fase de trabajo. La eficiencia térmica expresa qué fracción de la energía del combustible se convierte en trabajo útil.
Referencia de la imagen

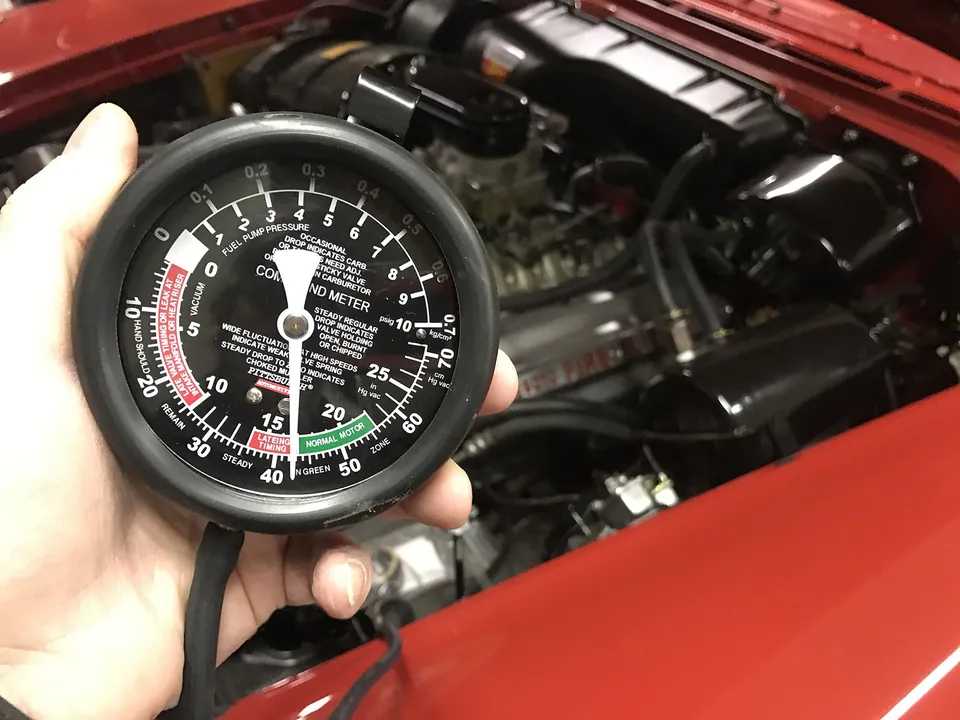

10.7. Presión y vacío en admisión
La presión de admisión cambia con carga, régimen, distribución y sobrealimentación. Su interpretación requiere conocer el tipo de motor y el punto de medición.
Referencia de la imagen
10.7.1. Vacío en ralentí (condiciones normales y fallas)
Es la diferencia entre presión atmosférica y presión de admisión. En gasolina con mariposa suele ser apreciable al ralentí; no existe un valor universal para todos los motores.
Referencia de la imagen

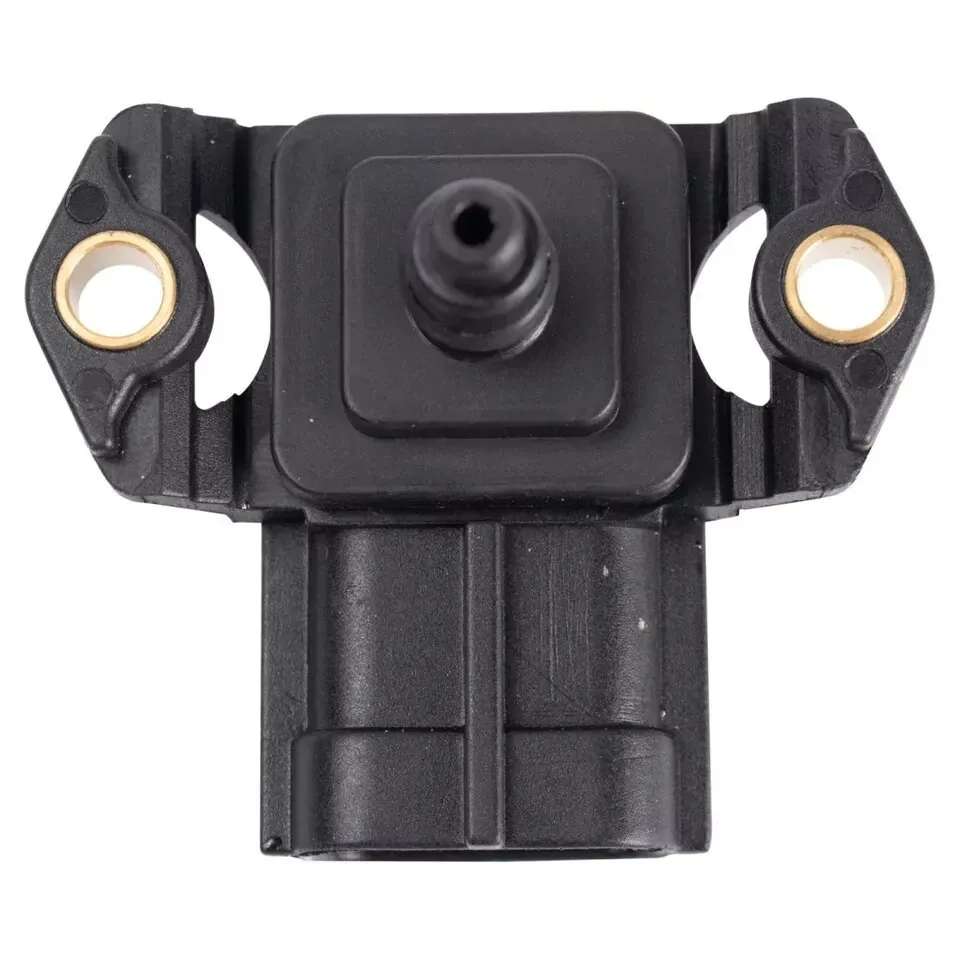

10.7.2. Presión atmosférica vs. presión absoluta (MAP)
La presión absoluta se mide respecto al vacío absoluto. El sensor MAP la registra en admisión; compararla con la atmosférica permite identificar depresión o sobrepresión.
Referencia de la imagen

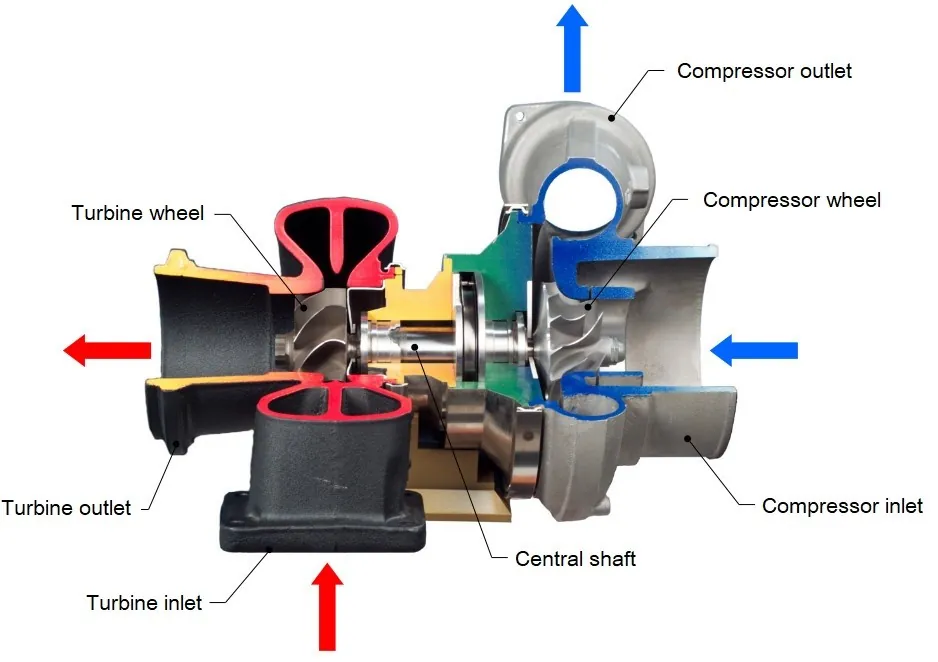

10.7.3. Efecto del turbo/supercargador sobre la presión
El turbocompresor o supercargador comprime el aire de admisión y aumenta su densidad. El control de presión y la refrigeración dependen del sistema.
Referencia de la imagen

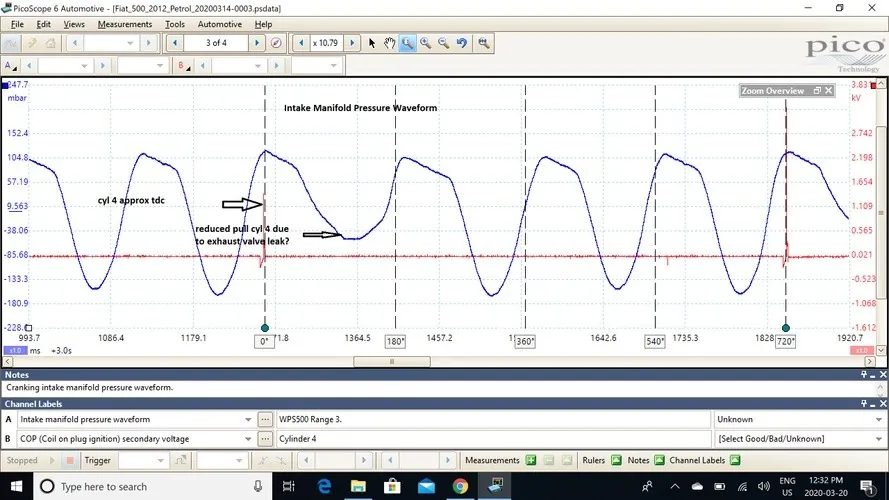

10.7.4. Curvas de vacío durante las 4 carreras del motor
Representan cambios de presión relacionados con el movimiento del pistón y la apertura de válvulas. Su forma depende del punto de medición y de las condiciones del motor.
Referencia de la imagen
10.8. Tipos de encendido y variaciones
Describe cómo se inicia la combustión y cómo se controla su momento según la arquitectura y las condiciones de funcionamiento.
Referencia de la imagen
10.8.1. Encendido por chispa (gasolina)
Utiliza una chispa de bujía para iniciar la combustión de la mezcla. El instante de encendido se adapta a las condiciones de funcionamiento.
Referencia de la imagen
10.8.2. Encendido por compresión (diésel)
El aire se calienta al comprimirse y provoca el autoencendido del combustible inyectado. Es el principio característico del motor diésel.
Referencia de la imagen
10.8.3. Encendido controlado por computadora (ECU/PCM)
La computadora calcula el instante de chispa y controla la energía de las bobinas mediante sus etapas de potencia o módulos asociados.
Referencia de la imagen
10.8.4. Sistemas DIS, COP, CDI
DIS elimina el distribuidor; COP coloca una bobina sobre cada bujía; CDI descarga un condensador para generar el encendido. Son conceptos de arquitectura distintos.
Referencia de la imagen

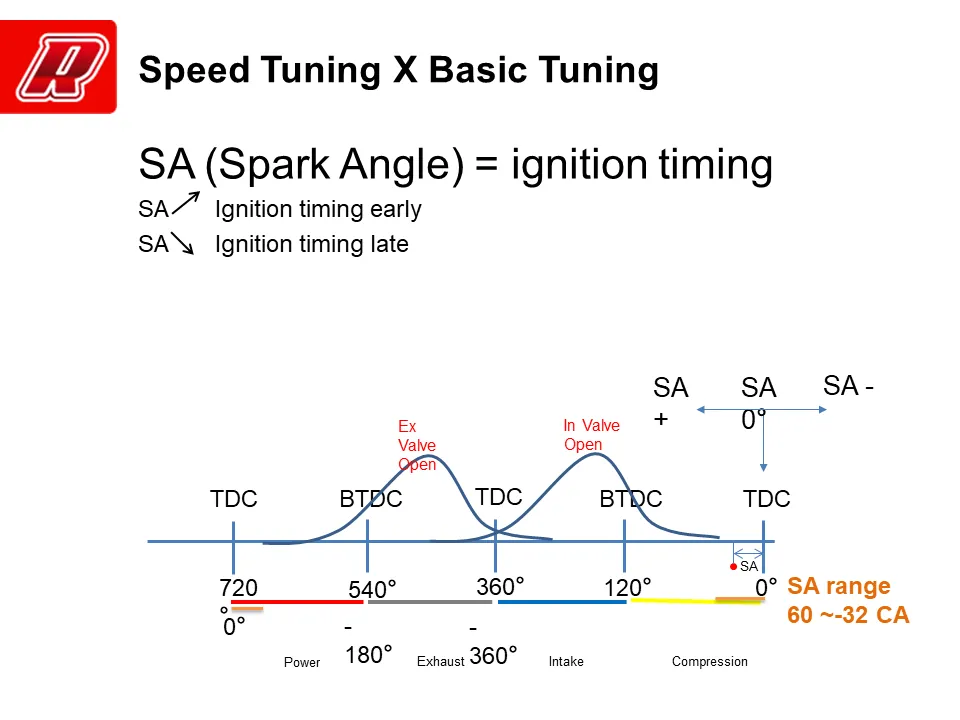

10.8.5. Avance y retardo en el encendido
Desplazan el momento de la chispa respecto a una referencia del cigüeñal. Se utilizan para ajustar rendimiento, estabilidad y control de detonación.
