Capítulo 9

Diagnóstico y comunicación electrónica

Es una interfaz de acceso a datos de diagnóstico del vehículo. El formato físico y los protocolos disponibles dependen de su aplicación.

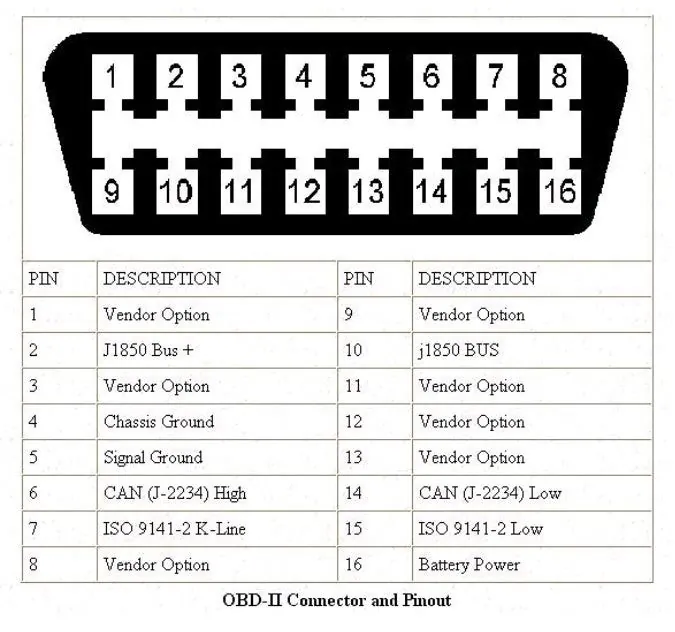

9.1. Puerto de diagnóstico a bordo (OBD)

Es una interfaz de acceso a datos de diagnóstico del vehículo. El formato físico y los protocolos disponibles dependen de su aplicación.

9.1. Puerto de diagnóstico a bordo (OBD)
Referencia de la imagen
Licencia no indicada en el manual original.

9.1.1. Conector de diagnóstico OBD-II (16 pines)

Es la interfaz de 16 contactos usada en numerosos vehículos para conectar un equipo de diagnóstico. No todos los vehículos pesados o motocicletas emplean este formato.

9.1.1. Conector de diagnóstico OBD-II (16 pines)
Referencia de la imagen
Licencia no indicada en el manual original.

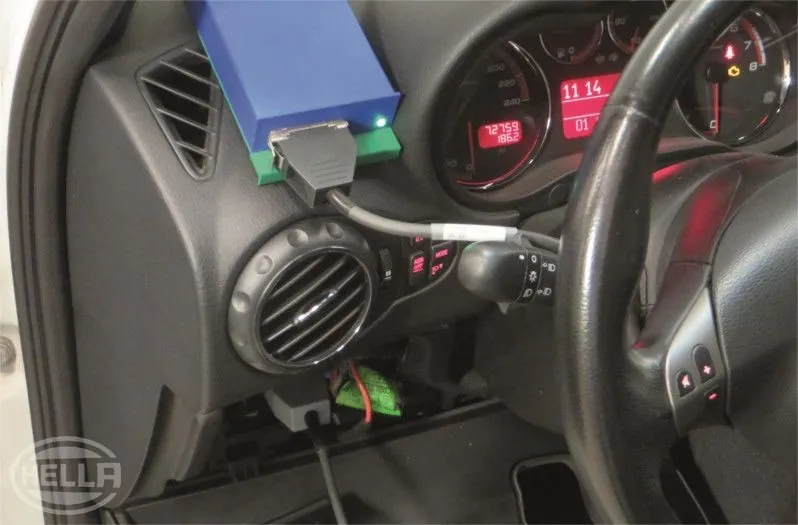

9.1.2. Localización del puerto (habitáculo, estándar)

En muchos automóviles está situado cerca del puesto del conductor. Su ubicación concreta se identifica en la documentación del vehículo.

9.1.2. Localización del puerto (habitáculo, estándar)
Referencia de la imagen
Licencia no indicada en el manual original.

9.1.3. Tensión de alimentación y tierra del conector

En el conector OBD-II estándar, el pin 16 corresponde a alimentación y los pines 4 y 5 a masas. La instalación concreta debe identificarse antes de medir.

9.1.3. Tensión de alimentación y tierra del conector
Referencia de la imagen
Licencia no indicada en el manual original.

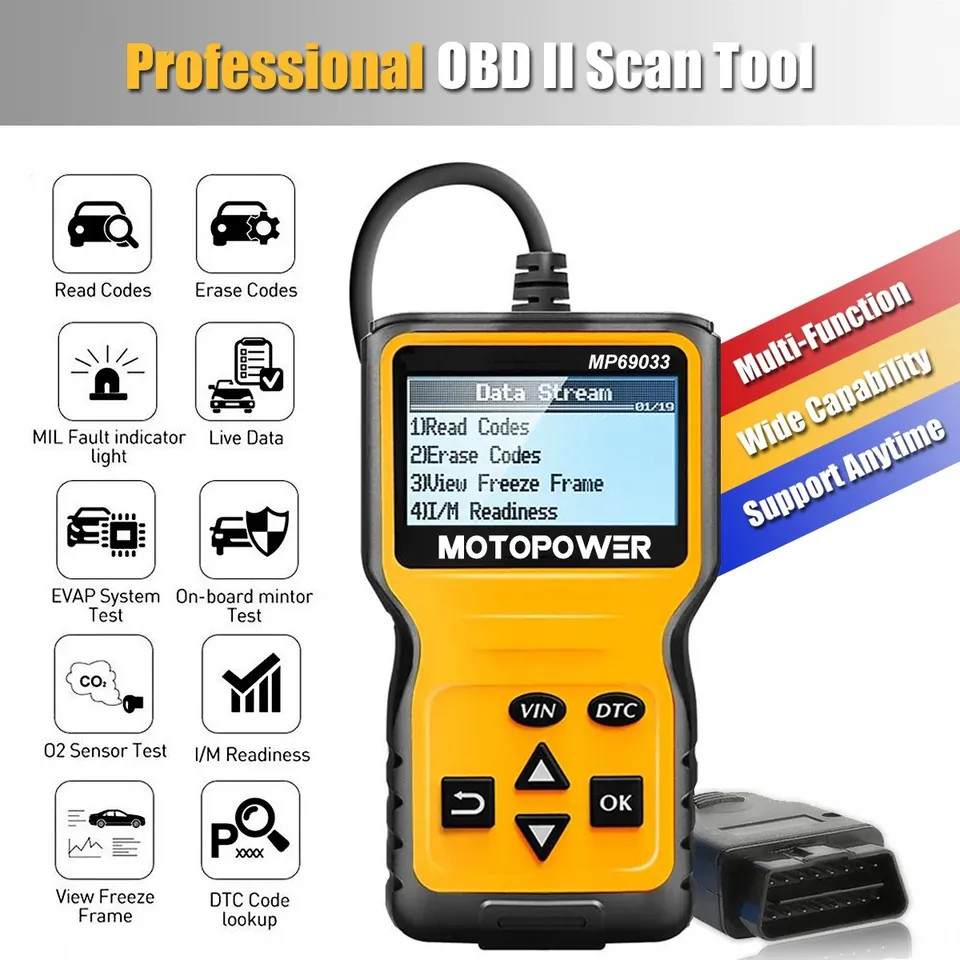

9.1.4. Protocolos soportados (ISO9141, CAN, KWP2000, SAE J1850, etc.)

Definen cómo intercambian información el vehículo y el equipo de diagnóstico. La compatibilidad depende de la generación, el mercado y la electrónica instalada.

9.1.4. Protocolos soportados (ISO9141, CAN, KWP2000, SAE J1850, etc.)
Referencia de la imagen
Licencia no indicada en el manual original.

9.1.5. Pines de comunicación utilizados

Los contactos empleados dependen del protocolo: CAN suele utilizar 6 y 14; otros protocolos usan contactos distintos. El esquema del vehículo confirma su asignación.

9.1.5. Pines de comunicación utilizados
Referencia de la imagen
Licencia no indicada en el manual original.

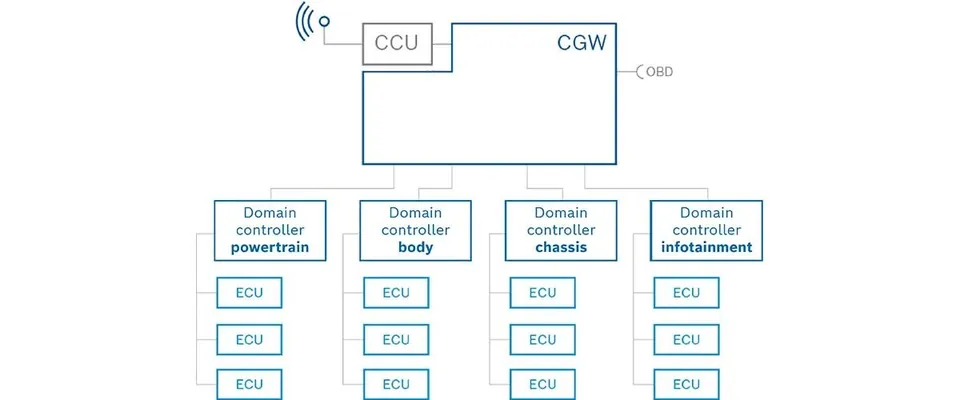

9.2. Red de datos del vehículo (bus de comunicación)

Conecta electrónicamente módulos que intercambian estados, mediciones y órdenes mediante protocolos definidos.

9.2. Red de datos del vehículo (bus de comunicación)
Referencia de la imagen
Licencia no indicada en el manual original.

9.2.1. Red CAN (Controller Area Network)

Es una red de comunicación que permite a varias unidades electrónicas intercambiar mensajes y detectar errores de transmisión.

9.2.1. Red CAN (Controller Area Network)
Referencia de la imagen
Licencia no indicada en el manual original.

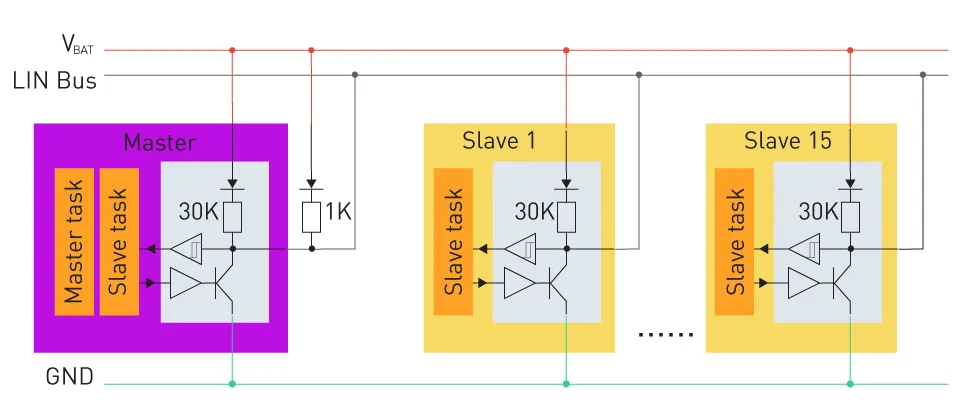

9.2.2. Red LIN (Local Interconnect Network)

Es una red local de menor complejidad usada en actuadores y sensores, por ejemplo en puertas y climatización. Un nodo coordinador organiza las comunicaciones.

9.2.2. Red LIN (Local Interconnect Network)
Referencia de la imagen
Licencia no indicada en el manual original.

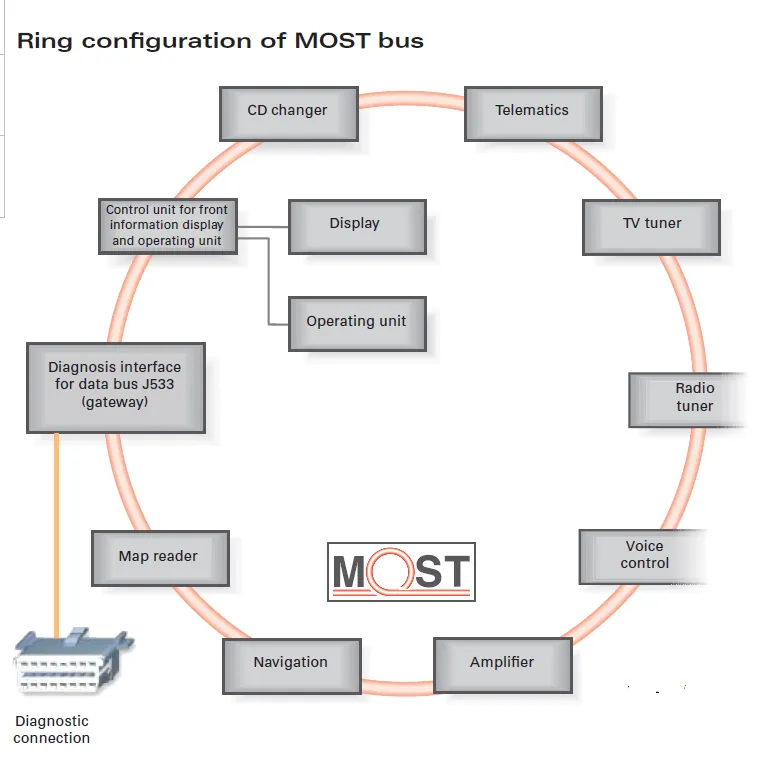

9.2.3. Red MOST (Multimedia Oriented System Transport)

Es una tecnología de red orientada a información multimedia. Puede utilizar enlaces ópticos o eléctricos según la implementación.

9.2.3. Red MOST (Multimedia Oriented System Transport)
Referencia de la imagen
Licencia no indicada en el manual original.

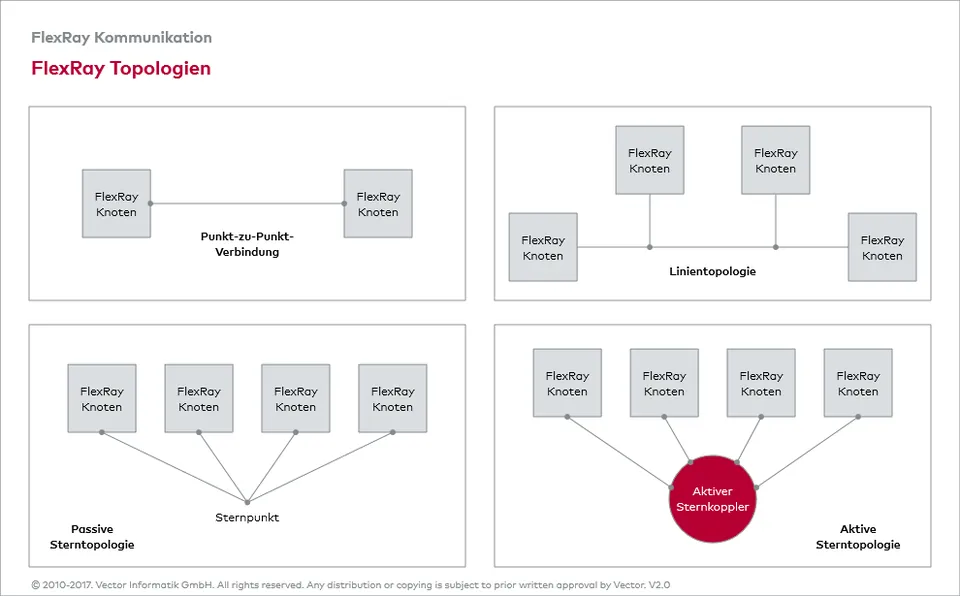

9.2.4. Red FlexRay (alto rendimiento, vehículos avanzados)

Es una red diseñada para comunicaciones deterministas y sincronizadas en ciertas arquitecturas de vehículo. Puede disponer de canales redundantes.

9.2.4. Red FlexRay (alto rendimiento, vehículos avanzados)
Referencia de la imagen
Licencia no indicada en el manual original.

9.2.5. Topología de red y distribución de nodos

Describe cómo se conectan las unidades y los segmentos de comunicación. Puede combinar buses, enlaces punto a punto y pasarelas.

9.2.5. Topología de red y distribución de nodos
Referencia de la imagen
Licencia no indicada en el manual original.

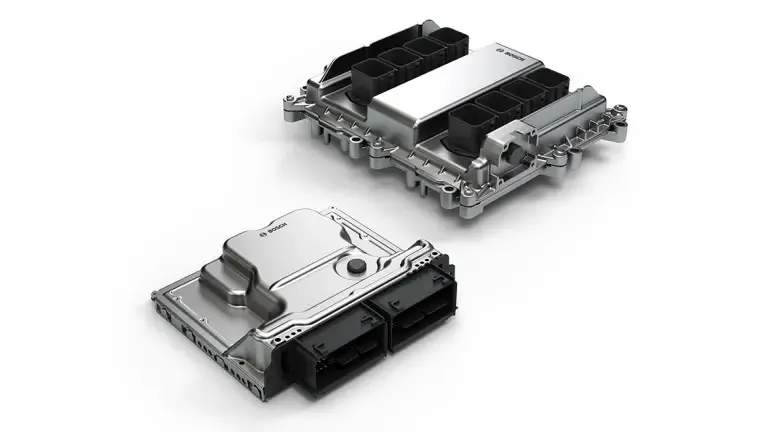

9.3. Módulos de control electrónico (ECUs conectadas)

Cada unidad realiza funciones específicas y comparte la información necesaria con otros módulos de la arquitectura electrónica.

9.3. Módulos de control electrónico (ECUs conectadas)
Referencia de la imagen
Licencia no indicada en el manual original.

9.3.1. ECM/PCM – Módulo de control del motor

Controla funciones del motor a partir de sensores y órdenes del conductor. El PCM puede reunir también funciones del tren motriz.

9.3.1. ECM/PCM – Módulo de control del motor
Referencia de la imagen
Licencia no indicada en el manual original.

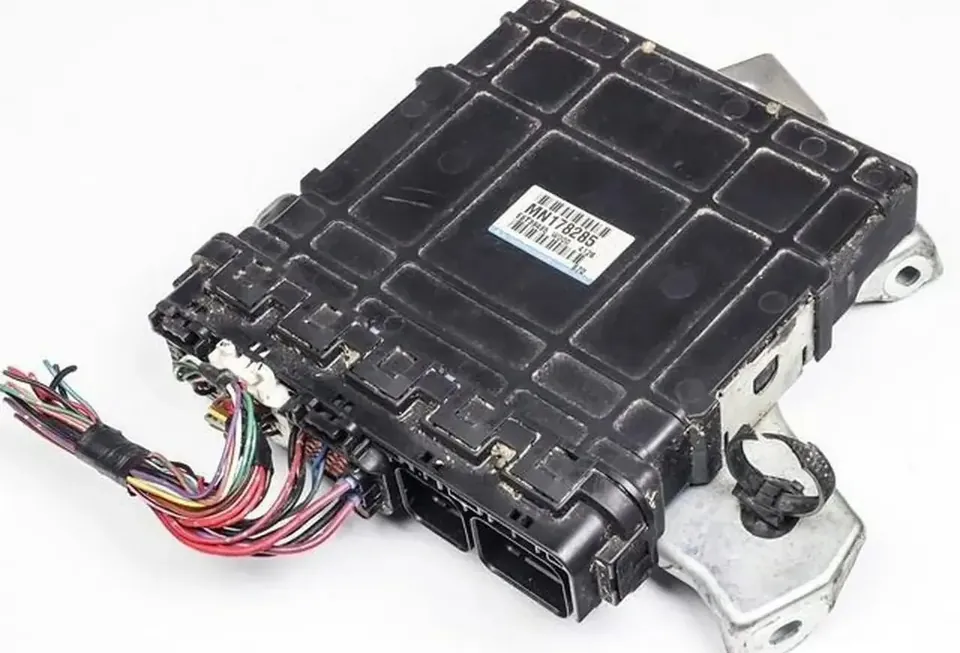

9.3.2. TCM – Módulo de transmisión

Gestiona el funcionamiento de la transmisión electrónica, incluidos cambios y presión hidráulica cuando corresponde.

9.3.2. TCM – Módulo de transmisión
Referencia de la imagen
Licencia no indicada en el manual original.

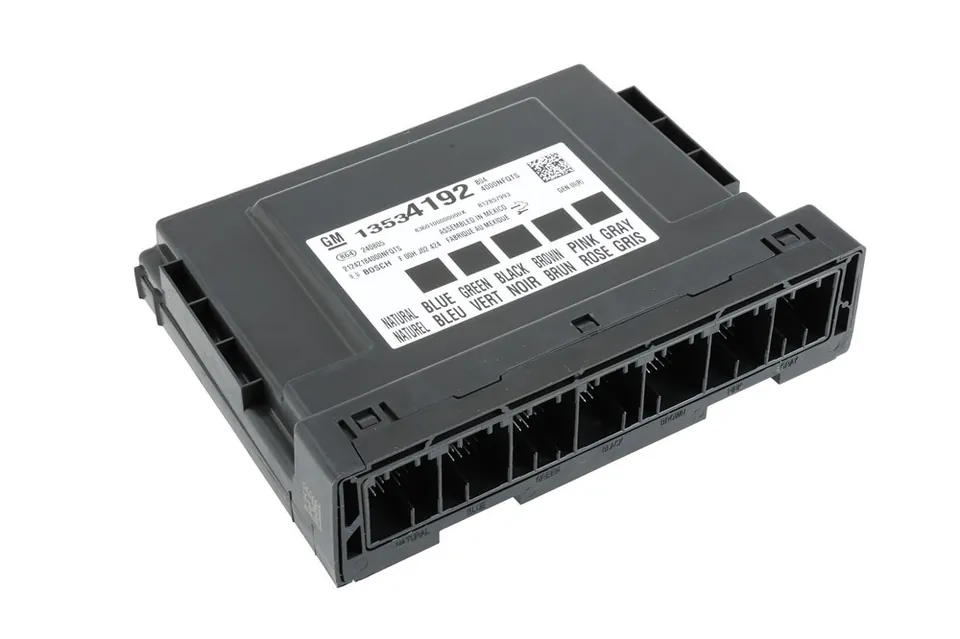

9.3.3. BCM – Módulo de carrocería

Coordina funciones de carrocería como iluminación, cierre y accesorios. Comparte información con otros módulos mediante la red del vehículo.

9.3.3. BCM – Módulo de carrocería
Referencia de la imagen
Licencia no indicada en el manual original.

9.3.4. ABS – Módulo de frenos antibloqueo

Procesa la velocidad de las ruedas y controla el modulador de frenos para reducir el bloqueo durante una frenada.

9.3.4. ABS – Módulo de frenos antibloqueo
Referencia de la imagen
Licencia no indicada en el manual original.

9.3.5. SRS – Módulo de bolsas de aire

Supervisa airbags, pretensores y señales de colisión. Determina su activación conforme a la estrategia del sistema de retención.

9.3.5. SRS – Módulo de bolsas de aire
Referencia de la imagen
Licencia no indicada en el manual original.

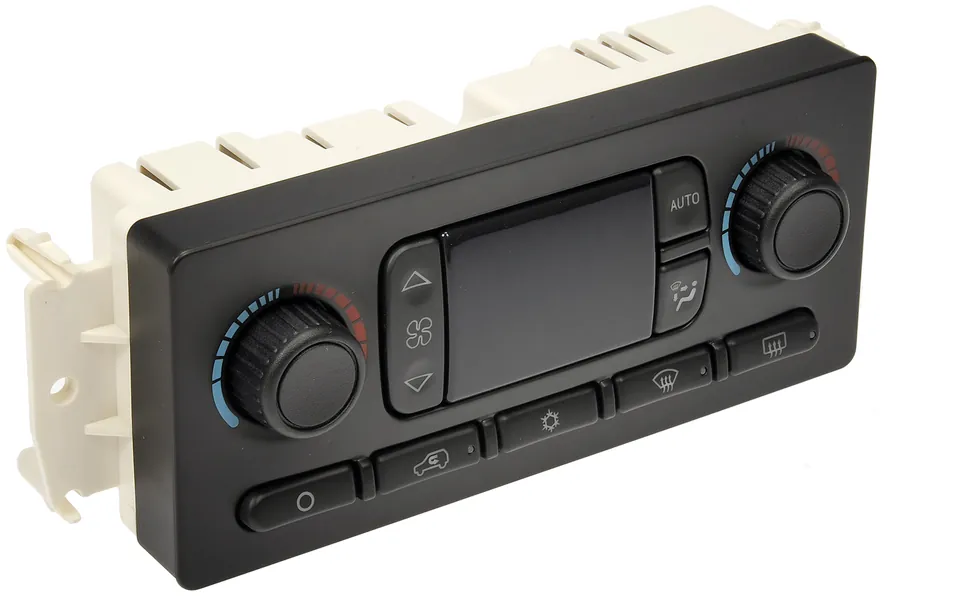

9.3.6. HVAC – Módulo de climatización

Gestiona los elementos eléctricos de calefacción, ventilación y aire acondicionado según las selecciones del usuario y los sensores disponibles.

9.3.6. HVAC – Módulo de climatización
Referencia de la imagen
Licencia no indicada en el manual original.

9.3.7. IMM – Módulo de inmovilizador

Verifica la autorización de la llave y participa en la habilitación del arranque. Puede estar integrado en otra unidad electrónica.

9.3.7. IMM – Módulo de inmovilizador
Referencia de la imagen
Licencia no indicada en el manual original.

9.3.8. GATEWAY – Módulo de comunicación central

Interconecta distintas redes del vehículo y encamina mensajes entre ellas. Algunos diseños también controlan el acceso a funciones de diagnóstico.

9.3.8. GATEWAY – Módulo de comunicación central
Referencia de la imagen
Licencia no indicada en el manual original.

9.4. Equipos de escaneo y diagnóstico

Permiten comunicarse con las unidades electrónicas para consultar información, registrar señales y ejecutar las funciones compatibles.

9.4. Equipos de escaneo y diagnóstico
Referencia de la imagen
Licencia no indicada en el manual original.

9.4.1. Escáner OBD-II básico (genérico)

Permite consultar datos y códigos estandarizados, principalmente del sistema de emisiones. Su acceso a otros módulos suele ser limitado.

9.4.1. Escáner OBD-II básico (genérico)
Referencia de la imagen
Licencia no indicada en el manual original.

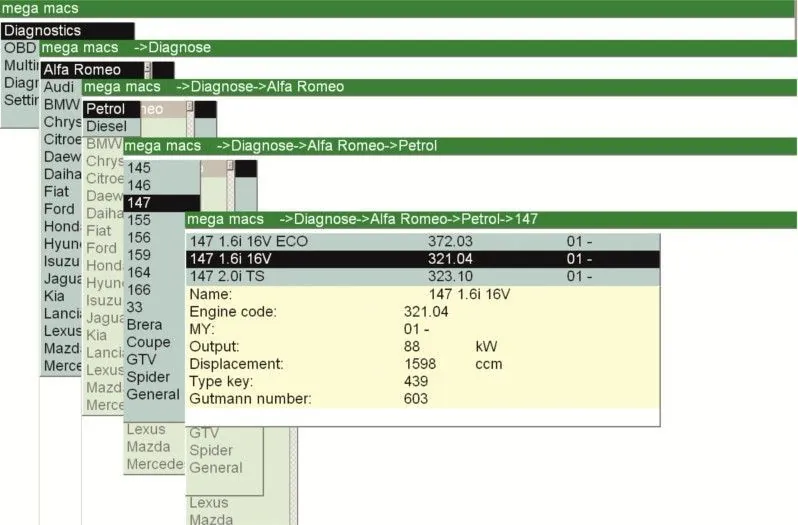

9.4.2. Escáner profesional (OEM o multimarca)

Ofrece funciones de diagnóstico más amplias, con cobertura específica de marcas, módulos y procedimientos según el equipo y sus licencias.

9.4.2. Escáner profesional (OEM o multimarca)
Referencia de la imagen
Licencia no indicada en el manual original.

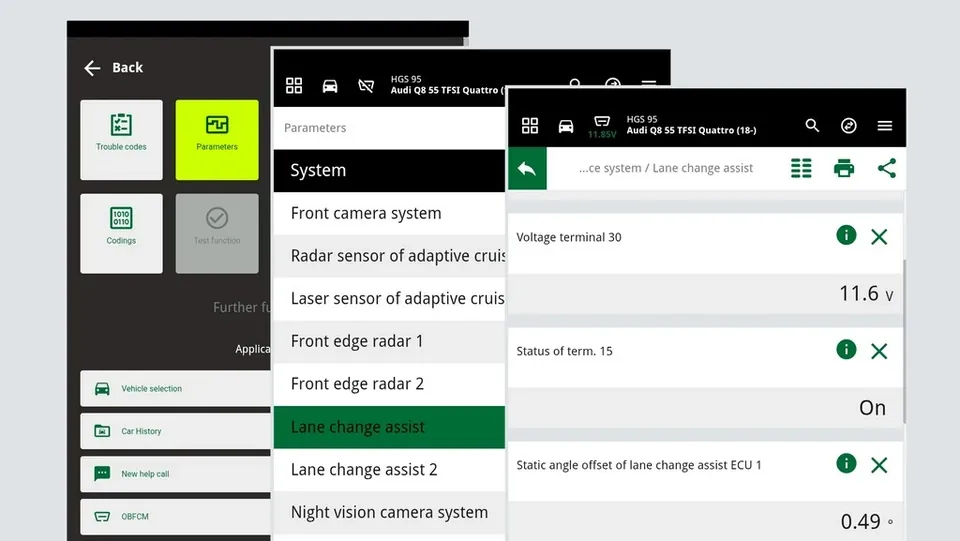

9.4.3. Software de diagnóstico (PC, tabletas, apps móviles)

Interpreta datos recibidos mediante una interfaz de diagnóstico y los presenta en un ordenador o dispositivo móvil. Sus funciones dependen del software y del vehículo.

9.4.3. Software de diagnóstico (PC, tabletas, apps móviles)
Referencia de la imagen
Licencia no indicada en el manual original.

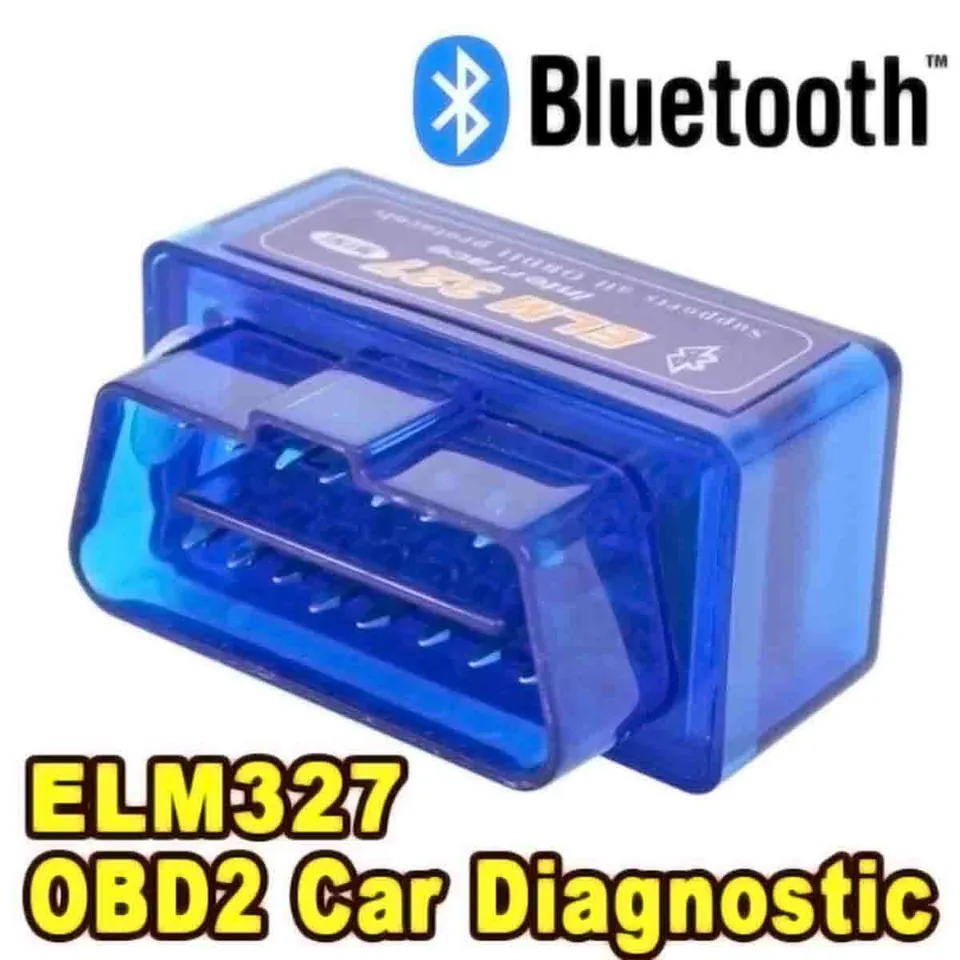

9.4.4. Adaptadores Bluetooth/Wi-Fi (ELM327, etc.)

Conectan el puerto de diagnóstico con un dispositivo por comunicación inalámbrica. Su compatibilidad y calidad condicionan los protocolos y funciones disponibles.

9.4.4. Adaptadores Bluetooth/Wi-Fi (ELM327, etc.)
Referencia de la imagen
Licencia no indicada en el manual original.

9.4.5. Herramientas de lectura y borrado de DTCs

Consultan códigos almacenados y, cuando el sistema lo permite, solicitan su borrado. El borrado no corrige la causa que produjo la anomalía.

9.4.5. Herramientas de lectura y borrado de DTCs
Referencia de la imagen
Licencia no indicada en el manual original.

9.4.6. Pruebas de actuadores

Permiten ordenar la activación controlada de ciertos componentes mediante el equipo de diagnóstico para comprobar su respuesta.

9.4.6. Pruebas de actuadores
Referencia de la imagen
Licencia no indicada en el manual original.

9.4.7. Monitoreo en tiempo real (Live Data)

Muestra señales y parámetros mientras el sistema funciona. La interpretación requiere considerar unidades, condiciones de medición y datos de referencia.

9.4.7. Monitoreo en tiempo real (Live Data)
Referencia de la imagen
Licencia no indicada en el manual original.

9.4.8. Funciones especiales (codificación, programación, reinicio de servicios)

Incluyen configuraciones, programación y operaciones de servicio disponibles según el fabricante. No todas las herramientas ni unidades admiten las mismas funciones.

9.4.8. Funciones especiales (codificación, programación, reinicio de servicios)
Referencia de la imagen
Licencia no indicada en el manual original.

9.5. DTCs (Códigos de Diagnóstico de Fallas)

Son identificadores de condiciones anormales detectadas por los módulos. Deben interpretarse junto con síntomas, datos y documentación del sistema.

9.5. DTCs (Códigos de Diagnóstico de Fallas)
Referencia de la imagen
Licencia no indicada en el manual original.

9.5.1. Estructura del código (P0xxx, B1xxx, U0xxx, etc.)

Los códigos estandarizados combinan una letra de sistema y caracteres que identifican la anomalía: P corresponde al tren motriz, B a carrocería, C a chasis y U a comunicaciones.

9.5.1. Estructura del código (P0xxx, B1xxx, U0xxx, etc.)
Referencia de la imagen
Licencia no indicada en el manual original.

9.5.2. Códigos genéricos vs. específicos del fabricante

Los códigos genéricos tienen definiciones estandarizadas; los específicos requieren documentación del fabricante. El significado completo depende del sistema que los registra.

9.5.2. Códigos genéricos vs. específicos del fabricante
Referencia de la imagen
Licencia no indicada en el manual original.

9.5.3. Códigos permanentes y pendientes

Un código pendiente indica una detección aún no confirmada según sus criterios. Los permanentes de emisiones se eliminan cuando el sistema verifica que la falla se resolvió.

9.5.3. Códigos permanentes y pendientes
Referencia de la imagen
Licencia no indicada en el manual original.

9.5.4. Jerarquía de prioridad en fallas

Consiste en ordenar la investigación según seguridad, alimentación eléctrica, comunicación y relación entre síntomas. Varias fallas pueden tener una causa común.

9.5.4. Jerarquía de prioridad en fallas
Referencia de la imagen
Licencia no indicada en el manual original.

9.5.5. Asociación de DTCs con sensores o módulos

Un DTC identifica una condición detectada en un circuito o sistema. No demuestra por sí solo que el componente nombrado esté averiado.

9.5.5. Asociación de DTCs con sensores o módulos
Referencia de la imagen
Licencia no indicada en el manual original.

9.6. Procedimientos de mantenimiento con diagnóstico

Incluye operaciones electrónicas asociadas al servicio del vehículo, como reinicios, calibraciones y adaptación de componentes.

9.6. Procedimientos de mantenimiento con diagnóstico
Referencia de la imagen
Licencia no indicada en el manual original.

9.6.1. Borrado de códigos

Solicita eliminar registros de avería que admiten borrado. También puede reiniciar monitores de emisiones y datos asociados, según el sistema.

9.6.1. Borrado de códigos
Referencia de la imagen
Licencia no indicada en el manual original.

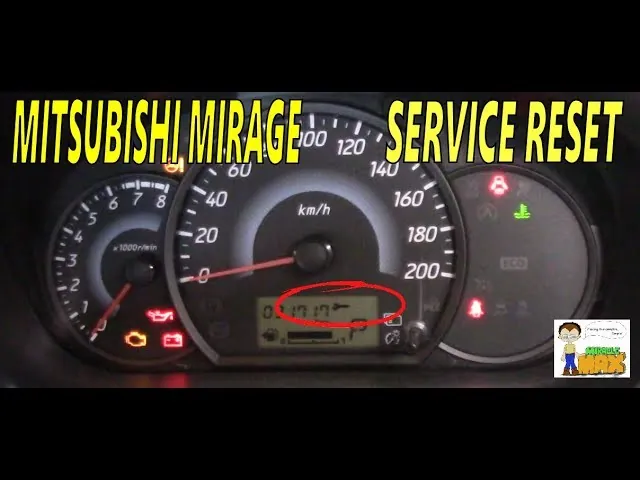

9.6.2. Reinicio de mantenimiento programado

Restablece el indicador o contador del servicio realizado. El procedimiento y los intervalos dependen del fabricante y del tipo de mantenimiento.

9.6.2. Reinicio de mantenimiento programado
Referencia de la imagen
Licencia no indicada en el manual original.

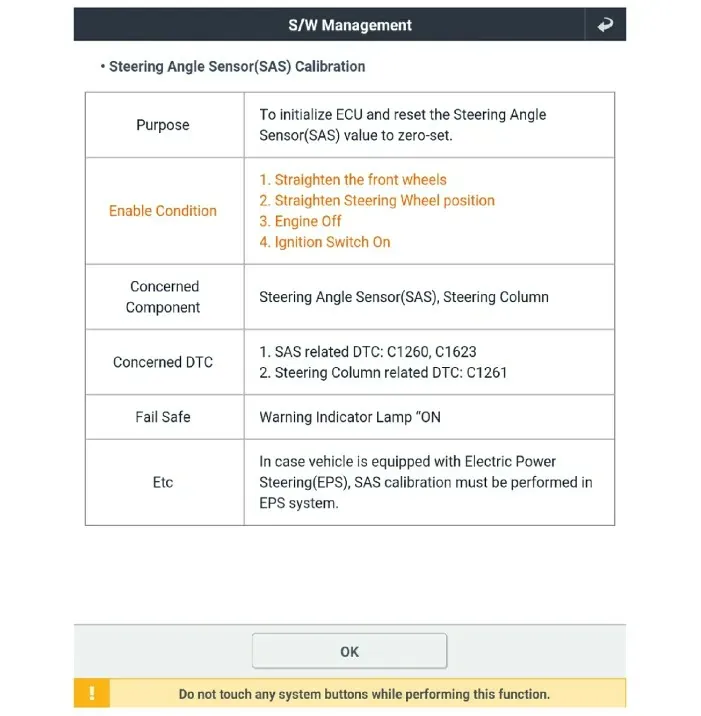

9.6.3. Calibración de sensores (ángulo de dirección, acelerador)

Establece referencias para que la unidad interprete correctamente determinadas señales. Puede requerir posiciones, condiciones y equipos definidos por el fabricante.

9.6.3. Calibración de sensores (ángulo de dirección, acelerador)
Referencia de la imagen
Licencia no indicada en el manual original.

9.6.4. Adaptaciones (válvula IAC, cuerpo de aceleración, inyectores)

Permite ajustar valores aprendidos o introducir datos de componentes como inyectores y mariposas. La operación aplicable depende del diseño del sistema.

9.6.4. Adaptaciones (válvula IAC, cuerpo de aceleración, inyectores)
Referencia de la imagen
Licencia no indicada en el manual original.

9.6.5. Reaprendizaje del módulo (ECM/TCM)

Hace que la unidad vuelva a establecer parámetros de funcionamiento después de ciertas reparaciones o reinicios. Puede ser automático o requerir una rutina específica.

9.6.5. Reaprendizaje del módulo (ECM/TCM)
Referencia de la imagen
Licencia no indicada en el manual original.
