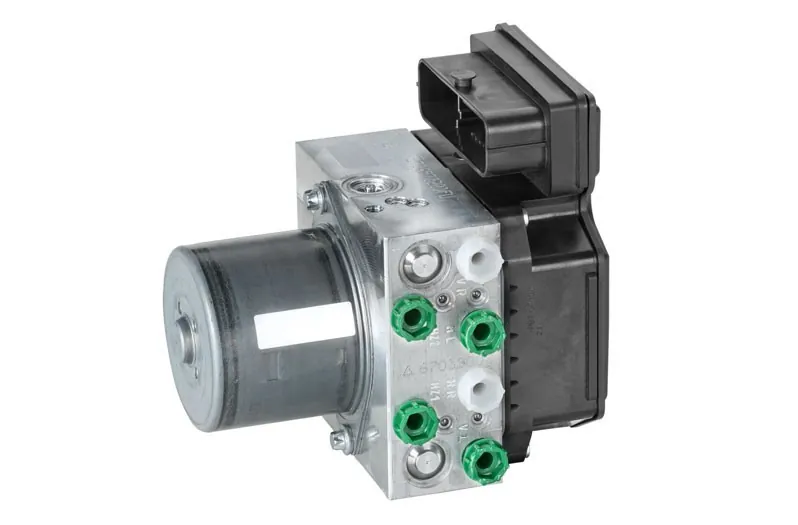

6.1. Seguridad activa (evita accidentes)
Agrupa sistemas que ayudan a evitar accidentes al mejorar el control del vehículo y la respuesta ante situaciones de riesgo.

Referencia de la imagen
6.1.1. Sistema de frenos antibloqueo (ABS)
Modula la presión de frenado cuando detecta tendencia al bloqueo. Ayuda a conservar capacidad de dirección durante una frenada intensa.

Referencia de la imagen
6.1.1.1. Unidad hidráulica (modulador ABS)
Contiene válvulas y una bomba que modifican la presión hidráulica de los frenos siguiendo las órdenes de la unidad ABS.

Referencia de la imagen
6.1.1.2. Unidad de control electrónica (ECU ABS)
Analiza las velocidades de las ruedas y ordena al modulador reducir, mantener o aumentar presión según las condiciones de frenado.

Referencia de la imagen

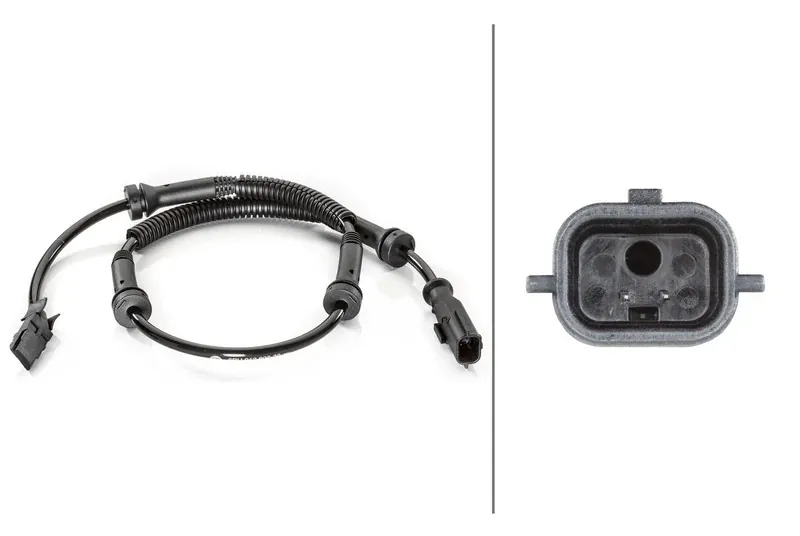

6.1.1.3. Sensores de velocidad de rueda
Miden el giro de cada rueda. Sus señales sirven al ABS, al control de estabilidad y a otras funciones del vehículo.

Referencia de la imagen
6.1.1.4. Relé y fusible del ABS
El fusible protege la alimentación frente a sobrecorrientes y el relé conmuta la energía cuando el diseño lo requiere. Algunos controles están integrados en el módulo.

Referencia de la imagen
6.1.1.5. Luces indicadoras en tablero
Informan sobre el autodiagnóstico, la disponibilidad o una anomalía del ABS. Su interpretación depende del símbolo y del comportamiento indicado por el fabricante.

Referencia de la imagen

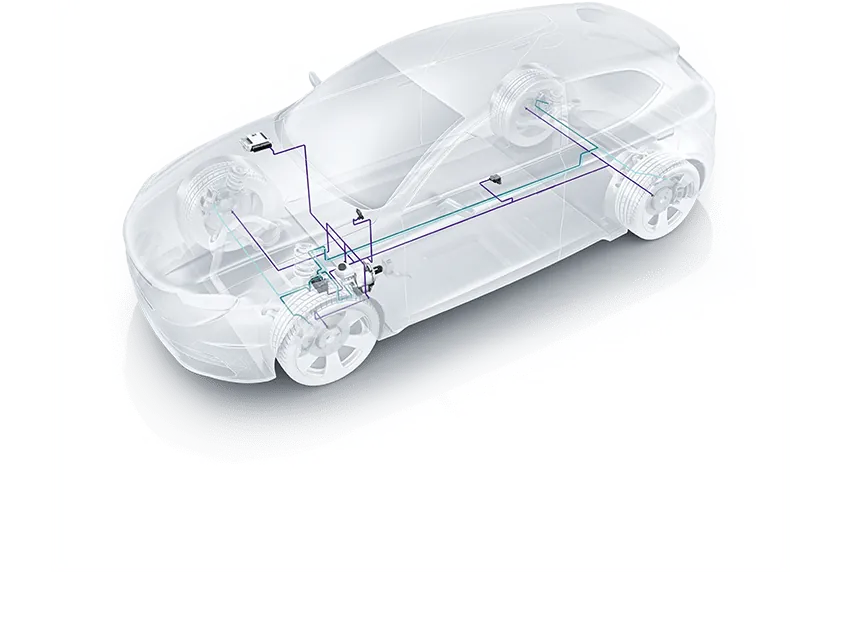

6.1.2. Control electrónico de estabilidad (ESP/ESC/VSC)
Compara la trayectoria solicitada por el conductor con el movimiento real. Puede frenar ruedas individualmente y reducir el par motor para corregir una desviación.

Referencia de la imagen
6.1.2.1. Unidad de control ESC
Integra señales de dirección, velocidad y movimiento de la carrocería para decidir las intervenciones del control electrónico de estabilidad.

Referencia de la imagen

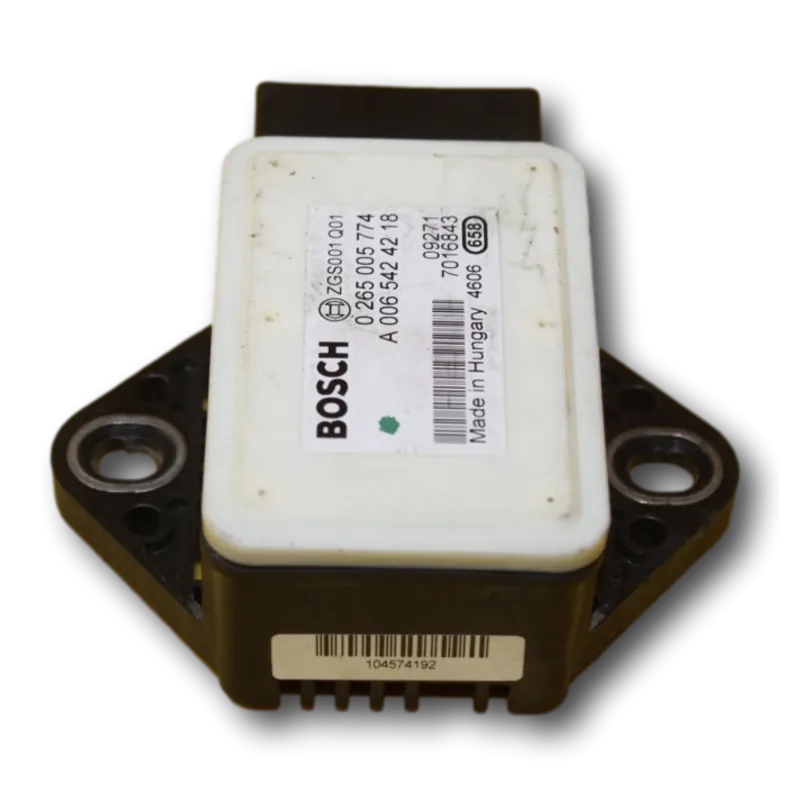

6.1.2.2. Sensor de aceleración lateral
Mide la aceleración transversal del vehículo durante una curva o maniobra. Ayuda a estimar su comportamiento dinámico.

Referencia de la imagen
6.1.2.3. Sensor de guiñada (yaw rate)
Mide la velocidad de rotación del vehículo alrededor de su eje vertical. Permite detectar diferencias entre el giro esperado y el real.

Referencia de la imagen
6.1.2.4. Sensor de ángulo de dirección
Informa cuánto y hacia dónde gira el conductor el volante. El ESC utiliza esta referencia para estimar la trayectoria deseada.

Referencia de la imagen
6.1.2.5. Válvulas moduladoras integradas
Controlan la presión aplicada a cada freno. Permiten intervenciones selectivas del ABS y del ESC dentro del mismo conjunto hidráulico.

Referencia de la imagen
6.1.3. Sistema de asistencia al frenado (BAS/EBA)
Reconoce una demanda de frenado de emergencia y aumenta la asistencia para alcanzar rápidamente una fuerza de frenado elevada.

Referencia de la imagen
6.1.4. Distribución electrónica de frenado (EBD)
Ajusta electrónicamente la distribución de la fuerza de frenado entre las ruedas según la carga y las condiciones de circulación.

Referencia de la imagen

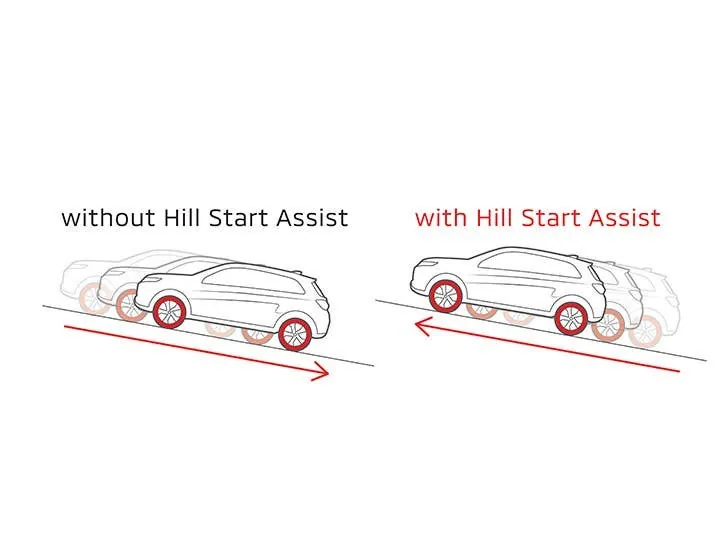

6.1.5. Asistente de arranque en pendiente (HSA)
Mantiene brevemente el frenado al iniciar la marcha en una pendiente. Reduce el retroceso mientras el conductor pasa del freno al acelerador.

Referencia de la imagen
6.1.6. Control de tracción (TCS)
Limita el patinamiento de las ruedas motrices mediante reducción de par o aplicación selectiva del freno.

Referencia de la imagen

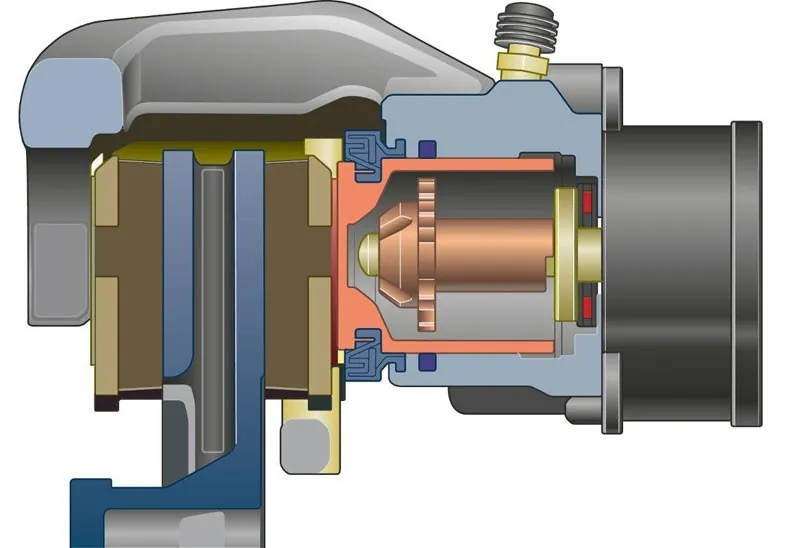

6.1.7. Freno de estacionamiento eléctrico (EPB)
Acciona el freno de estacionamiento mediante motores eléctricos. Según el diseño, actúa sobre las pinzas traseras o sobre un mecanismo central de cables.

Referencia de la imagen

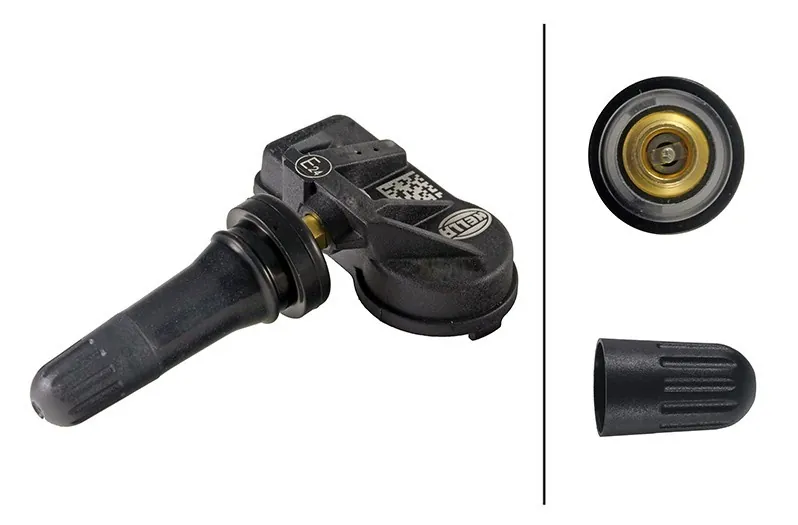

6.1.8. Sistema de monitoreo de presión de neumáticos (TPMS)
Supervisa la presión de los neumáticos. Los sistemas directos usan sensores de presión; los indirectos estiman pérdidas mediante el comportamiento de las ruedas.

Referencia de la imagen
6.1.8.1. Sensores en válvula
En un TPMS directo, estos sensores miden presión y suelen medir temperatura. Pueden ir unidos a la válvula o fijados de otra forma a la rueda.

Referencia de la imagen
6.1.8.2. ECU del TPMS
Recibe y procesa la información de monitoreo para detectar presión insuficiente o fallas del sistema. Puede estar integrada en otro módulo.

Referencia de la imagen
6.1.8.3. Indicador de presión en tablero
Advierte una condición de presión baja o una anomalía del TPMS. Algunos tableros también muestran la presión individual de cada rueda.

Referencia de la imagen
6.2. Seguridad pasiva (protege durante un accidente)
Agrupa elementos diseñados para reducir las consecuencias de una colisión mediante retención de ocupantes y gestión de la energía del impacto.

Referencia de la imagen
6.2.1. Airbags (SRS)
Son bolsas inflables que complementan al cinturón para reducir lesiones en ciertos impactos. Su activación depende de la dirección y severidad detectadas.

Referencia de la imagen

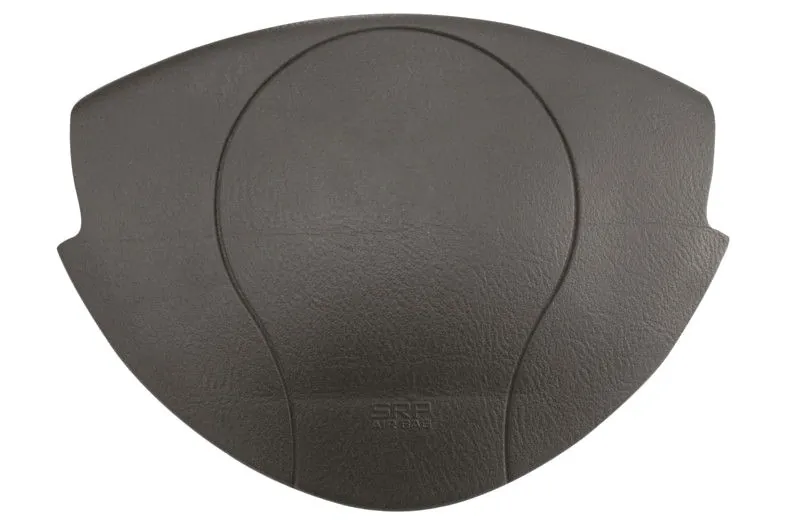

6.2.1.1. Airbag frontal conductor
Se aloja habitualmente en el centro del volante. Ayuda a amortiguar el contacto de la cabeza y el torso del conductor en impactos compatibles.

Referencia de la imagen

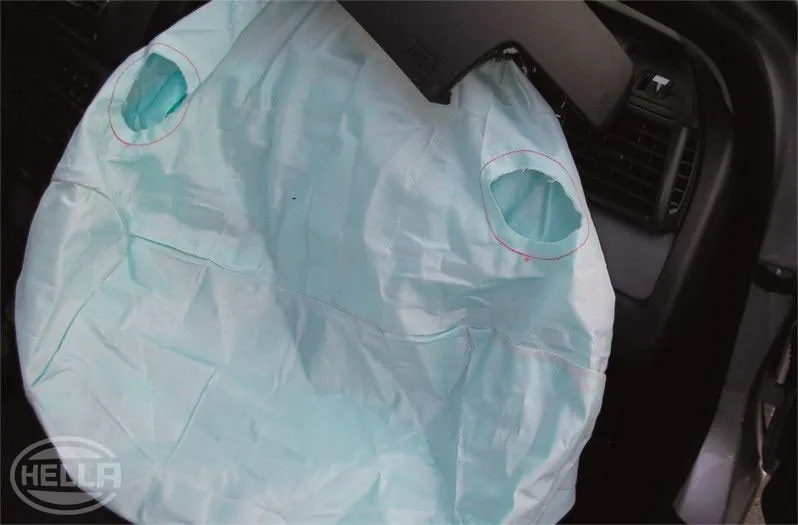

6.2.1.2. Airbag frontal pasajero
Se instala en el tablero del lado del acompañante. Su funcionamiento puede depender de la detección de ocupación y de la configuración del sistema.

Referencia de la imagen

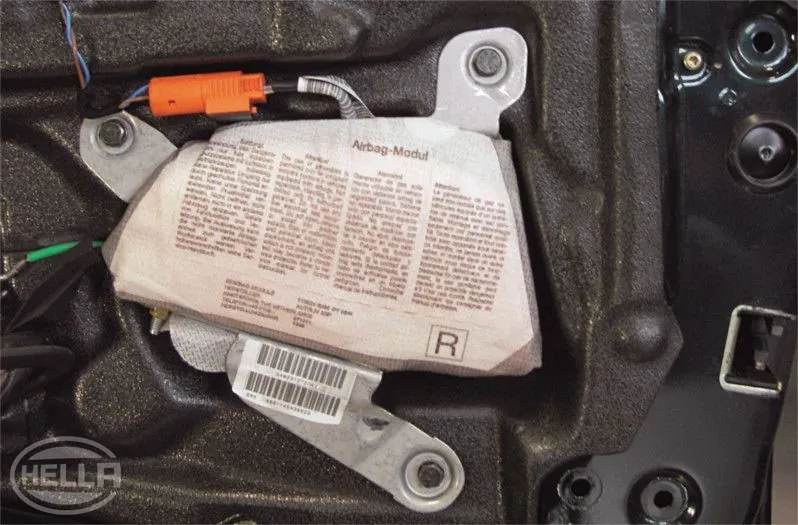

6.2.1.3. Airbags laterales
Se despliegan desde el asiento o la zona lateral para proteger principalmente tórax o pelvis, según su forma y ubicación.

Referencia de la imagen

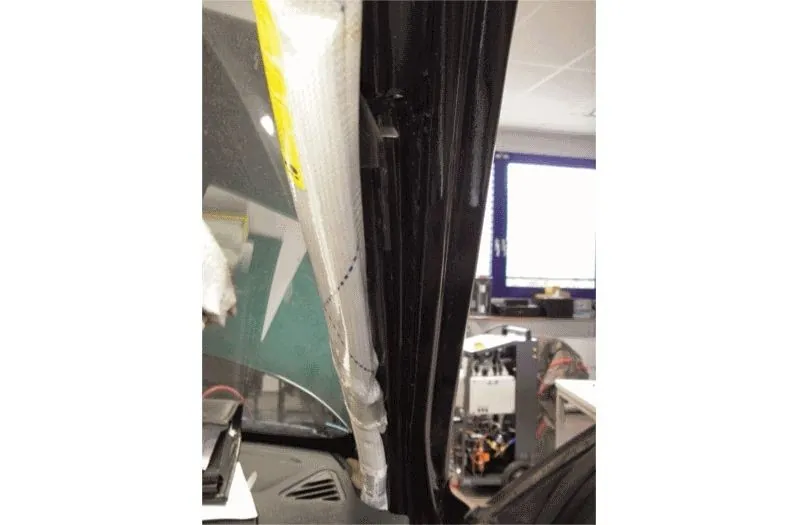

6.2.1.4. Airbags de cortina
Se despliegan junto a las ventanas laterales para proteger la cabeza. Algunos diseños también ayudan en determinadas situaciones de vuelco.

Referencia de la imagen

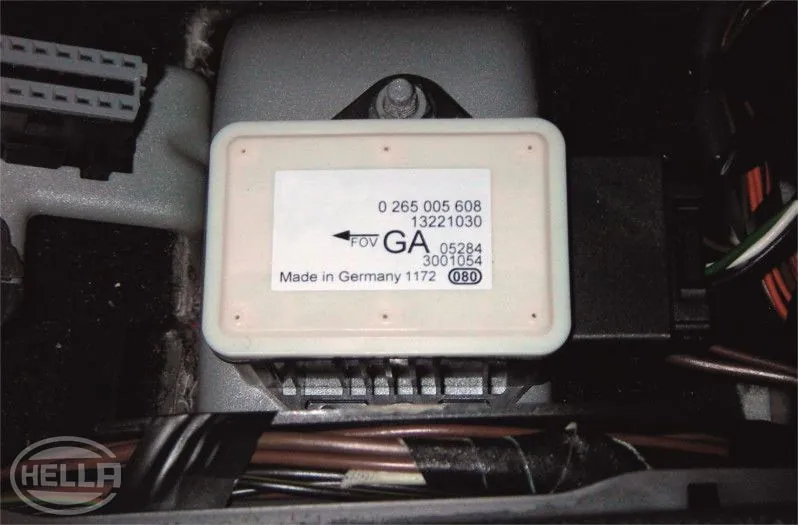

6.2.1.5. Sensor de colisión (frontal, lateral)
Detecta aceleraciones o cambios de presión asociados a una colisión. Envía información a la unidad SRS para evaluar la activación de las protecciones.

Referencia de la imagen

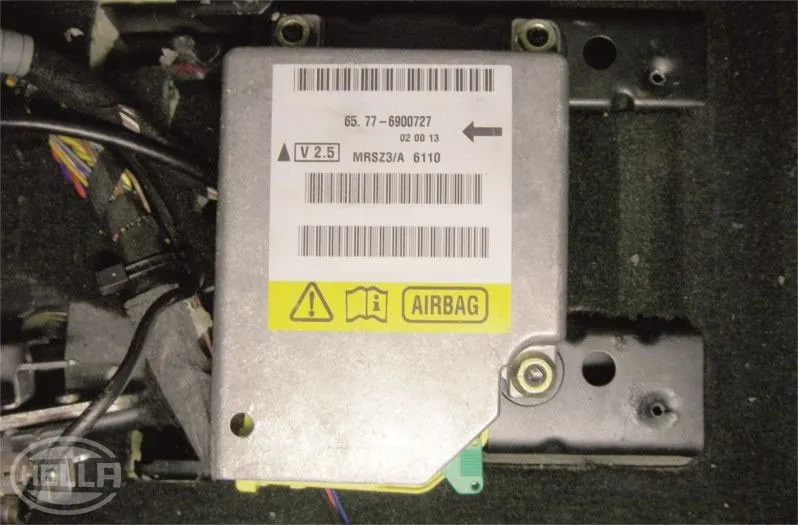

6.2.1.6. Unidad de control del airbag (SDM/SRS ECU)
Supervisa el sistema de retención y decide la activación de airbags y pretensores a partir de las señales de impacto y ocupación.

Referencia de la imagen

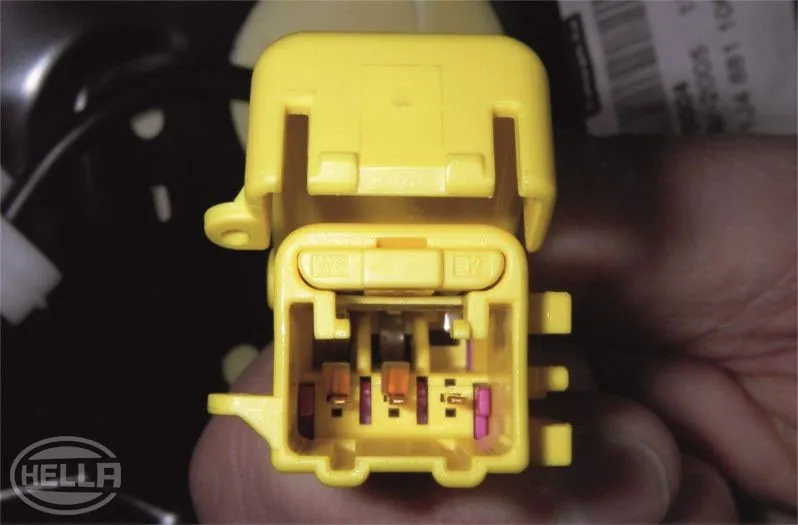

6.2.1.7. Cables y conectores amarillos (línea pirotécnica)
Conectan componentes del sistema SRS, incluidos dispositivos pirotécnicos. El amarillo es una identificación frecuente, pero el color por sí solo no determina la función.

Referencia de la imagen

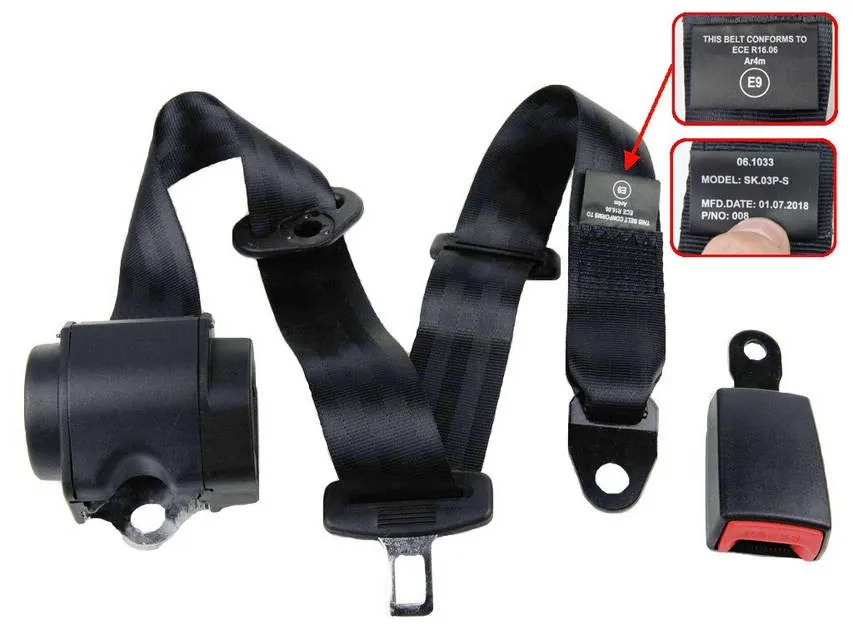

6.2.2. Cinturones de seguridad
Retienen a los ocupantes y distribuyen fuerzas sobre zonas resistentes del cuerpo. Trabajan junto con los demás elementos de seguridad pasiva.

Referencia de la imagen

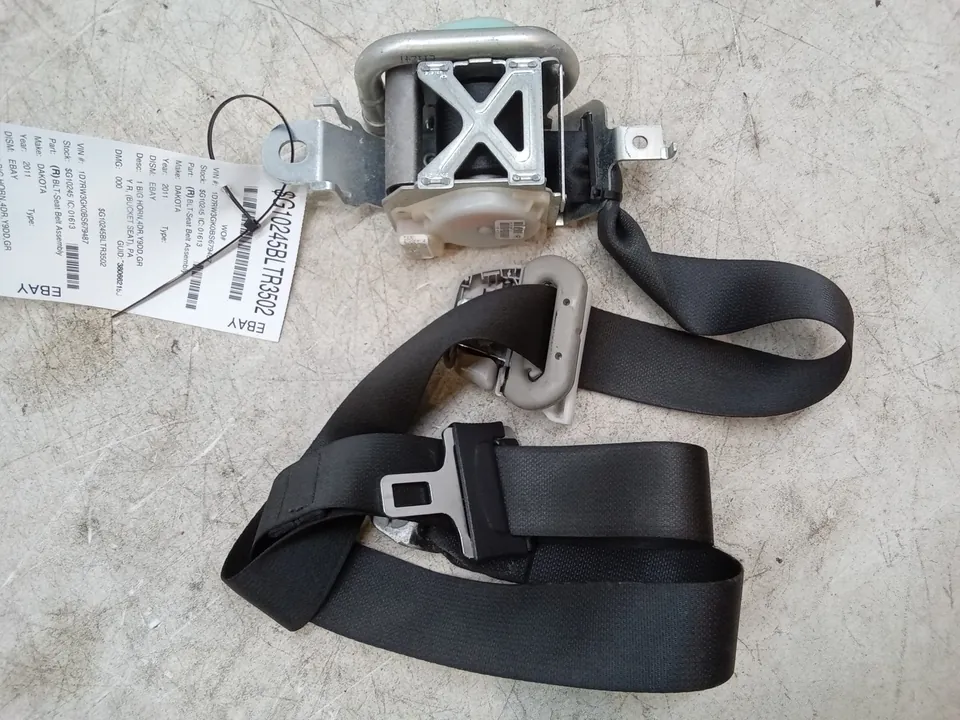

6.2.2.1. Retractor de inercia
Permite extraer y recoger la cinta, pero bloquea su salida ante condiciones como una desaceleración o un tirón brusco.

Referencia de la imagen

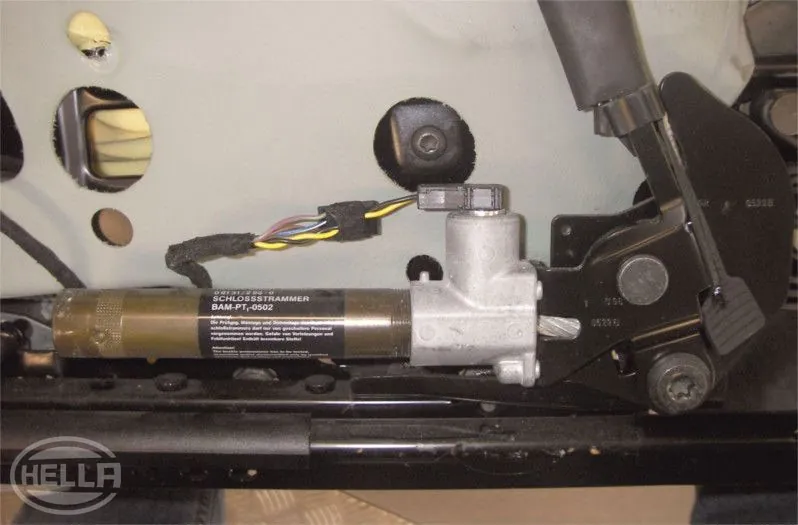

6.2.2.2. Pretensores pirotécnicos
Utilizan una carga pirotécnica para retirar rápidamente holgura del cinturón cuando el sistema detecta un impacto que requiere su activación.

Referencia de la imagen
6.2.2.3. Hebillas y sensores de abrochado
La hebilla asegura el cierre del cinturón. Su sensor informa si está abrochado para gestionar avisos y estrategias del sistema de retención.

Referencia de la imagen

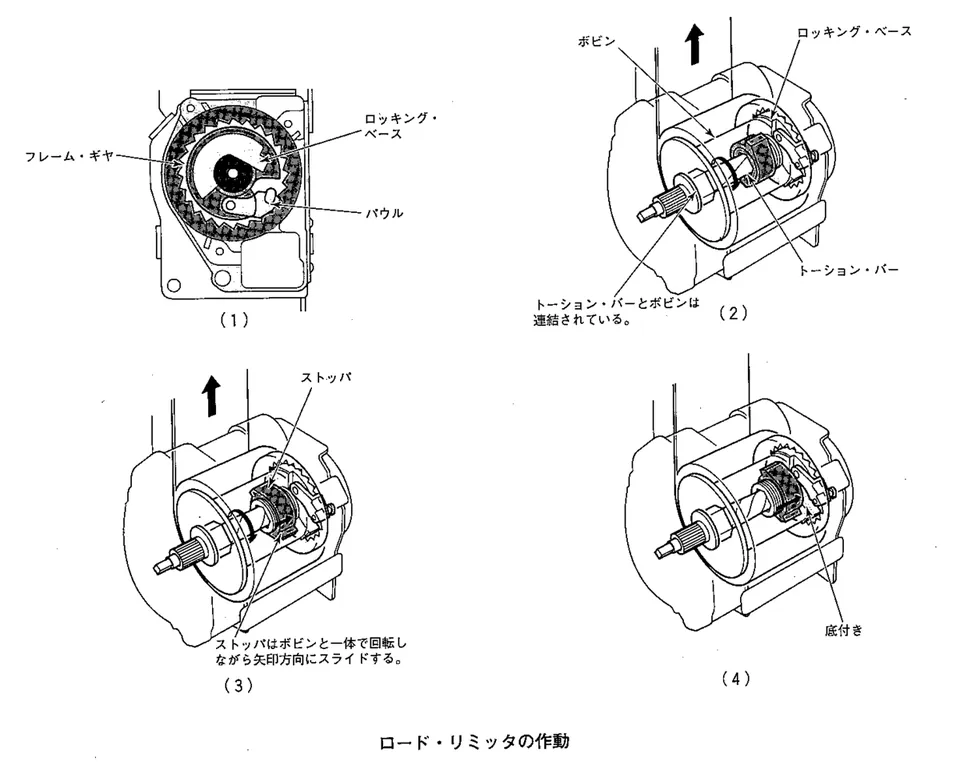

6.2.2.4. Limitadores de esfuerzo
Permiten una cesión controlada del cinturón bajo cargas elevadas para limitar la fuerza que recibe el tórax del ocupante.

Referencia de la imagen

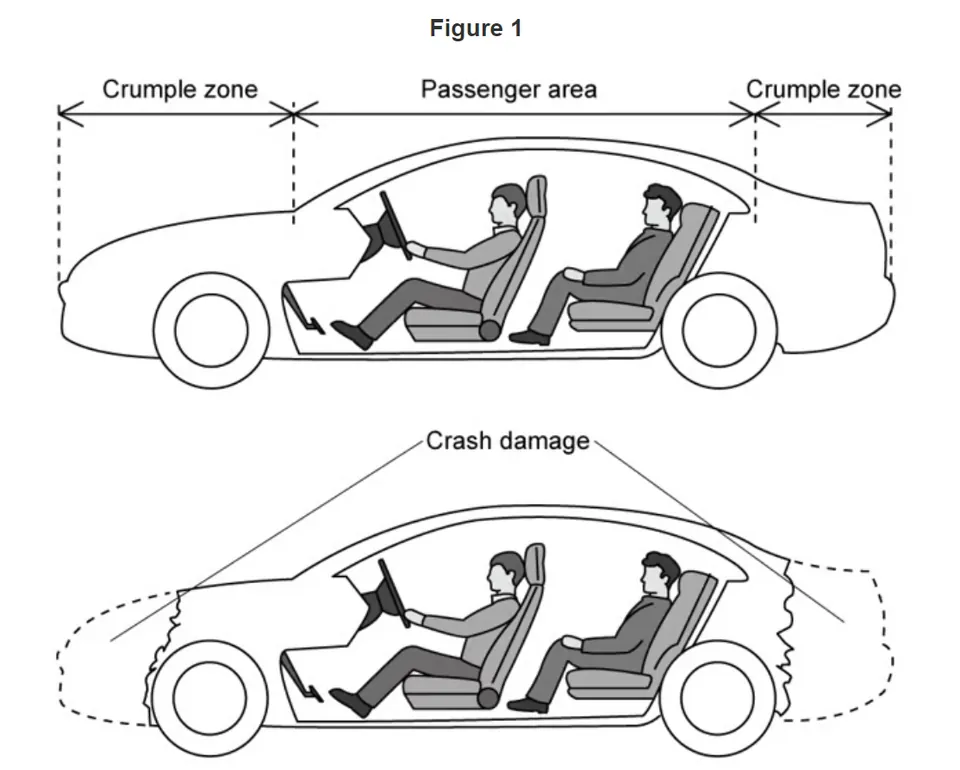

6.2.3. Estructura de absorción de impacto
Combina zonas que se deforman de manera prevista con una célula resistente para los ocupantes. Busca gestionar la energía transmitida durante una colisión.

Referencia de la imagen
6.2.3.1. Zonas deformables del chasis
Se deforman progresivamente durante un impacto para absorber energía y reducir la desaceleración transmitida al habitáculo.

Referencia de la imagen

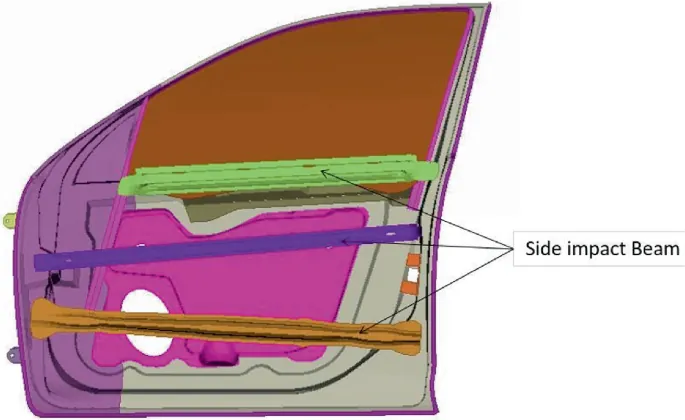

6.2.3.2. Barras anti-intrusión en puertas
Refuerzan las puertas y ayudan a resistir la penetración de objetos o vehículos en impactos laterales.

Referencia de la imagen

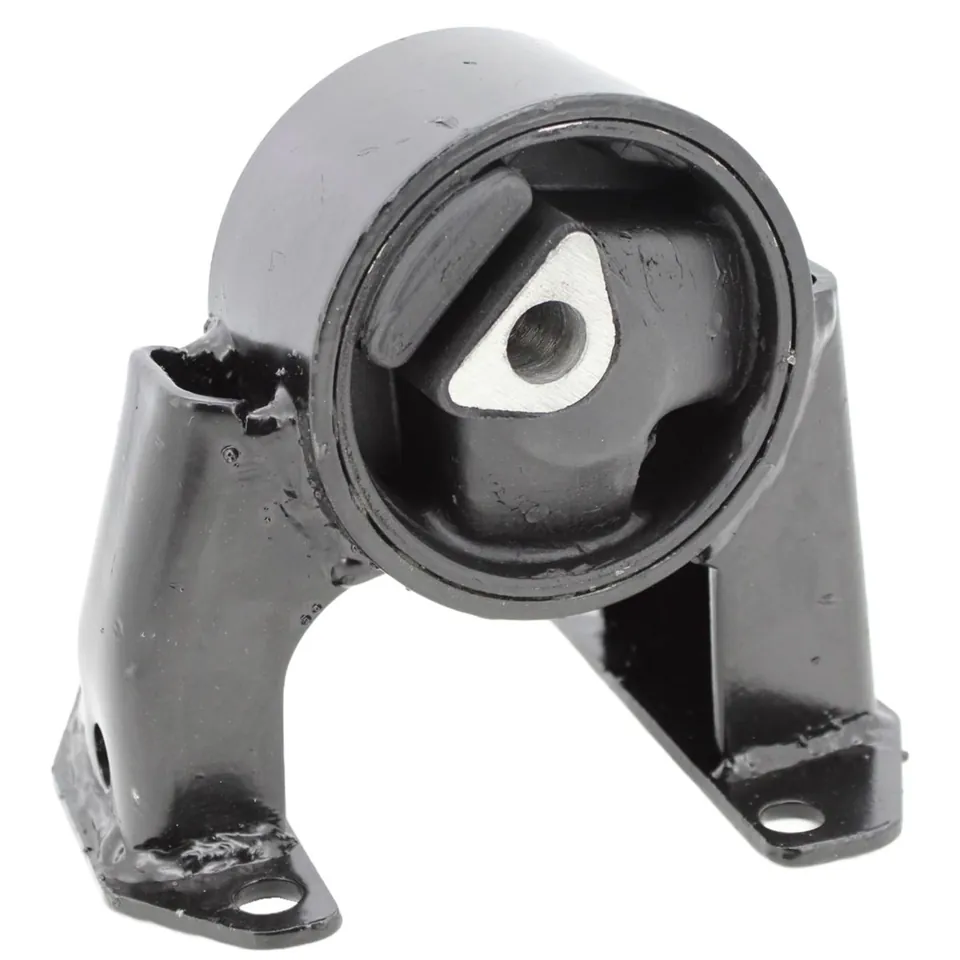

6.2.3.3. Soportes reforzados de motor
Sujetan el conjunto motriz y participan en su comportamiento durante un choque. Algunos diseños incorporan puntos de liberación o deformación controlada.

Referencia de la imagen

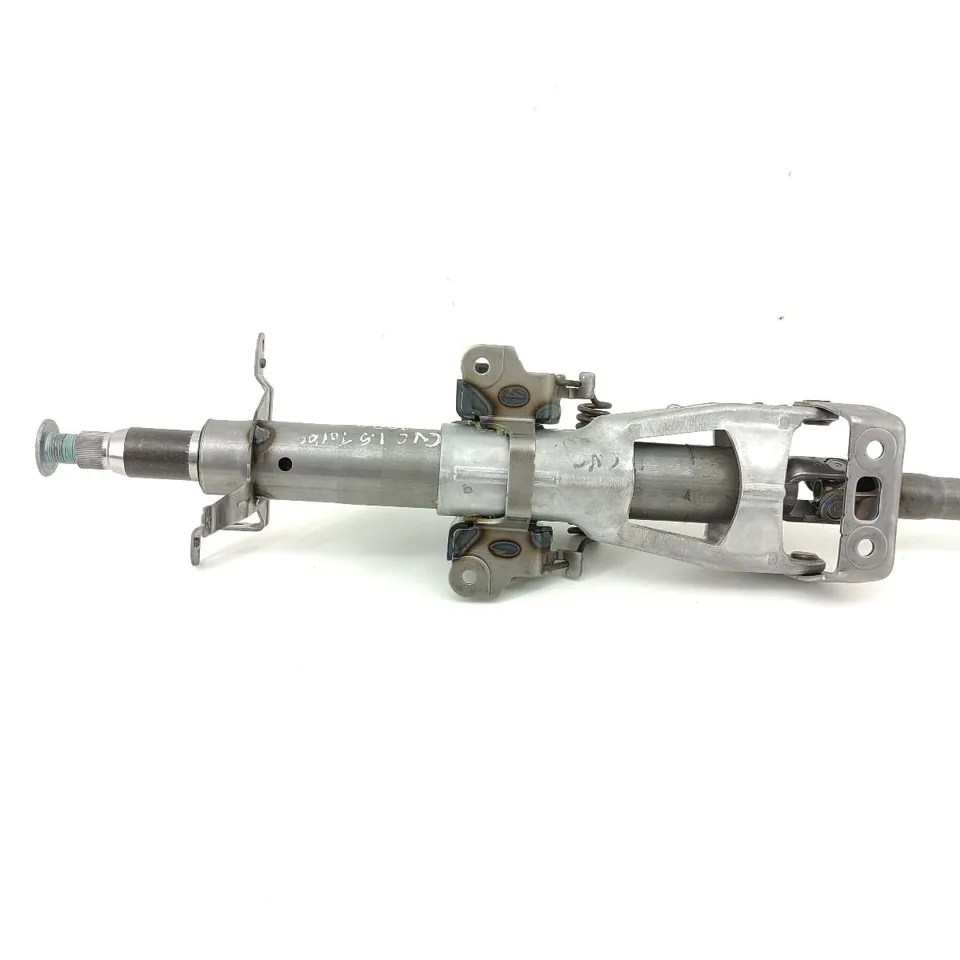

6.2.4. Columna de dirección colapsable
Incorpora elementos que se acortan o deforman de manera controlada para reducir la transmisión de fuerzas hacia el conductor en una colisión.

Referencia de la imagen

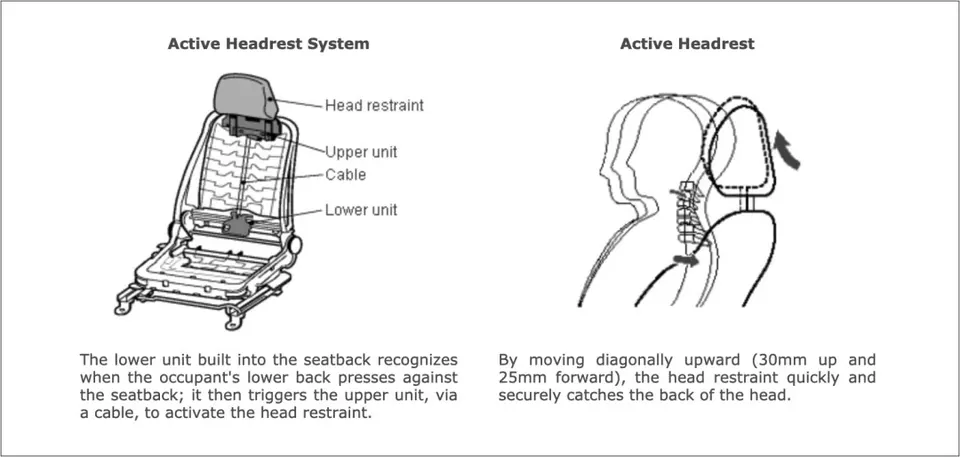

6.2.5. Apoyacabezas activos
Modifican su posición durante determinadas colisiones traseras para limitar el movimiento relativo entre cabeza y torso.

Referencia de la imagen

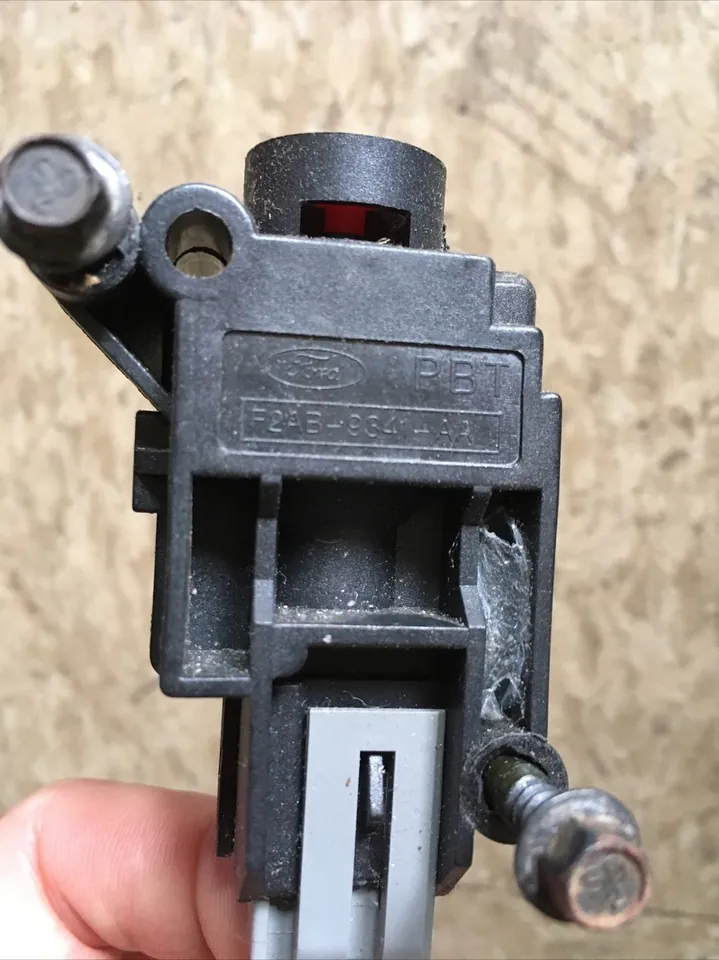

6.2.6. Apagado automático de bomba de combustible en impacto
Interrumpe el suministro de combustible cuando se detectan ciertas condiciones de impacto. Puede realizarse mediante un interruptor o una orden electrónica.

Referencia de la imagen

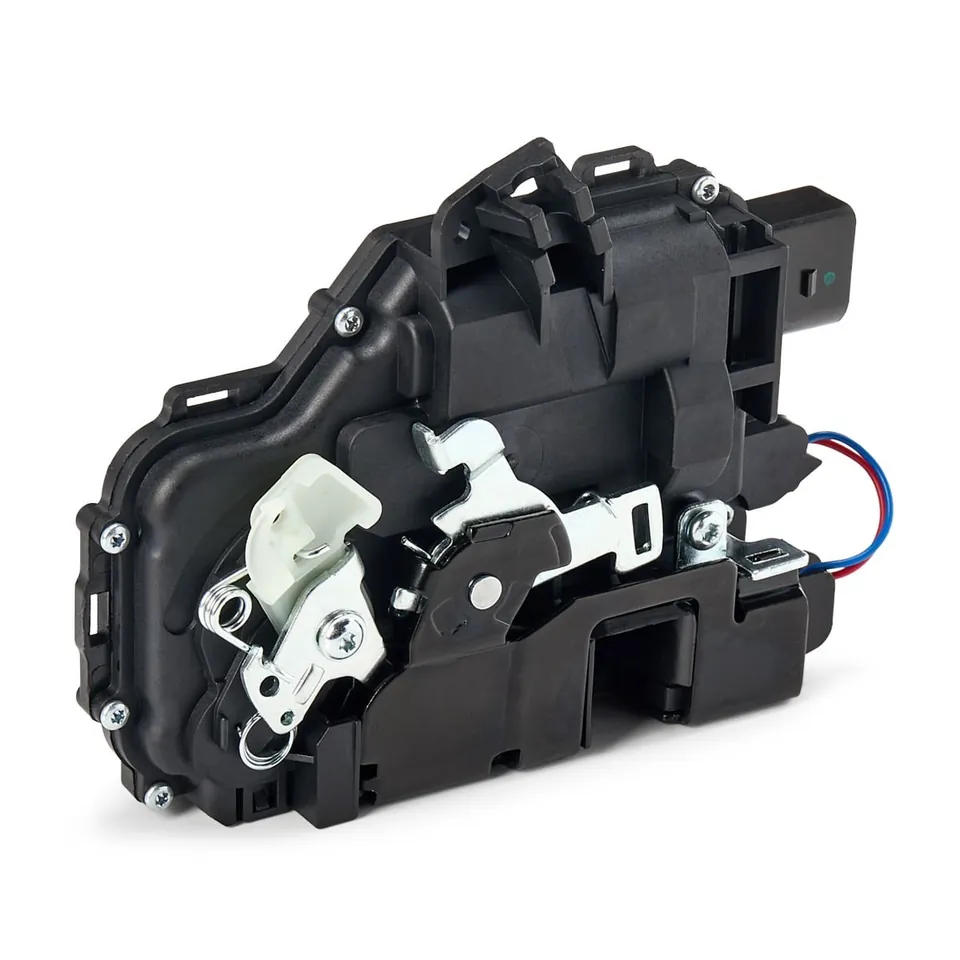

6.2.7. Desbloqueo automático de puertas tras colisión
Ordena liberar los seguros tras determinadas colisiones para facilitar el acceso. Su operación depende del estado eléctrico y mecánico del vehículo.

Referencia de la imagen
6.3. Sistemas ADAS (Advanced Driver Assistance Systems)
Son sistemas de asistencia que interpretan el entorno y apoyan determinadas tareas de conducción. Su alcance depende del equipamiento y de las condiciones de funcionamiento.

Referencia de la imagen

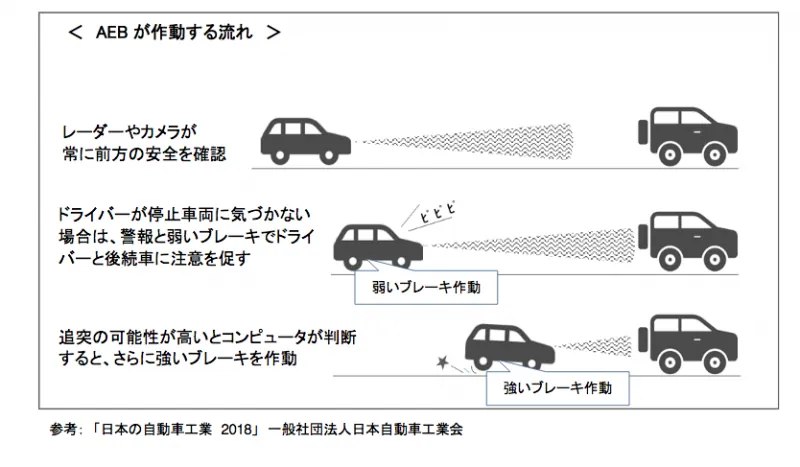

6.3.1. Frenado autónomo de emergencia (AEB)
Detecta riesgo de colisión y puede aplicar los frenos automáticamente. Su capacidad depende de los sensores, la velocidad y las condiciones de detección.

Referencia de la imagen

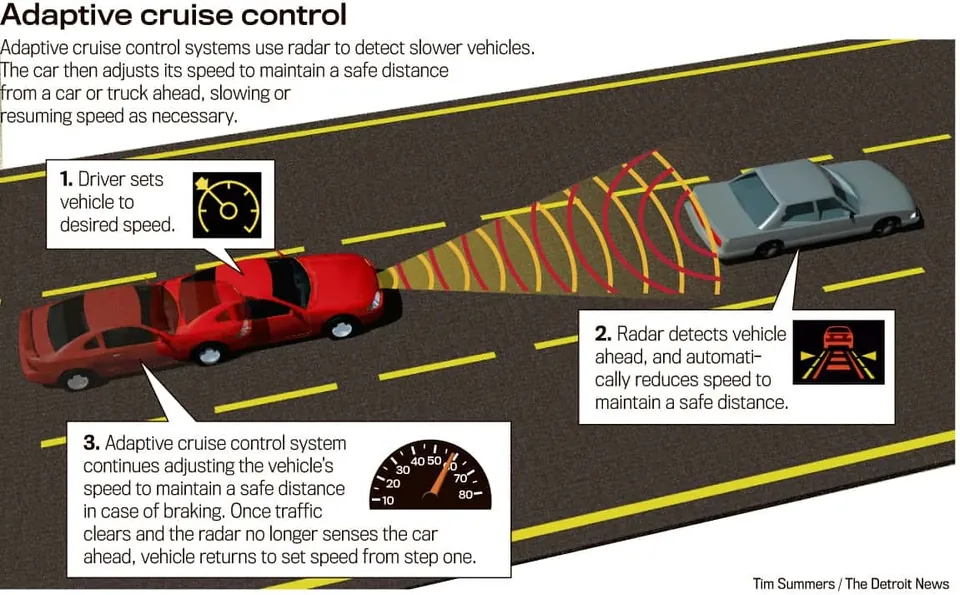

6.3.2. Control crucero adaptativo (ACC)
Regula la velocidad para mantener una separación seleccionada respecto al vehículo precedente, dentro de sus condiciones de funcionamiento.

Referencia de la imagen

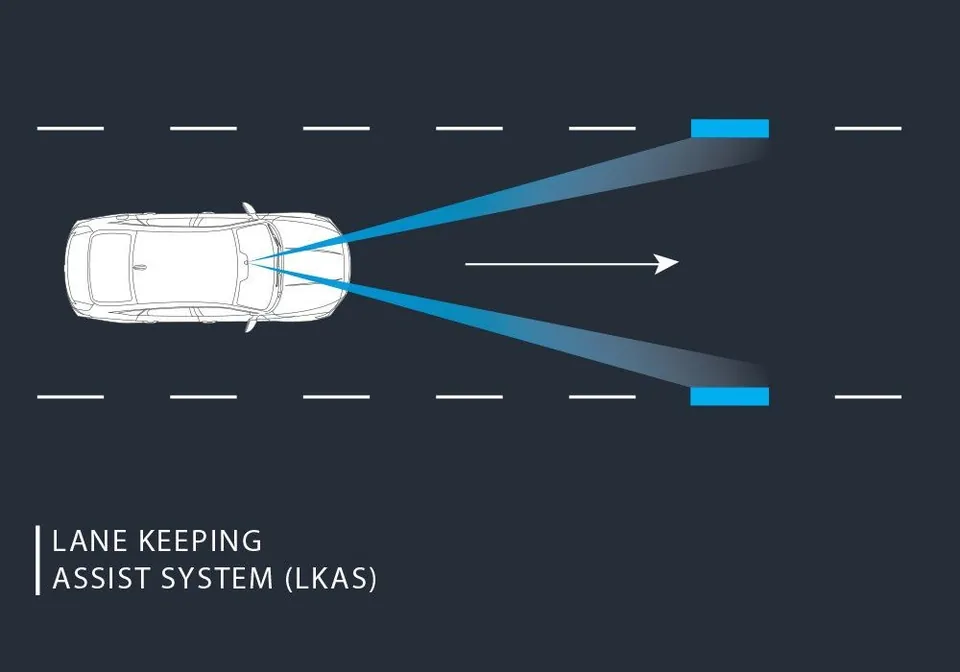

6.3.3. Asistente de mantenimiento de carril (LKA)
Detecta los límites del carril y aplica correcciones de dirección cuando corresponde. Requiere que el conductor mantenga la supervisión.

Referencia de la imagen

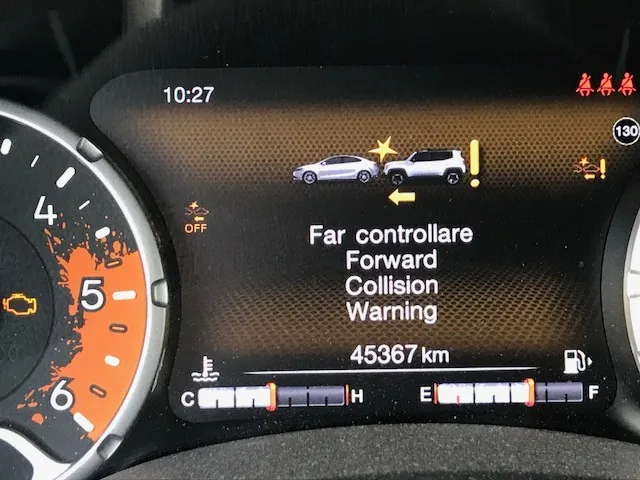

6.3.4. Advertencia de colisión frontal (FCW)
Emite una advertencia cuando calcula un riesgo de choque frontal. Por sí sola, esta función de aviso no implica frenado automático.

Referencia de la imagen
6.3.5. Detección de punto ciego (BSD)
Detecta vehículos en zonas laterales difíciles de ver mediante los espejos y avisa al conductor, especialmente durante cambios de carril.

Referencia de la imagen

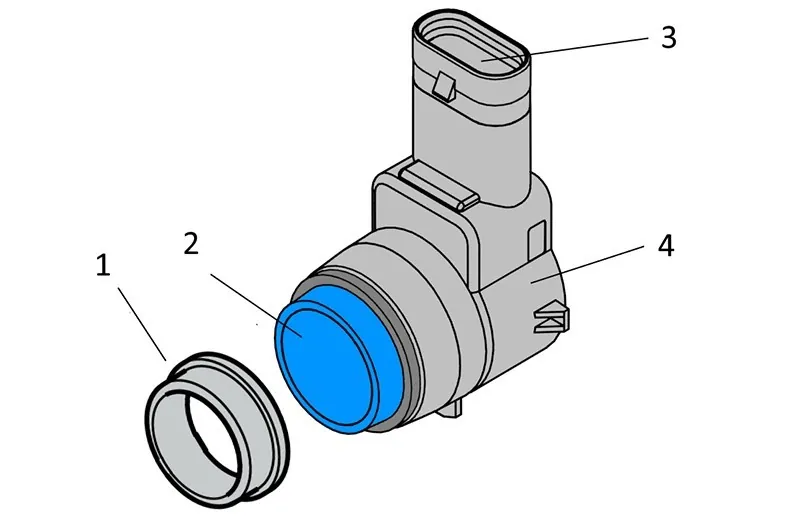

6.3.6. Sensores ultrasónicos (estacionamiento)
Emiten ondas ultrasónicas y miden su retorno para estimar la distancia a obstáculos cercanos durante maniobras de baja velocidad.

Referencia de la imagen
6.3.7. Cámara 360° o trasera
La cámara trasera muestra la zona posterior; el sistema de 360° combina varias cámaras para formar una vista aproximada alrededor del vehículo.

Referencia de la imagen
6.3.8. Unidad de procesamiento ADAS
Procesa datos de cámaras, radares y otros sensores para reconocer situaciones y coordinar funciones de asistencia a la conducción.

Referencia de la imagen

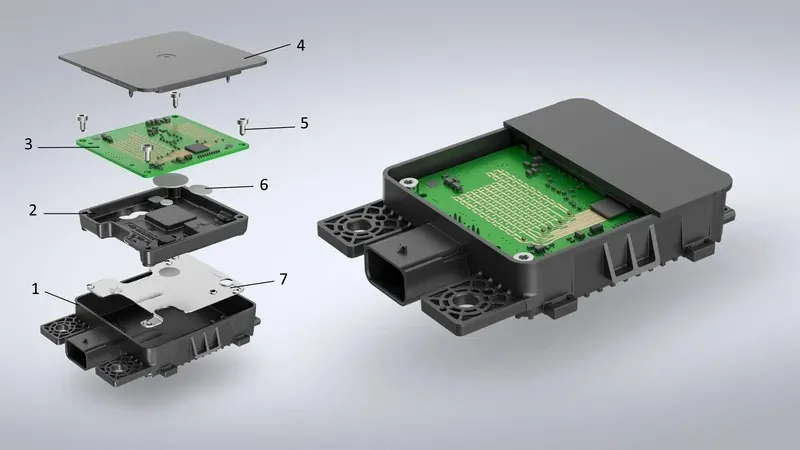

6.3.9. Radar frontal/lateral
Utiliza ondas de radio para detectar objetos y estimar distancia y velocidad relativa. Su ubicación determina qué zona del entorno puede observar.
