5.1. Sistema de aire acondicionado (A/C)
Extrae calor y humedad del aire del habitáculo mediante un circuito de refrigerante y varios intercambiadores y controles.

Referencia de la imagen

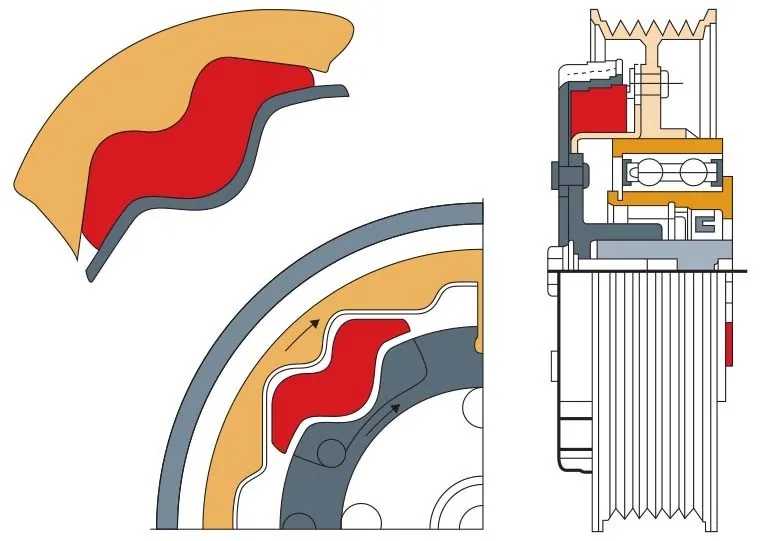

5.1.1. Compresor de A/C
Comprime y hace circular el refrigerante del aire acondicionado. Puede recibir movimiento del motor de combustión o de un motor eléctrico independiente.

Referencia de la imagen

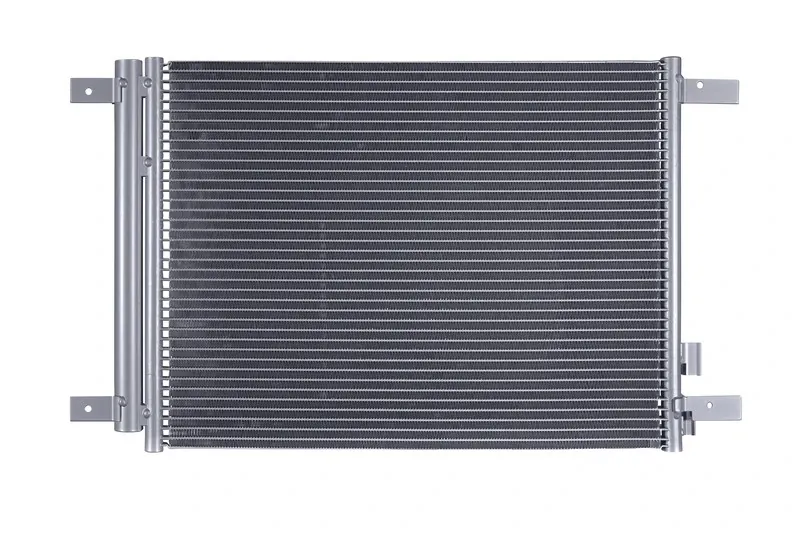

5.1.2. Condensador
Cede calor al aire exterior y permite que el refrigerante pase de vapor a líquido. Normalmente se ubica en una zona con buena circulación de aire.

Referencia de la imagen
5.1.3. Válvula de expansión (o tubo de orificio)
Reduce la presión del refrigerante antes del evaporador. La válvula de expansión regula el caudal; el tubo de orificio ofrece una restricción fija.

Referencia de la imagen

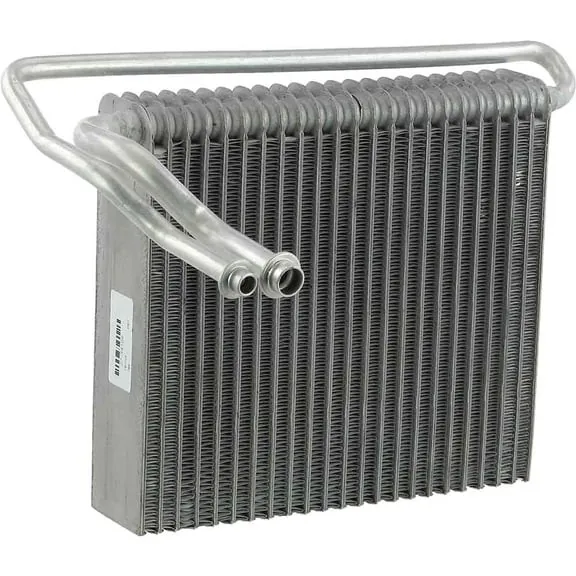

5.1.4. Evaporador
Absorbe calor del aire que entra al habitáculo mientras el refrigerante se evapora. También condensa parte de la humedad de ese aire.

Referencia de la imagen
5.1.5. Sensor de presión del A/C
Informa la presión del circuito de refrigerante. Su señal permite gestionar el compresor y los ventiladores y detectar condiciones anormales.

Referencia de la imagen

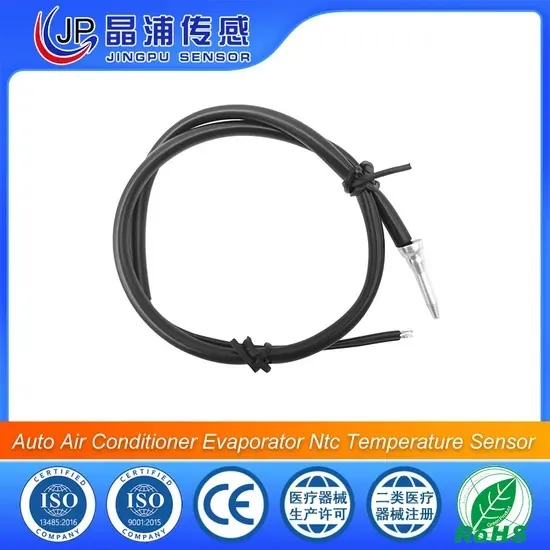

5.1.6. Sensor de temperatura del evaporador
Mide la temperatura del evaporador o de una zona próxima. Ayuda a controlar el enfriamiento y a evitar su congelación.

Referencia de la imagen
5.1.7. Acumulador o filtro secador
El filtro secador retiene humedad y partículas en el lado de alta presión. El acumulador, usado en otros diseños, evita el retorno de líquido al compresor.

Referencia de la imagen
5.1.8. Tuberías y conexiones de alta y baja presión
Transportan refrigerante y aceite entre los componentes. Los tramos de alta y baja presión tienen condiciones de trabajo distintas y conexiones específicas.

Referencia de la imagen
5.1.9. Ventilador del condensador
Favorece el paso de aire por el condensador, especialmente a baja velocidad. Ayuda a disipar el calor del refrigerante.

Referencia de la imagen
5.1.10. Control electrónico o mecánico del sistema de A/C
Activa y regula el sistema según la demanda de refrigeración. Puede utilizar mandos manuales, sensores y una unidad electrónica de climatización.

Referencia de la imagen
5.2. Sistema de calefacción (calor interior)
Aporta calor al habitáculo. En vehículos de combustión suele aprovechar el refrigerante caliente; otros diseños utilizan calefactores eléctricos o bombas de calor.

Referencia de la imagen
5.2.1. Radiador de calefacción (heater core)
Es un pequeño intercambiador por el que circula refrigerante caliente del motor. El aire que lo atraviesa lleva calor al habitáculo.

Referencia de la imagen

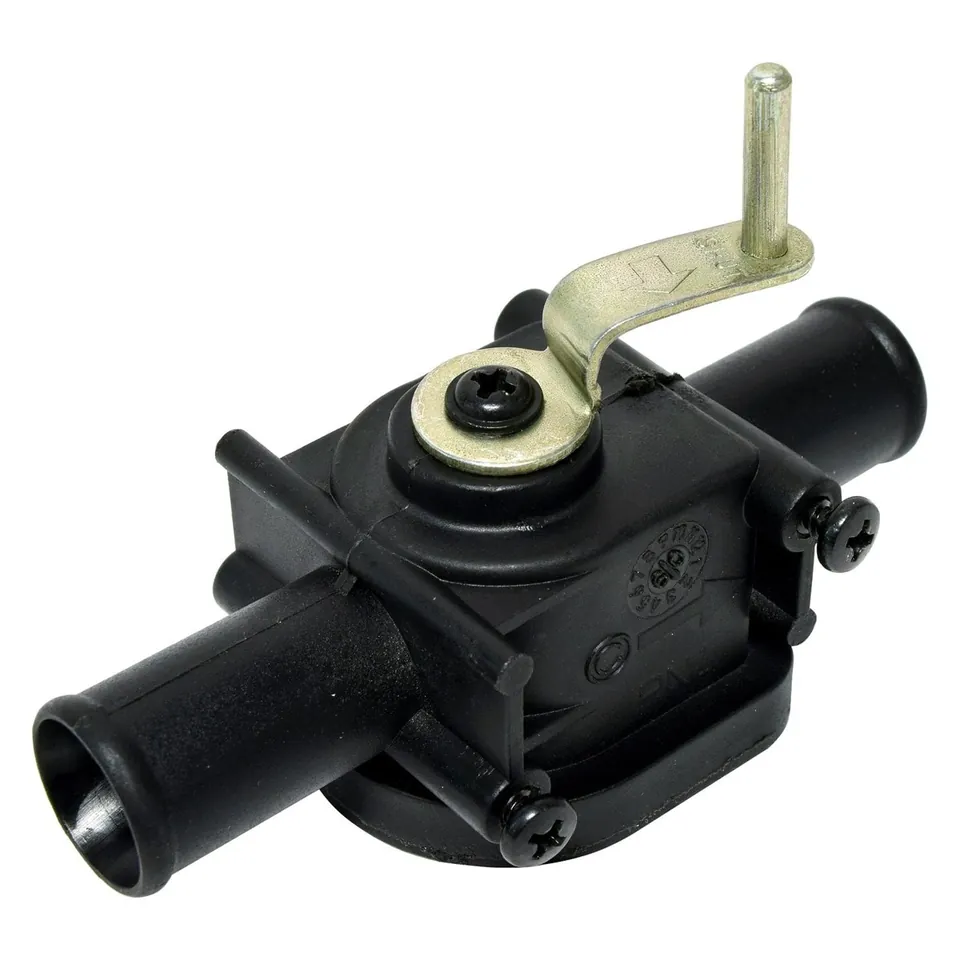

5.2.2. Válvula de control de flujo de refrigerante
Regula el paso de refrigerante hacia el radiador de calefacción en los vehículos que la incorporan. Otros sistemas controlan el calor mediante compuertas de aire.

Referencia de la imagen

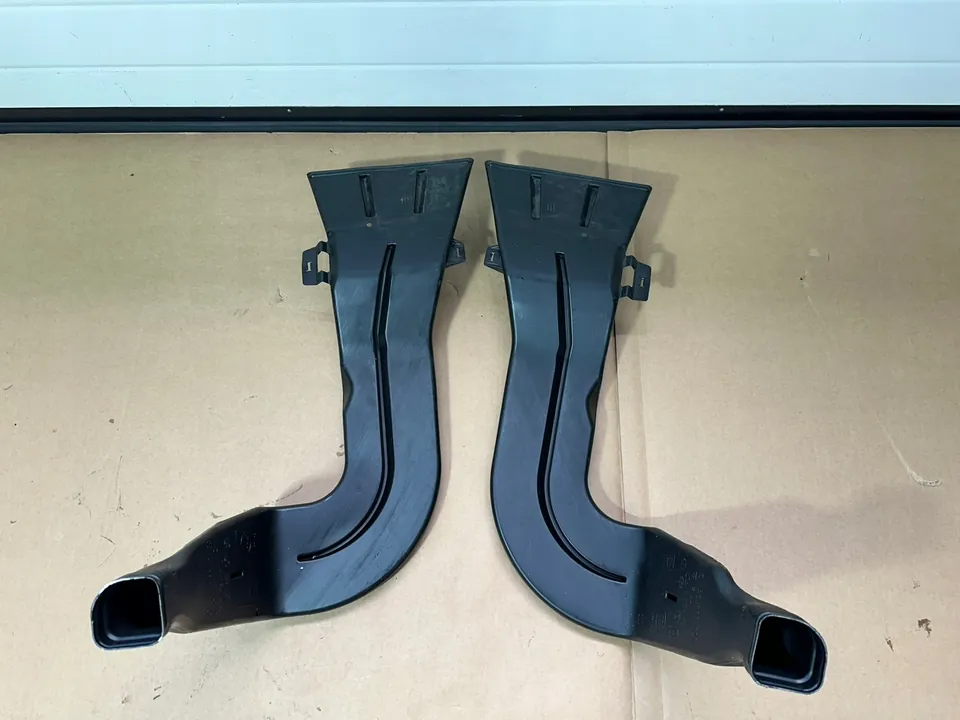

5.2.3. Conductos de aire caliente
Conducen el aire calentado hacia las salidas del habitáculo, los pies o el parabrisas según la posición de las compuertas.

Referencia de la imagen

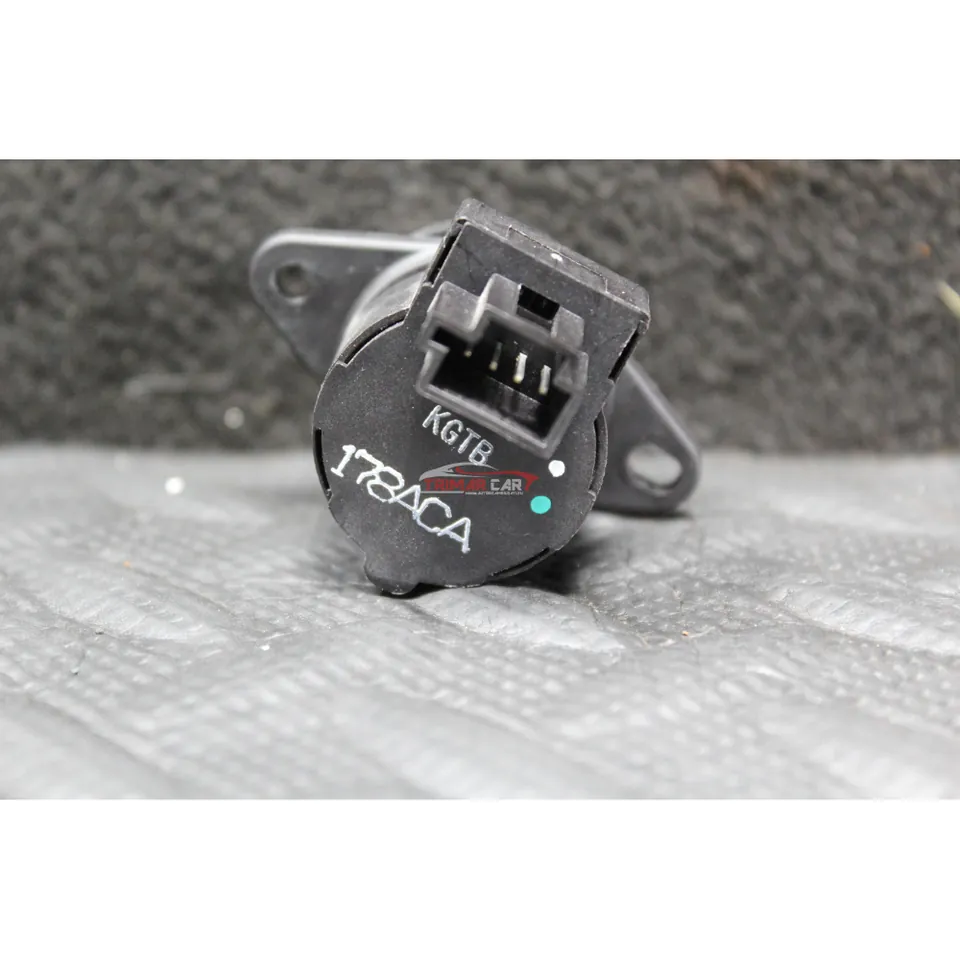

5.2.4. Sensor de temperatura interior
Mide la temperatura del habitáculo para que el climatizador ajuste el calentamiento o enfriamiento de acuerdo con la selección de los ocupantes.

Referencia de la imagen
5.2.5. Selector de temperatura y flujo
Permite elegir el nivel de calor y la distribución del aire. Actúa mediante cables, mecanismos de vacío o señales eléctricas, según el vehículo.

Referencia de la imagen

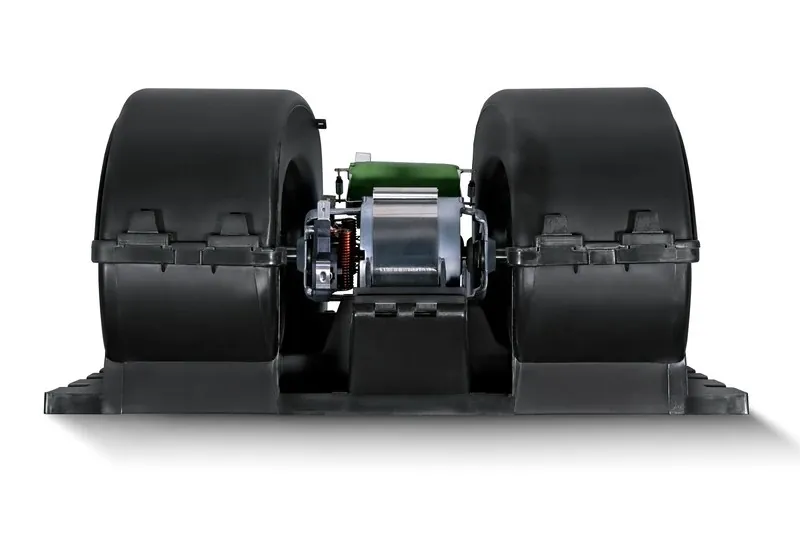

5.3. Sistema de ventilación
Renueva o recircula aire dentro del habitáculo mediante un soplador, filtros, conductos y salidas orientables.

Referencia de la imagen
5.3.1. Motor de soplador (blower motor)
Impulsa aire a través del sistema de climatización y los conductos interiores. Su velocidad determina gran parte del caudal que llega al habitáculo.

Referencia de la imagen
5.3.2. Resistencia del soplador (o módulo electrónico)
La resistencia permite velocidades escalonadas del soplador. Un módulo electrónico regula su potencia de forma más continua, según el diseño.

Referencia de la imagen
5.3.3. Filtro de cabina (aire interior)
Retiene polvo y otras partículas del aire que entra al habitáculo. Las versiones con carbón activado también reducen ciertos olores y gases.

Referencia de la imagen
5.3.4. Conductos de aire
Distribuyen el aire desde el conjunto de climatización hasta las diferentes salidas. Su forma y aislamiento influyen en el ruido y las pérdidas de caudal.

Referencia de la imagen
5.3.5. Difusores y rejillas
Orientan el aire que llega al habitáculo. Muchas permiten ajustar la dirección y reducir o cerrar el flujo de una salida.

Referencia de la imagen
5.4. Sistema de control de climatización (manual o automático)
Coordina temperatura, ventilación y distribución del aire. Puede funcionar mediante ajustes manuales o regulación automática con sensores.

Referencia de la imagen
5.4.1. Panel de control (ruedas, botones o pantalla)
Reúne los mandos de temperatura, ventilación, distribución y recirculación. Puede utilizar ruedas, botones o una interfaz en pantalla.

Referencia de la imagen
5.4.2. Unidad de control electrónico (climatronic, HVAC ECU)
Procesa las selecciones del usuario y las señales de los sensores para controlar compresor, soplador y compuertas de climatización.

Referencia de la imagen

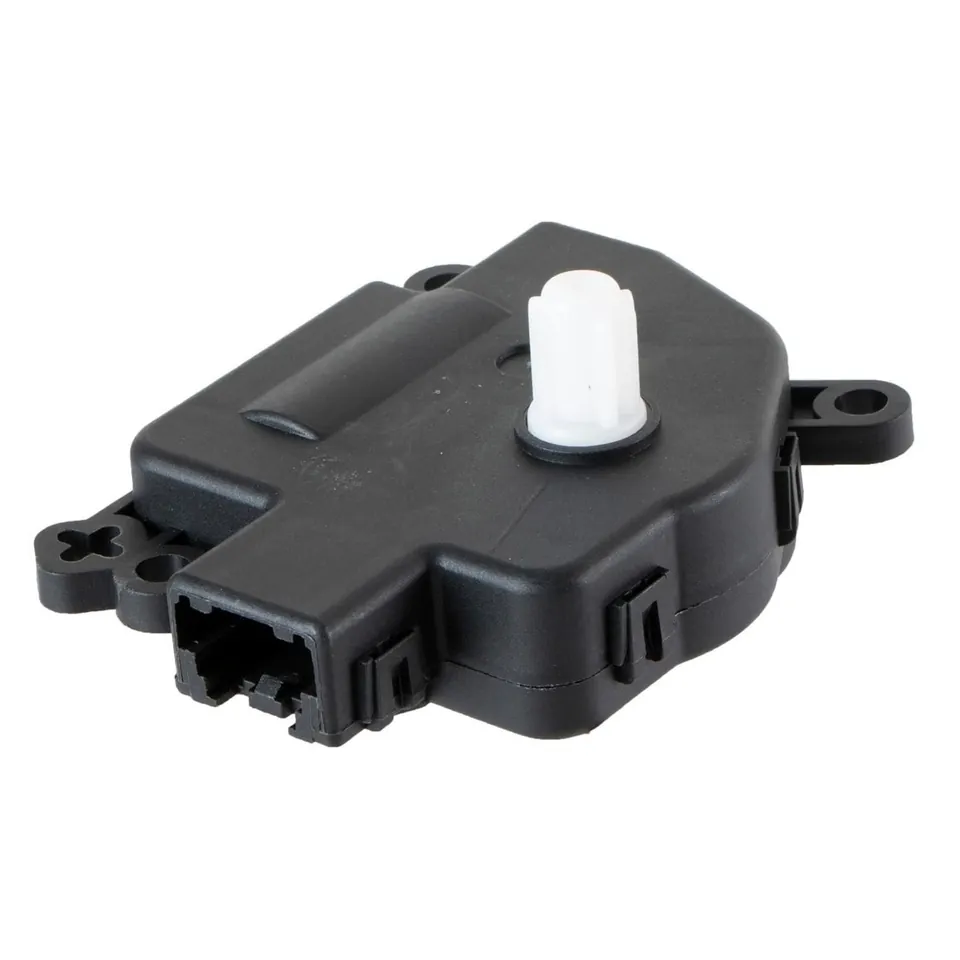

5.4.3. Actuadores eléctricos de compuertas (mezcla, distribución, recirculación)
Mueven las compuertas que mezclan aire frío y caliente, seleccionan sus salidas y permiten la recirculación del aire interior.

Referencia de la imagen
5.4.4. Sensor de calidad del aire (en vehículos modernos)
Detecta determinados contaminantes en el aire. El sistema puede usar su señal para modificar automáticamente la recirculación.

Referencia de la imagen

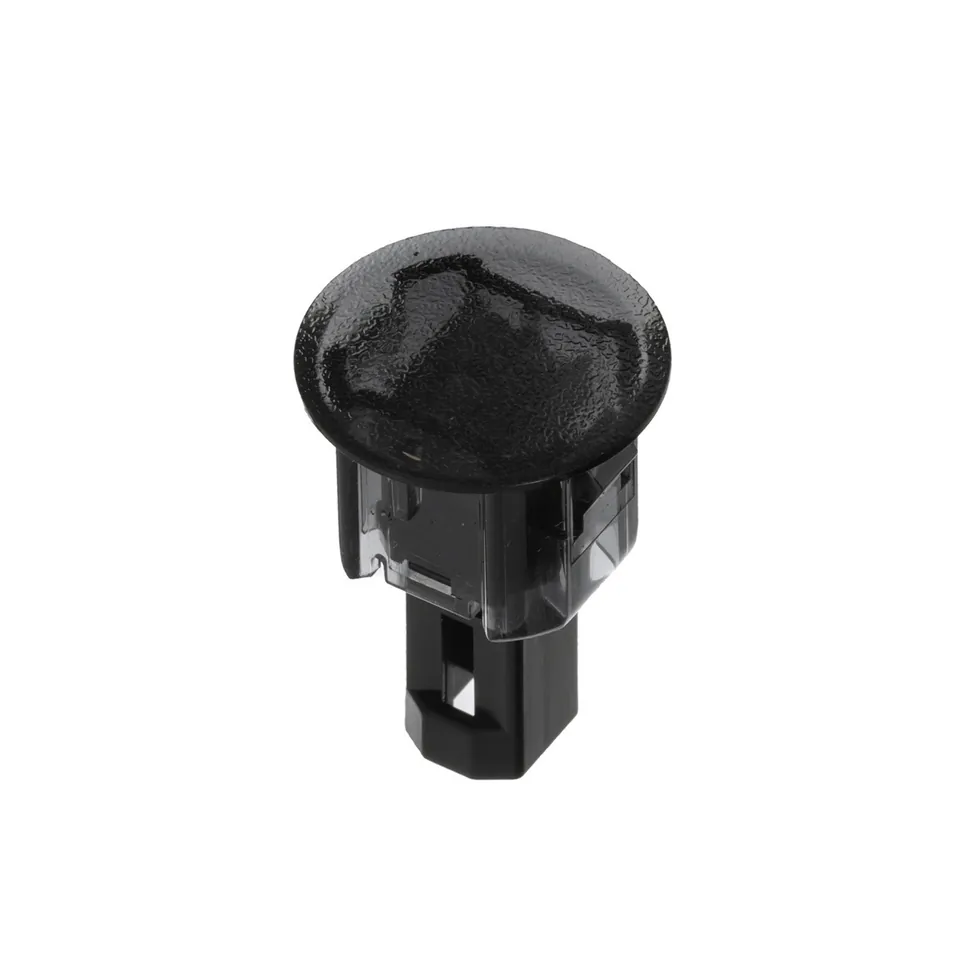

5.4.5. Sensor solar (control automático)
Mide la radiación solar que recibe el habitáculo. El climatizador adapta su funcionamiento para compensar el calentamiento producido por el sol.

Referencia de la imagen
5.5. Sistema de confort adicional
Reúne funciones adicionales que mejoran las condiciones térmicas, la visibilidad y la calidad del ambiente interior según el equipamiento.

Referencia de la imagen
5.5.1. Asientos calefactables o ventilados
Los asientos calefactables emplean resistencias eléctricas; los ventilados hacen circular aire mediante ventiladores. La ventilación no siempre incluye refrigeración activa.

Referencia de la imagen

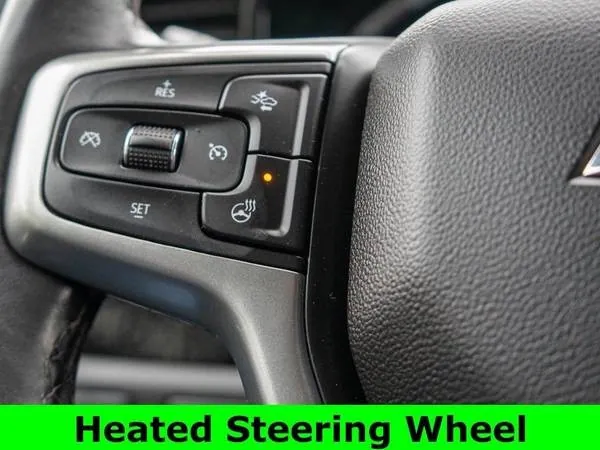

5.5.2. Volante calefactable
Incorpora elementos eléctricos que calientan el aro del volante. Su control limita la temperatura para mejorar el confort de las manos.

Referencia de la imagen
5.5.3. Desempañador trasero
Utiliza pistas conductoras sobre la luneta que generan calor al circular corriente. Reduce la condensación y ayuda a eliminar escarcha ligera.

Referencia de la imagen
5.5.4. Sensor de humedad (parabrisas)
Detecta condiciones relacionadas con la condensación sobre el parabrisas. El climatizador puede ajustar el aire y la deshumidificación para evitar el empañamiento.

Referencia de la imagen
5.5.5. Ionizador / purificador de aire (si aplica)
Un purificador trata el aire mediante filtros u otras tecnologías; un ionizador genera iones. La eficacia depende del diseño y del contaminante considerado.
