Referencia de la imagen
4.1. Generación y almacenamiento de energía

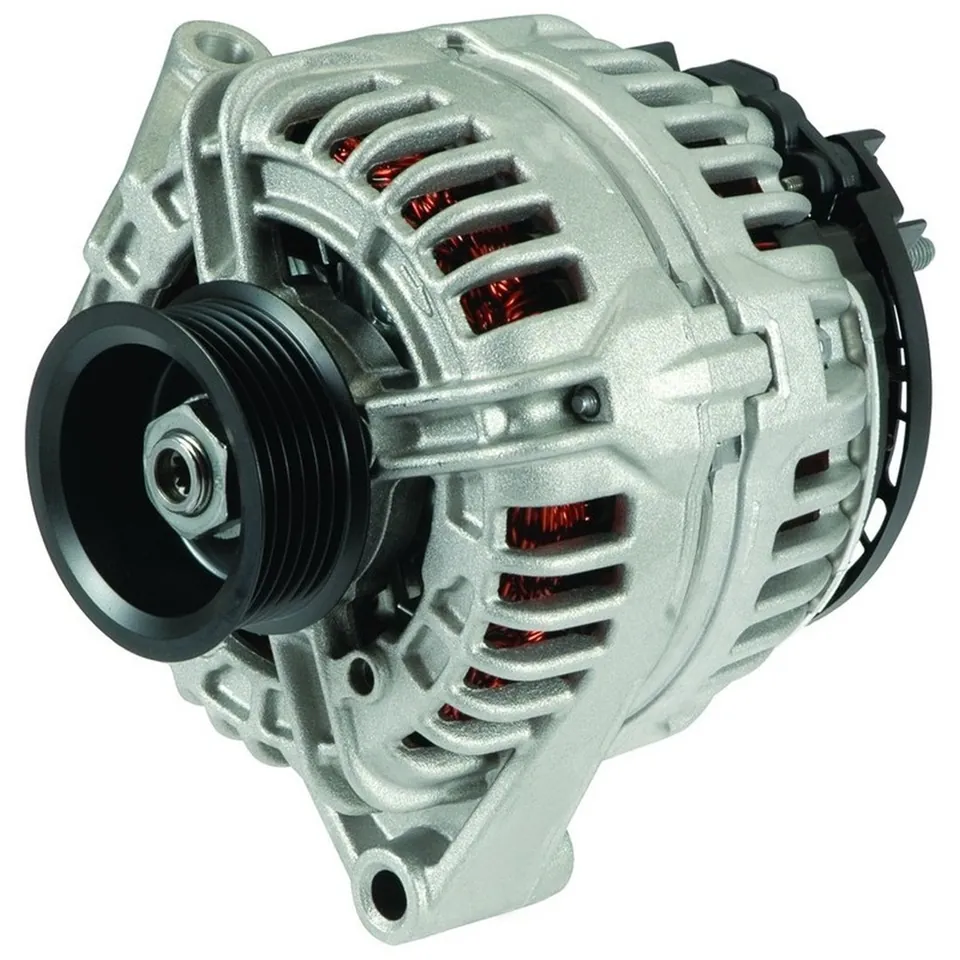

4.1.1. Alternador
Genera electricidad cuando el motor está en marcha. Alimenta los sistemas eléctricos del vehículo y recarga la batería.

Referencia de la imagen
4.1.2. Regulador de voltaje
Controla la tensión que entrega el alternador para mantenerla dentro del rango de funcionamiento previsto por el vehículo.

Referencia de la imagen
4.1.3. Batería
Almacena energía eléctrica para poner en marcha el motor y alimentar los circuitos cuando el alternador no está suministrando energía suficiente.

Referencia de la imagen
4.1.4. Terminales y cables de batería
Conectan la batería con el sistema eléctrico del vehículo. Los terminales deben permitir una conexión firme y conductora.

Referencia de la imagen
4.1.5. Sensor de corriente de batería (BMS, si aplica)
Mide variables eléctricas de la batería para que el sistema de gestión pueda supervisar su carga y funcionamiento. Su presencia y diseño dependen del vehículo.

Referencia de la imagen
4.2. Arranque del motor
4.2.1. Motor de arranque
Convierte la energía eléctrica de la batería en movimiento para hacer girar el motor hasta que pueda funcionar por sí mismo.

Referencia de la imagen
4.2.2. Relé de arranque
Permite que una señal de baja corriente active el circuito de mayor corriente que alimenta el motor de arranque.

Referencia de la imagen
4.2.3. Interruptor de encendido (switch o botón)
Envía la orden de arranque al sistema eléctrico. Puede accionarse con una llave o con un botón.

Referencia de la imagen

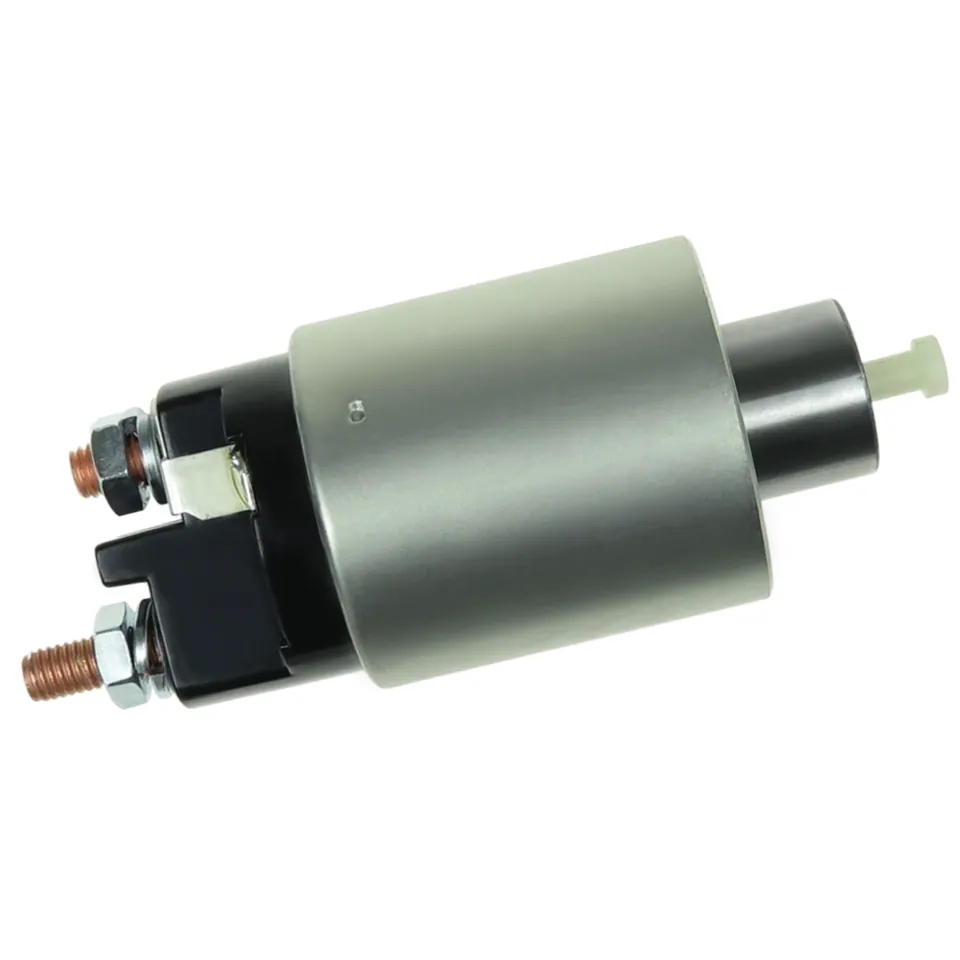

4.2.4. Solenoide de arranque
Activa el motor de arranque y desplaza el piñón para que engrane con el volante del motor.

Referencia de la imagen

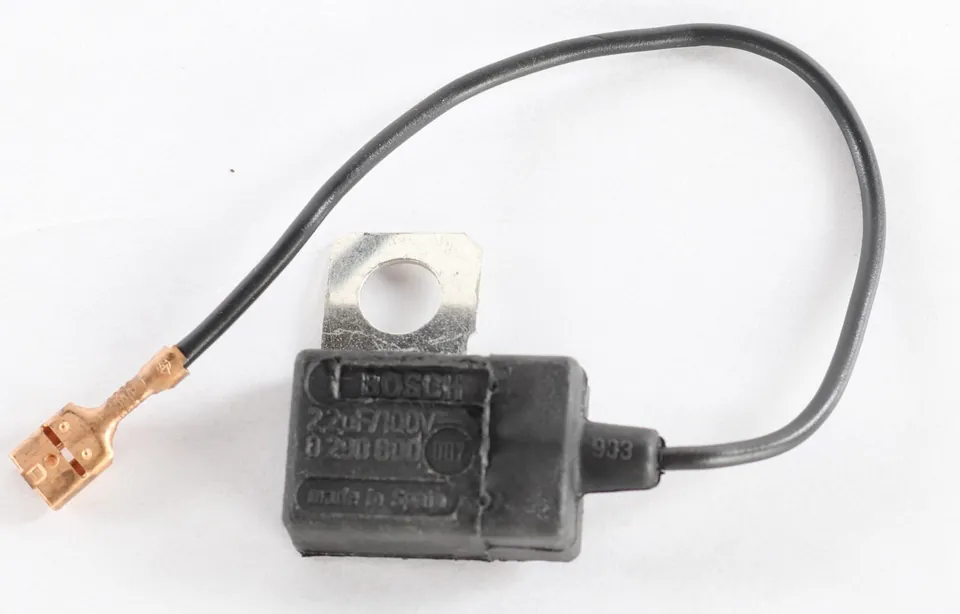

4.2.5. Filtro de ruido (si aplica)
Reduce las interferencias eléctricas que podrían afectar a otros componentes o señales del vehículo. Su uso depende del diseño del sistema.

Referencia de la imagen
4.3. Cableado y distribución
4.3.1. Arnés principal (main harness)
Agrupa y protege los cables que distribuyen energía y señales entre los sistemas del vehículo.

Referencia de la imagen
4.3.2. Arnés de motor
Conecta sensores, actuadores y otros componentes del motor con sus módulos de control y fuentes eléctricas.

Referencia de la imagen

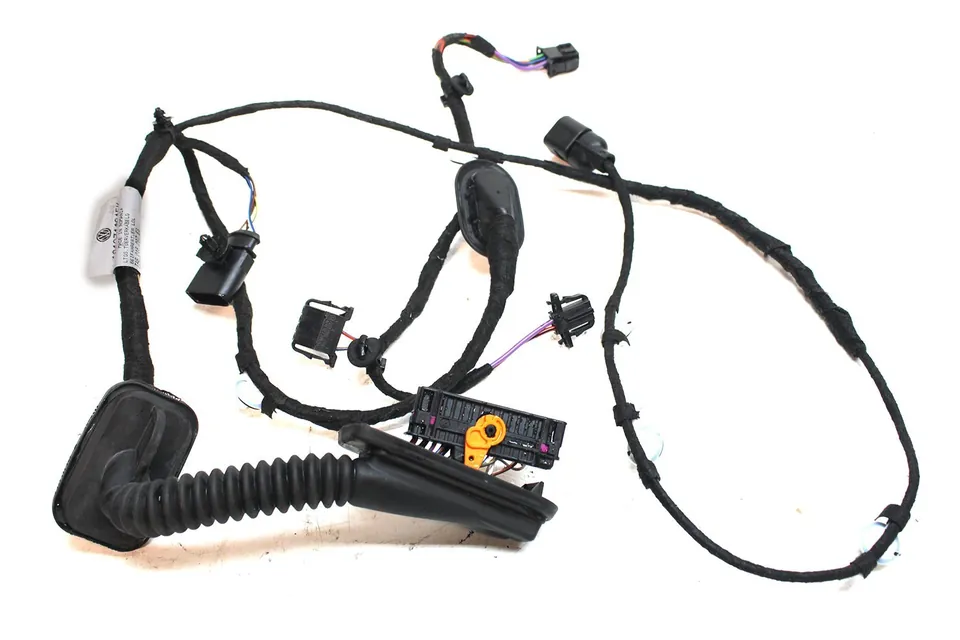

4.3.3. Arnés de puertas y tablero
Lleva alimentación y señales a los componentes de las puertas y del tablero, como interruptores, luces y controles.

Referencia de la imagen

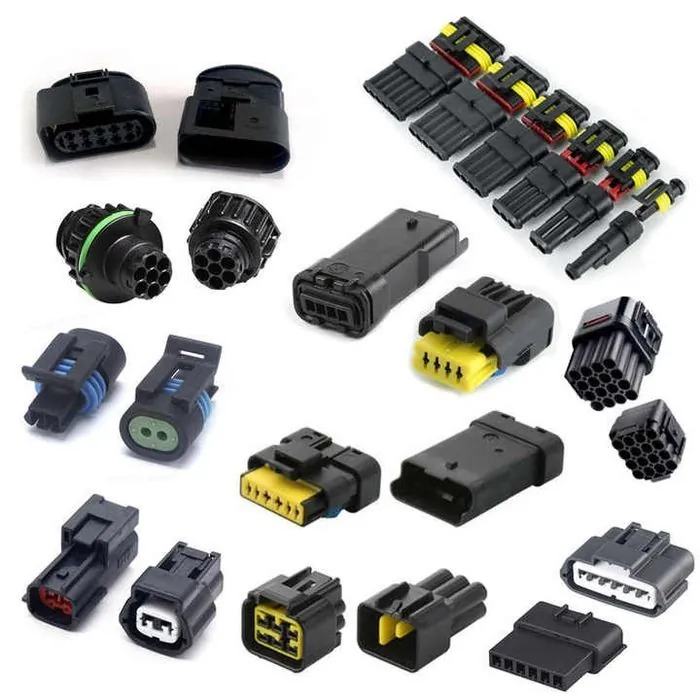

4.3.4. Conectores eléctricos
Unen cables y componentes para transmitir corriente o señales. Su forma y número de contactos varían según su función.

Referencia de la imagen
4.3.5. Fusibles
Protegen los circuitos eléctricos: si la corriente supera el valor previsto, el fusible interrumpe el paso de electricidad.

Referencia de la imagen
4.3.6. Relés
Permiten controlar un circuito de mayor corriente mediante una señal eléctrica de menor corriente.

Referencia de la imagen

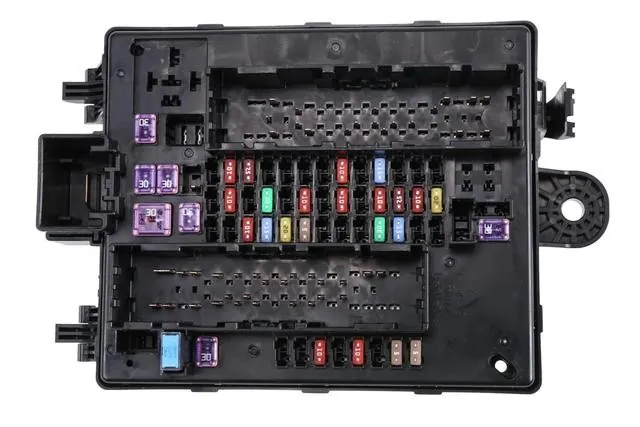

4.3.7. Caja de fusibles (habitáculo y compartimento del motor)
Reúne fusibles y, según el vehículo, relés que protegen y distribuyen energía a distintos circuitos.

Referencia de la imagen
4.3.8. Tierra (ground) y masa
Son los caminos de retorno que completan los circuitos eléctricos. En muchos vehículos, partes metálicas de la carrocería y el motor se usan como masa.

Referencia de la imagen

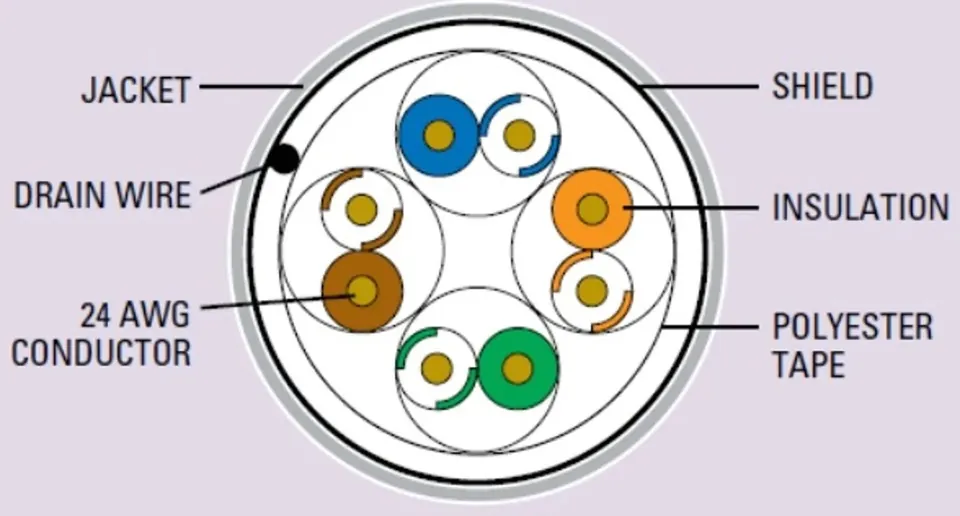

4.3.9. Cableado blindado (sensores críticos)
Incorpora una malla o lámina conductora que reduce las interferencias sobre señales sensibles. Su conexión a masa depende del diseño del circuito.

Referencia de la imagen
4.4. Unidades de control electrónico (ECU/PCM)
Los módulos electrónicos procesan señales y coordinan funciones del vehículo. Pueden estar separados o integrados y compartir información por redes de datos.

Referencia de la imagen
4.4.1. Unidad de control del motor (ECU/PCM)
Procesa las señales del motor y controla funciones como inyección, encendido y emisiones. Un PCM puede integrar también funciones de la transmisión.

Referencia de la imagen
4.4.2. Unidad de transmisión (TCM)
Coordina los cambios de marcha y la presión de trabajo de una transmisión automática utilizando señales de velocidad, carga y temperatura.

Referencia de la imagen
4.4.3. Unidad de frenos (ABS/ESC)
Controla la modulación de los frenos para reducir el bloqueo de ruedas y, cuando incorpora ESC, ayudar a mantener la estabilidad del vehículo.

Referencia de la imagen
4.4.4. Unidad de carrocería (BCM)
Gestiona funciones de carrocería, como iluminación, cierre centralizado y accesorios. Se comunica con otros módulos mediante las redes del vehículo.

Referencia de la imagen
4.4.5. Unidad de airbag (SRS)
Evalúa las señales de colisión y gobierna la activación de airbags y pretensores cuando se cumplen las condiciones previstas por el fabricante.

Referencia de la imagen
4.4.6. Unidad de infoentretenimiento (cuando aplica)
Integra audio, pantalla, conectividad y, según el equipamiento, navegación y cámaras. Puede intercambiar información con otros módulos del vehículo.

Referencia de la imagen
4.4.7. Red de comunicación (CAN, LIN, MOST)
Permite que los módulos intercambien datos. CAN, LIN y MOST son tecnologías diferentes, elegidas según la función y las necesidades de comunicación.

Referencia de la imagen

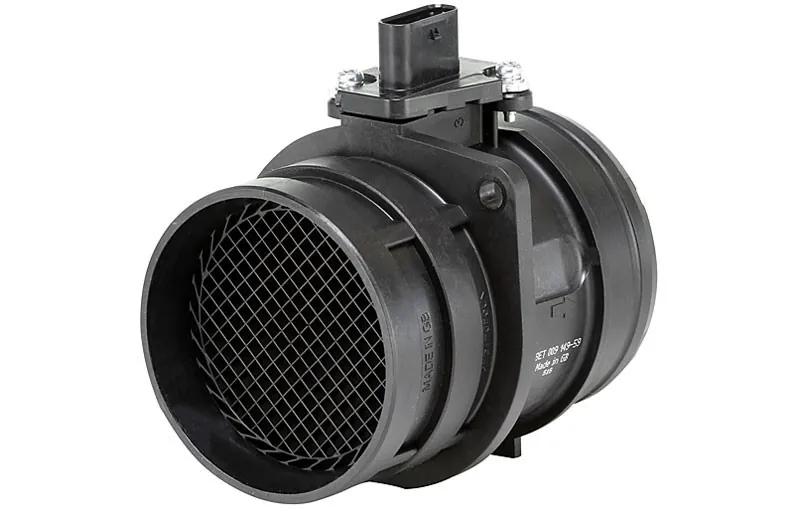

4.5. Sensores del sistema motriz
Los sensores convierten magnitudes físicas del motor y la transmisión en señales para las unidades de control.

Referencia de la imagen
4.5.1. Sensor MAF (flujo de aire)
Mide la masa de aire que entra al motor. La unidad de control utiliza esta información para calcular la inyección y supervisar la admisión.

Referencia de la imagen
4.5.2. Sensor MAP (presión de admisión)
Mide la presión absoluta en el colector de admisión. Ayuda a estimar la carga del motor y a controlar la sobrealimentación cuando corresponde.

Referencia de la imagen

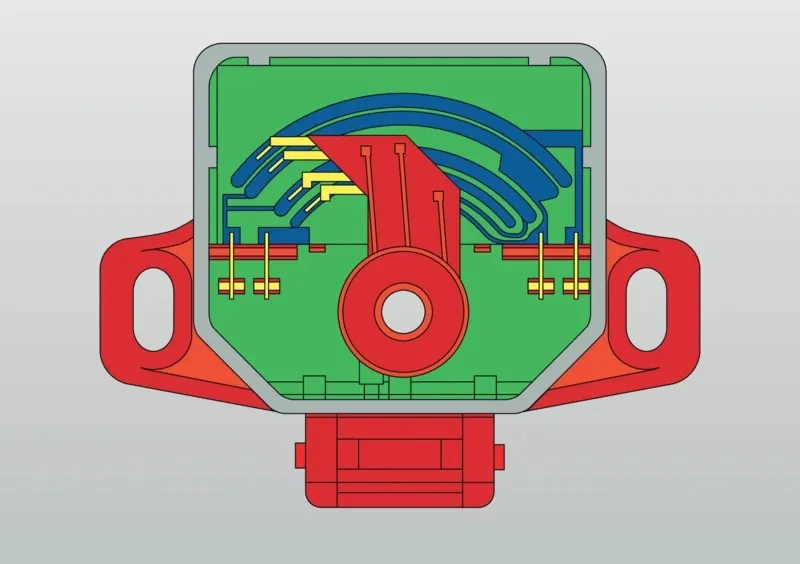

4.5.3. Sensor TPS (posición del acelerador)
Informa la posición de la mariposa de aceleración. En cuerpos electrónicos permite comprobar que su movimiento coincide con la orden de control.

Referencia de la imagen

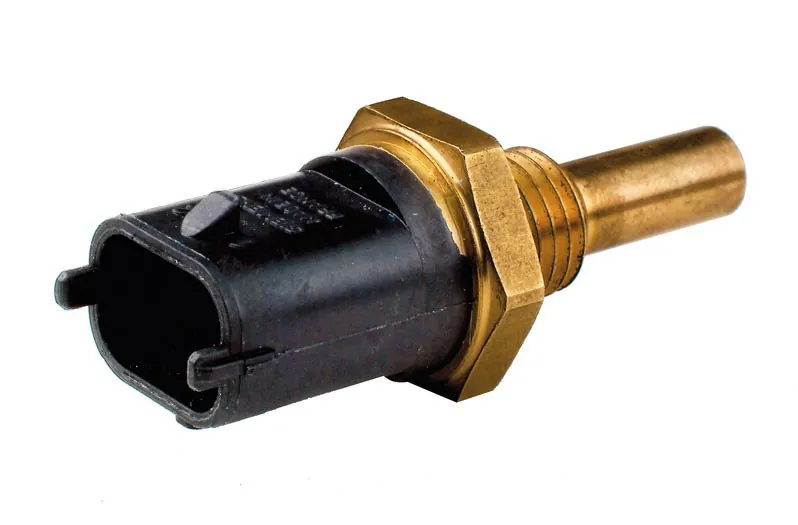

4.5.4. Sensor ECT (temperatura del refrigerante)
Mide la temperatura del refrigerante. Su señal interviene en el enriquecimiento en frío, el control del ventilador y la protección térmica.

Referencia de la imagen
4.5.5. Sensor CKP (cigüeñal)
Detecta la posición angular y la velocidad del cigüeñal. Proporciona una referencia para sincronizar la inyección y, en motores de gasolina, la chispa.

Referencia de la imagen
4.5.6. Sensor CMP (árbol de levas)
Identifica la posición del árbol de levas. Complementa al CKP para reconocer la fase de los cilindros y controlar la distribución variable.

Referencia de la imagen

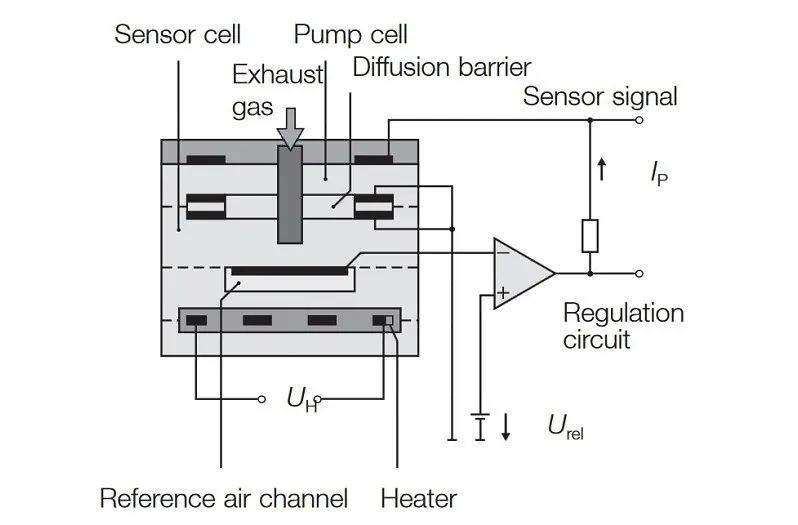

4.5.7. Sensor de O2 (oxígeno)
Detecta el oxígeno residual en el escape. Permite corregir la mezcla o supervisar el catalizador según su ubicación y tecnología.

Referencia de la imagen

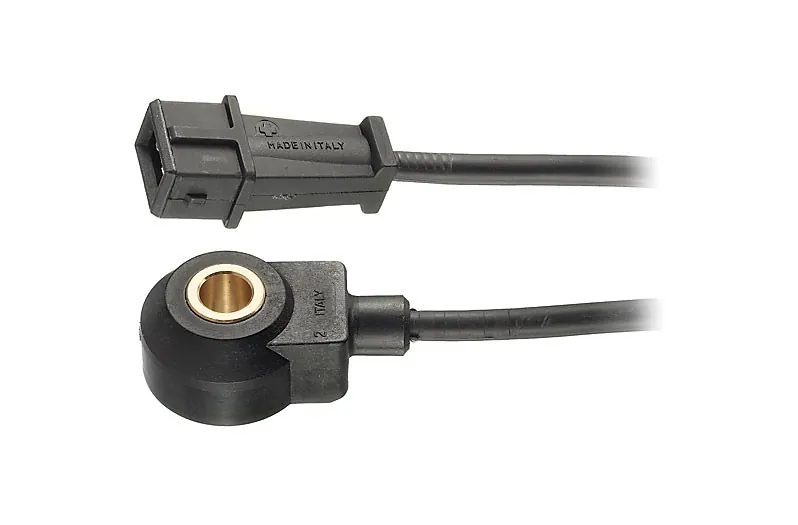

4.5.8. Sensor de detonación (knock)
Detecta vibraciones características de la detonación. La unidad de control puede modificar el avance de encendido para reducir este fenómeno.

Referencia de la imagen
4.5.9. Sensor IAT (temperatura de aire)
Mide la temperatura del aire de admisión. La computadora utiliza su señal para corregir los cálculos de carga, combustible y encendido.

Referencia de la imagen

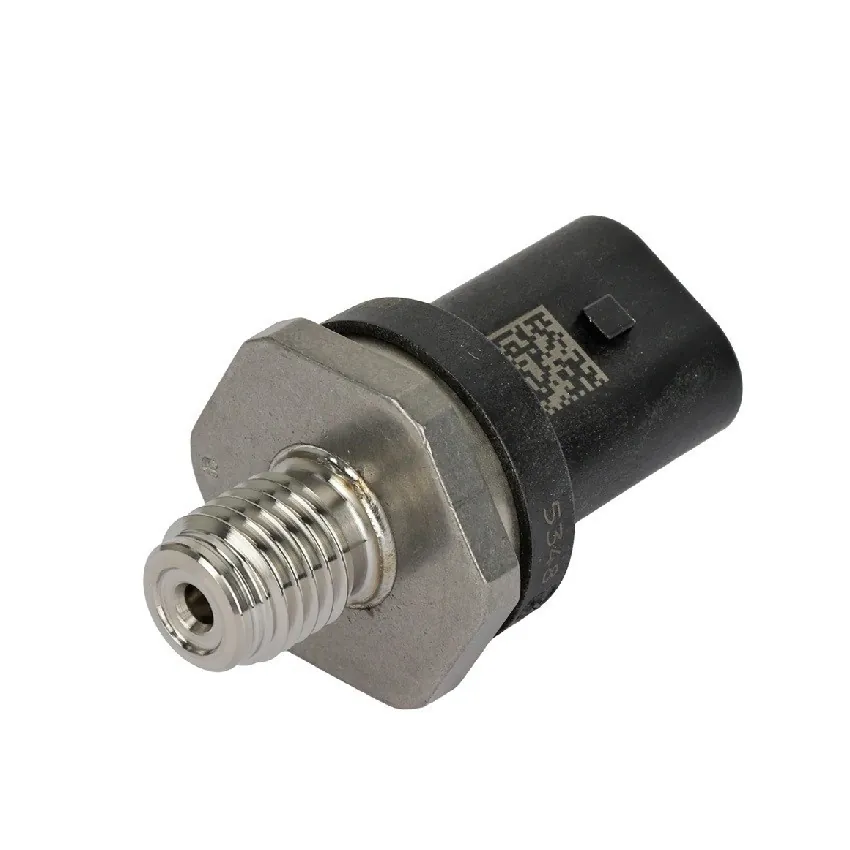

4.5.10. Sensor de presión de combustible
Mide la presión de combustible en la zona donde está instalado. Permite supervisar y regular la alimentación o la presión del riel.

Referencia de la imagen
4.5.11. Sensor de nivel de combustible
Estima la cantidad de combustible almacenada en el tanque. Habitualmente utiliza un flotador asociado a un elemento eléctrico de medición.

Referencia de la imagen
4.5.12. Sensor de velocidad del vehículo (VSS)
Informa la velocidad de desplazamiento del vehículo. Puede ser un sensor dedicado o una señal calculada a partir de los sensores de rueda.

Referencia de la imagen
4.6. Actuadores del sistema motriz
Los actuadores transforman órdenes de control en acciones físicas, como abrir una válvula, dosificar combustible o generar una chispa.

Referencia de la imagen
4.6.1. Inyectores
Dosifican y pulverizan el combustible. La unidad de control determina su activación de acuerdo con la carga, las revoluciones y otras condiciones del motor.

Referencia de la imagen

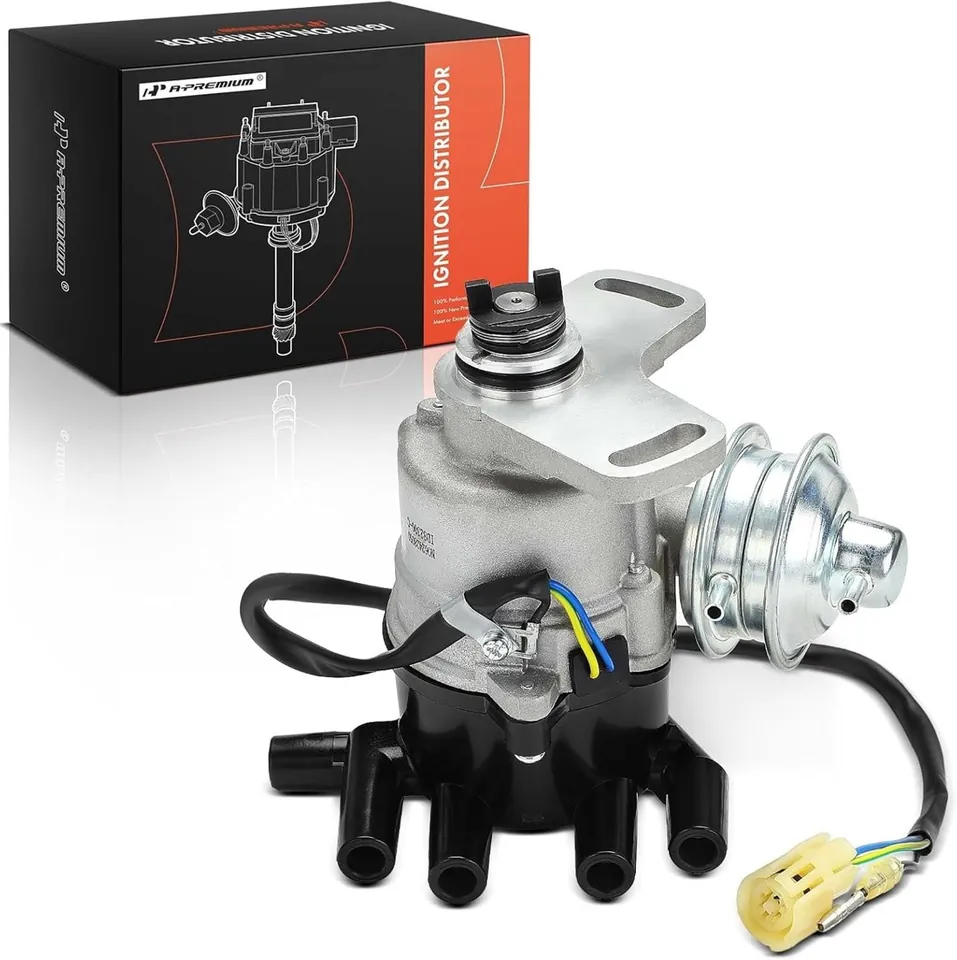

4.6.2. Bobinas de encendido
Elevan la tensión eléctrica para producir la chispa en las bujías. Pueden ser individuales, compartidas o una sola bobina con distribuidor.

Referencia de la imagen

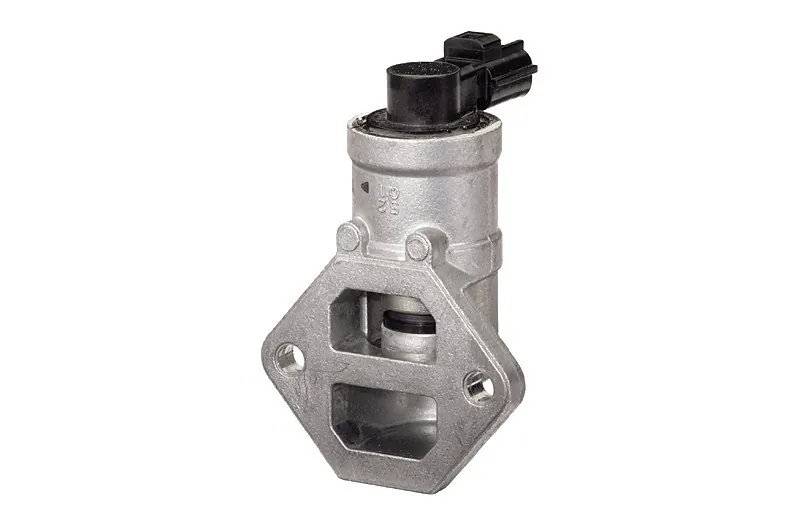

4.6.3. Válvula IAC (control de aire en ralentí)
Regula el aire que evita la mariposa para estabilizar el ralentí. En muchos motores con acelerador electrónico esta función la realiza la propia mariposa.

Referencia de la imagen

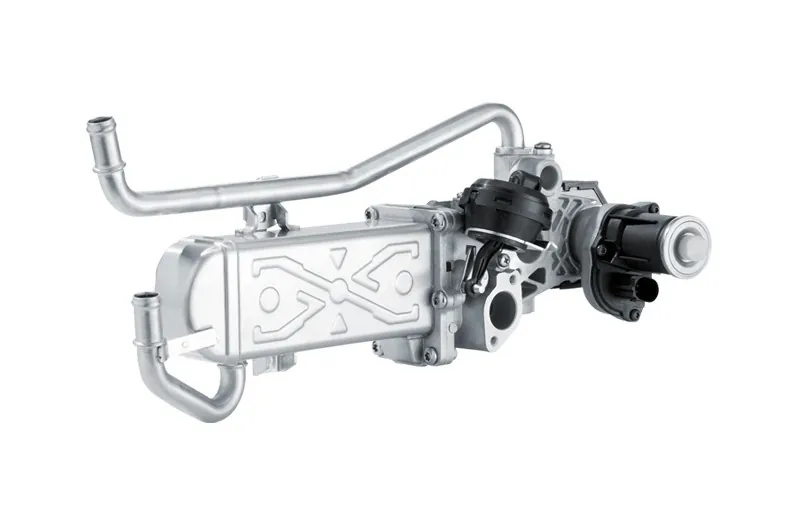

4.6.4. Válvula EGR
Controla la recirculación de una parte del escape hacia la admisión. Ayuda a reducir la formación de óxidos de nitrógeno en determinadas condiciones.

Referencia de la imagen

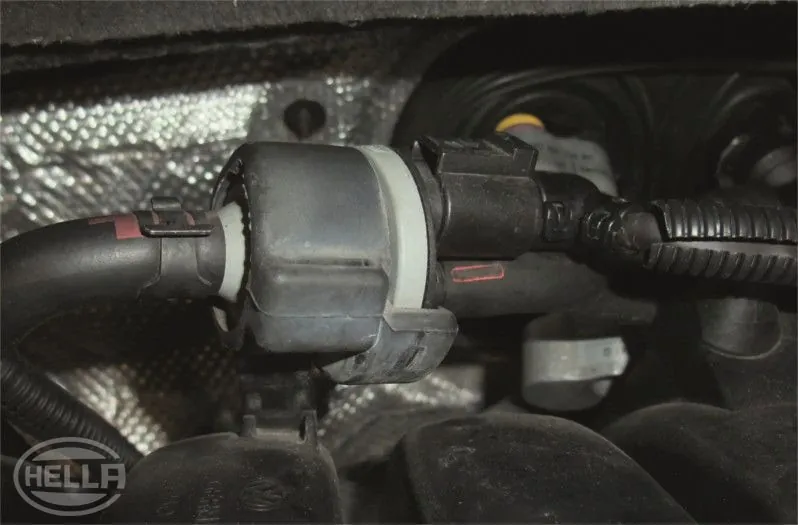

4.6.5. Válvula de purga de canister
Dosifica el paso de vapores de combustible desde el canister hacia la admisión para quemarlos en el motor.

Referencia de la imagen

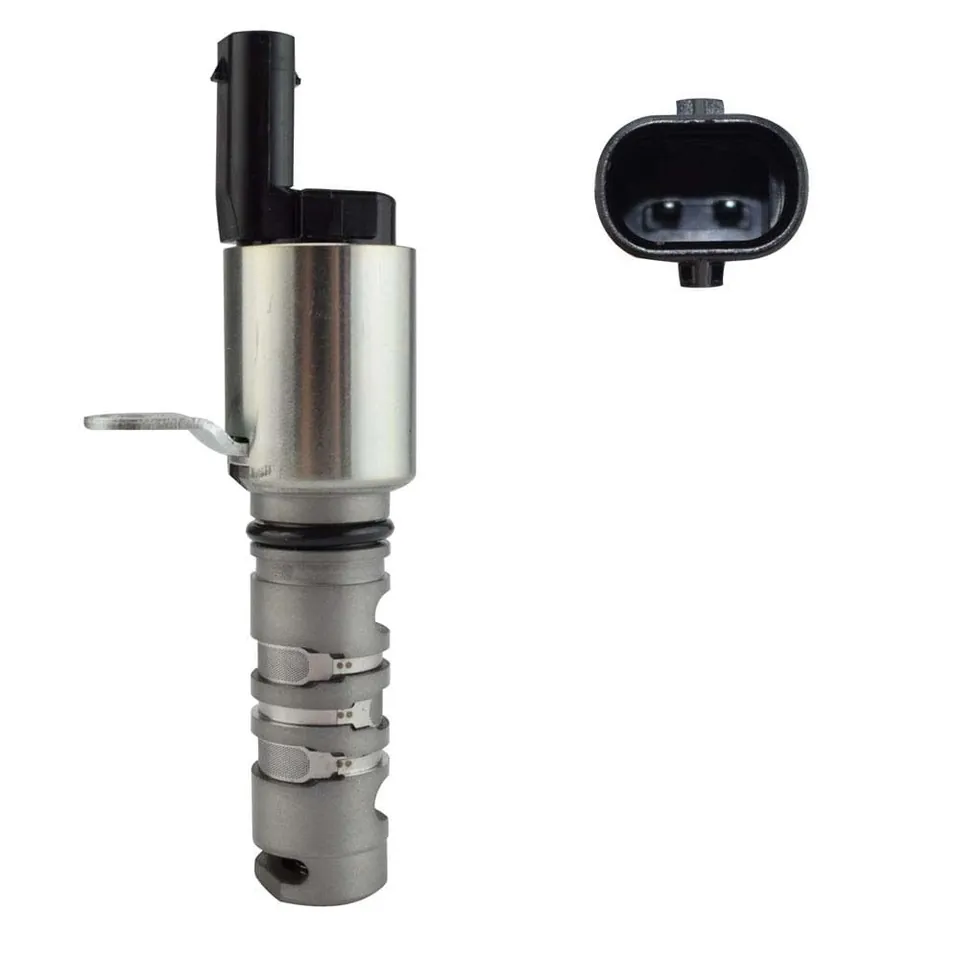

4.6.6. Solenoides de distribución variable
Controlan el flujo de aceite hacia los variadores de fase. Así permiten adelantar o atrasar los árboles de levas según la estrategia del motor.

Referencia de la imagen

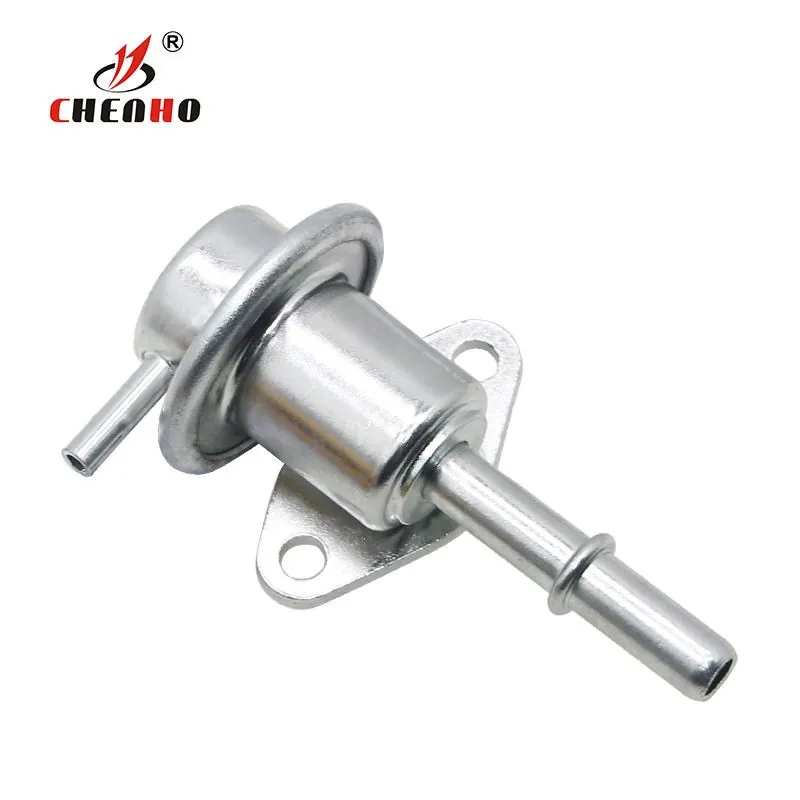

4.6.7. Válvulas de control de presión de combustible
Regulan la presión mediante el control del caudal o de la descarga de combustible. Su ubicación y modo de actuación dependen del sistema.

Referencia de la imagen
4.7. Iluminación y señalización
El alumbrado permite ver el entorno y comunicar la presencia y las maniobras del vehículo a otros usuarios de la vía.

Referencia de la imagen
4.7.1. Faros principales (halógeno, xenón, LED)
Iluminan la vía mediante lámparas halógenas, descarga de xenón o LED. Cada tecnología requiere una óptica y una alimentación eléctrica específicas.

Referencia de la imagen
4.7.2. Luces de cruce y carretera
Las luces de cruce iluminan limitando el deslumbramiento. Las de carretera amplían el alcance y se utilizan cuando las condiciones del tránsito lo permiten.

Referencia de la imagen

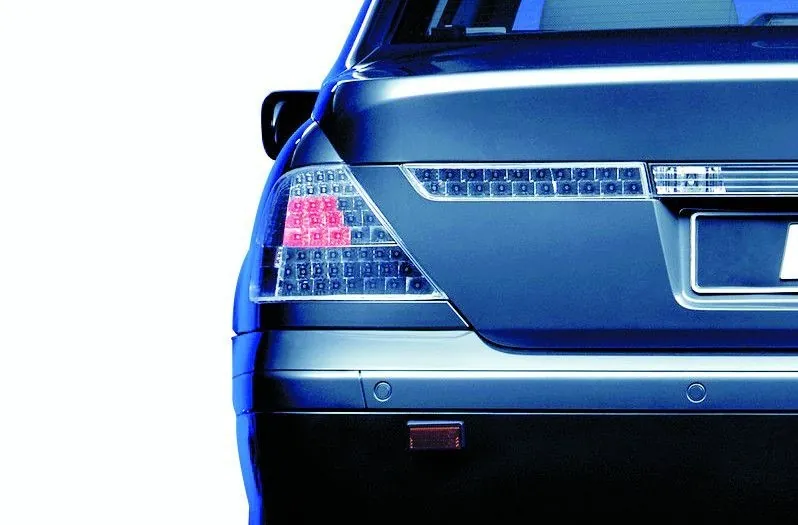

4.7.3. Luces de posición y estacionamiento
Hacen visible la presencia y el contorno del vehículo. No proporcionan por sí solas iluminación suficiente para conducir de noche.

Referencia de la imagen
4.7.4. Intermitentes (direccionales)
Emiten destellos para comunicar cambios de dirección o maniobras. Al funcionar simultáneamente como luces de emergencia advierten una situación especial.

Referencia de la imagen

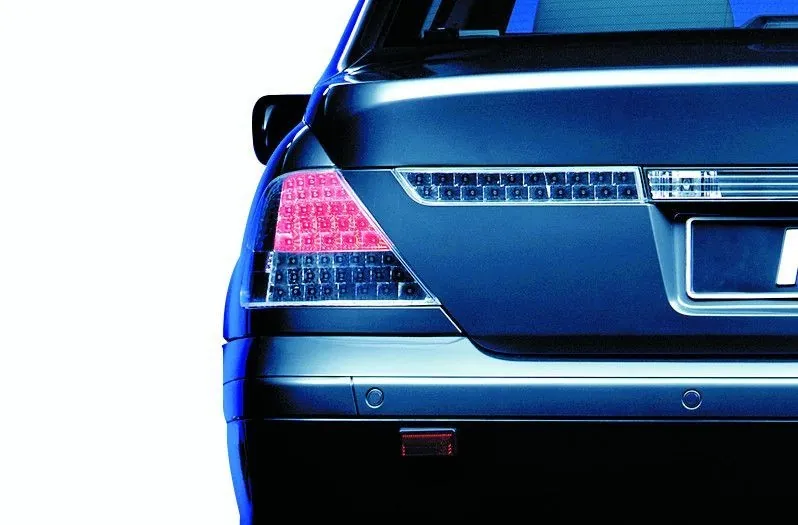

4.7.5. Luces de freno
Se encienden para advertir a quienes circulan detrás que el vehículo está frenando. Su activación depende del sistema de control del vehículo.

Referencia de la imagen

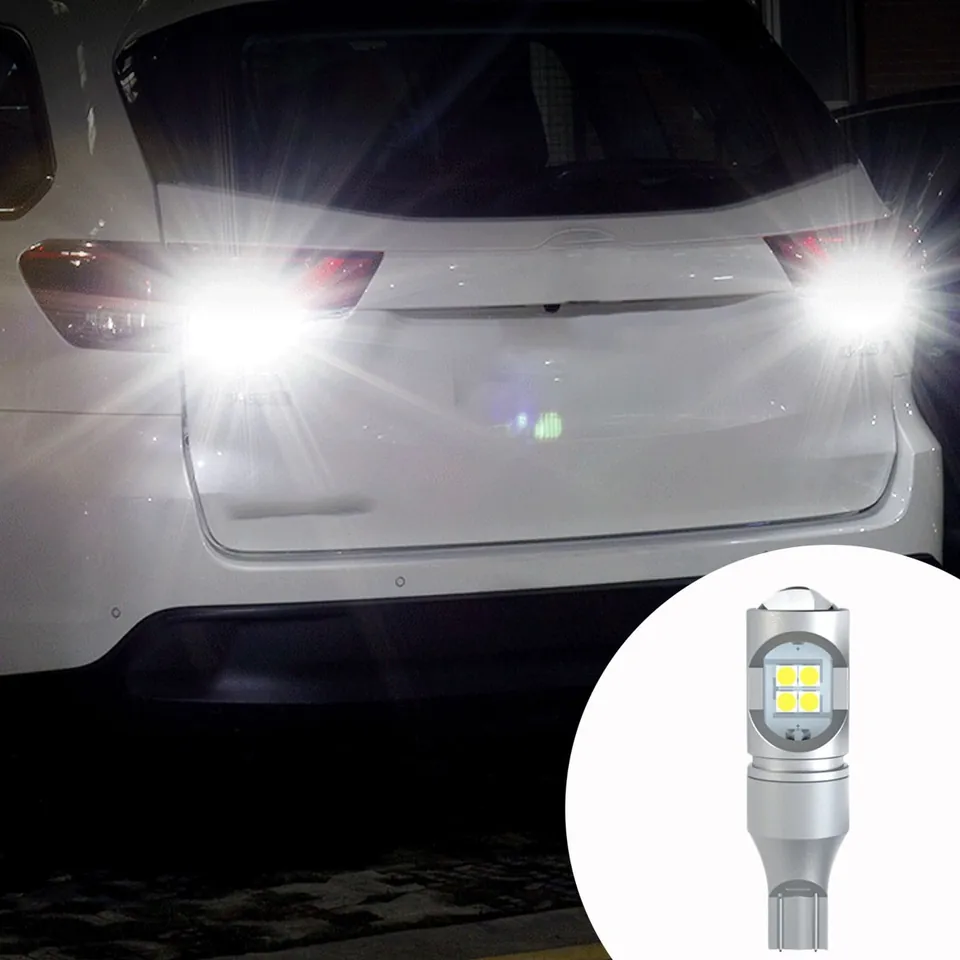

4.7.6. Luces de reversa
Se iluminan al seleccionar marcha atrás para advertir la maniobra y facilitar la visión de la zona posterior.

Referencia de la imagen

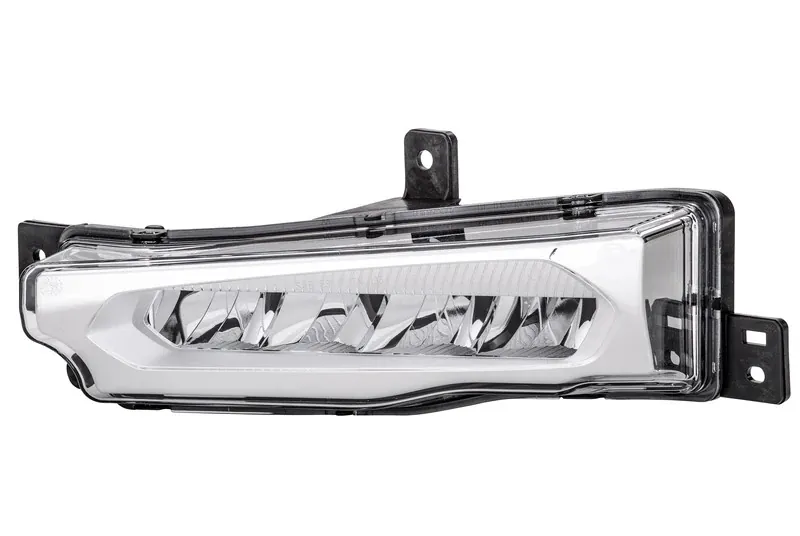

4.7.7. Luces antiniebla
Las delanteras mejoran la iluminación próxima en ciertas condiciones de visibilidad reducida. Las traseras aumentan la visibilidad del vehículo para otros conductores.

Referencia de la imagen

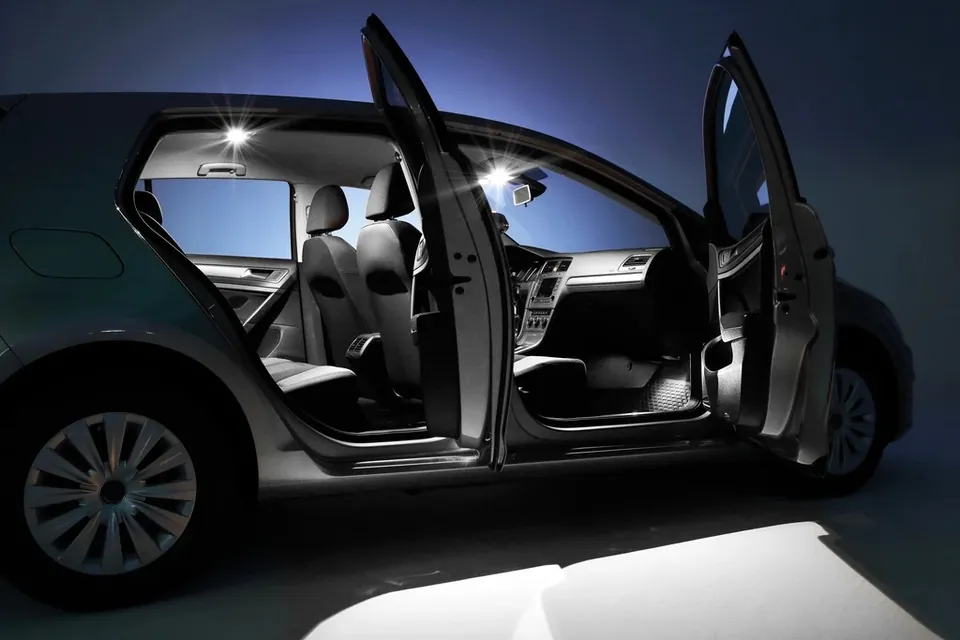

4.7.8. Iluminación interior
Ilumina el habitáculo, el maletero y zonas de acceso. Puede controlarse manualmente o mediante señales de apertura de puertas.

Referencia de la imagen
4.7.9. Luz de tablero y controles
Permite leer instrumentos y reconocer mandos con poca luz. Su intensidad suele regularse para facilitar la visión nocturna.

Referencia de la imagen

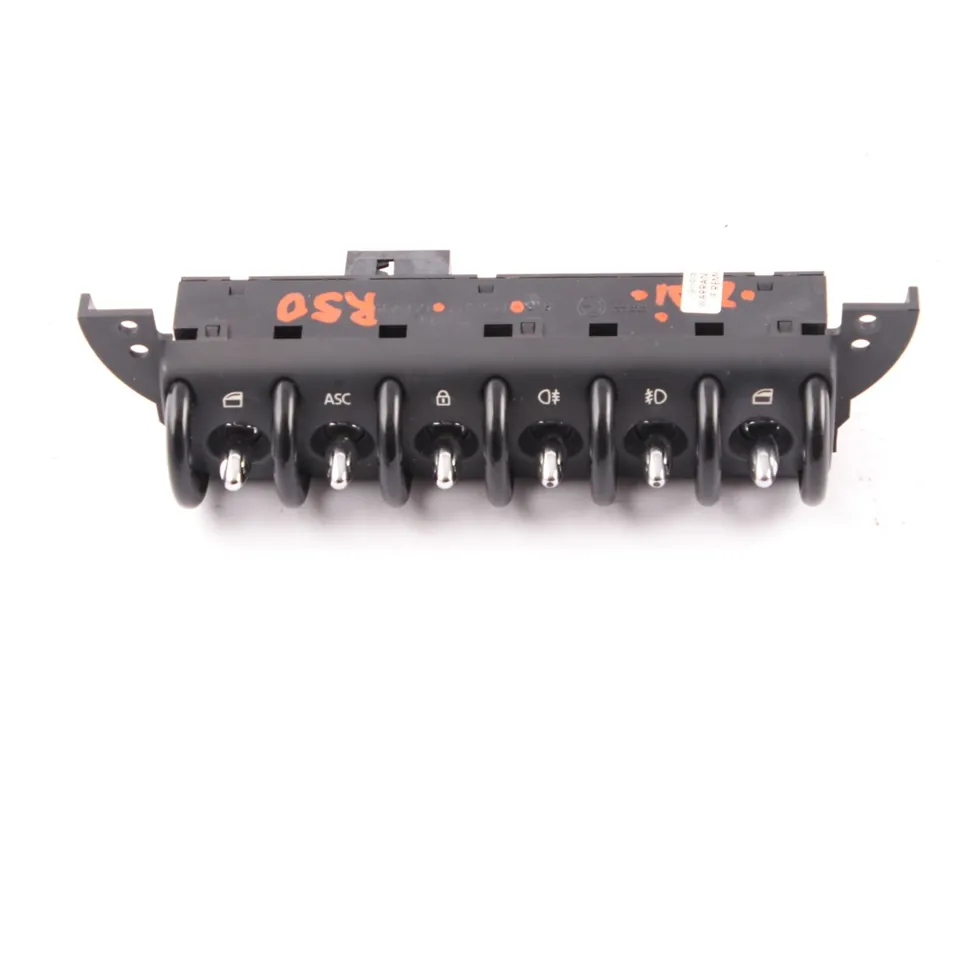

4.8. Control interior y accesorios eléctricos
Los accesorios eléctricos facilitan el control y el uso del vehículo mediante mandos, motores y módulos distribuidos por el habitáculo.

Referencia de la imagen
4.8.1. Interruptores y botones
Permiten al conductor accionar funciones eléctricas. Pueden conmutar corriente directamente o enviar una orden a un módulo electrónico.

Referencia de la imagen
4.8.2. Elevadores eléctricos de ventanas
Utilizan un motor y un mecanismo elevador para mover los cristales. Algunos incorporan función automática y protección contra atrapamientos.

Referencia de la imagen
4.8.3. Espejos eléctricos
Ajustan la orientación mediante pequeños motores. Según el equipamiento, también pueden plegarse, desempañarse o recordar posiciones.

Referencia de la imagen
4.8.4. Cierre centralizado
Acciona coordinadamente los seguros de las puertas mediante actuadores eléctricos. Puede recibir órdenes de una llave, un mando o un botón interior.

Referencia de la imagen

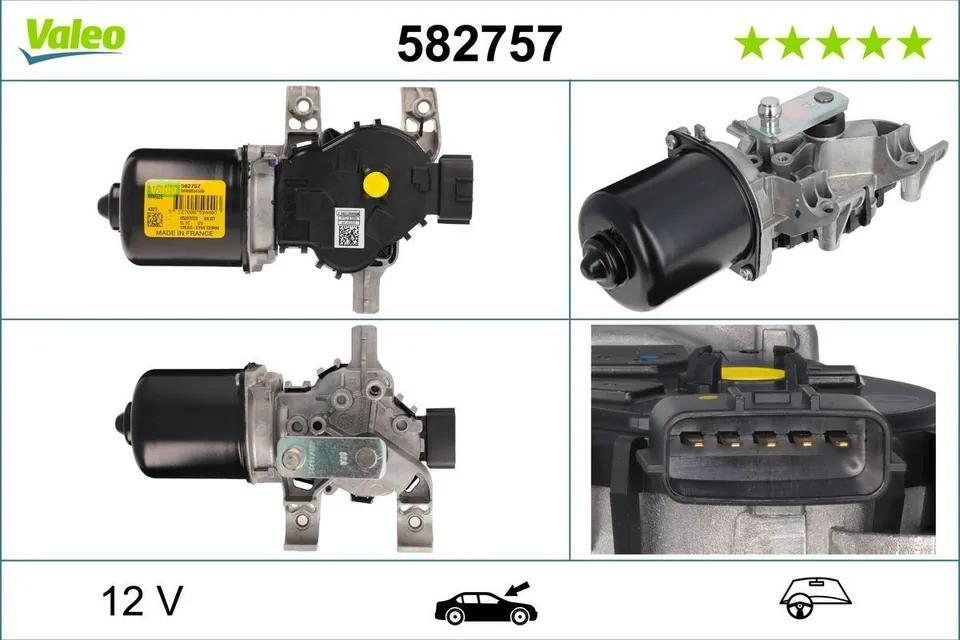

4.8.5. Limpiaparabrisas (motor, brazos, bomba de agua)
El motor mueve los brazos y escobillas que limpian el cristal. La bomba del lavaparabrisas suministra líquido desde su depósito.

Referencia de la imagen
4.8.6. Toma de corriente (12V)
Proporciona alimentación a accesorios compatibles con la red nominal de 12 V. La corriente disponible está limitada por el diseño y el fusible del circuito.

Referencia de la imagen

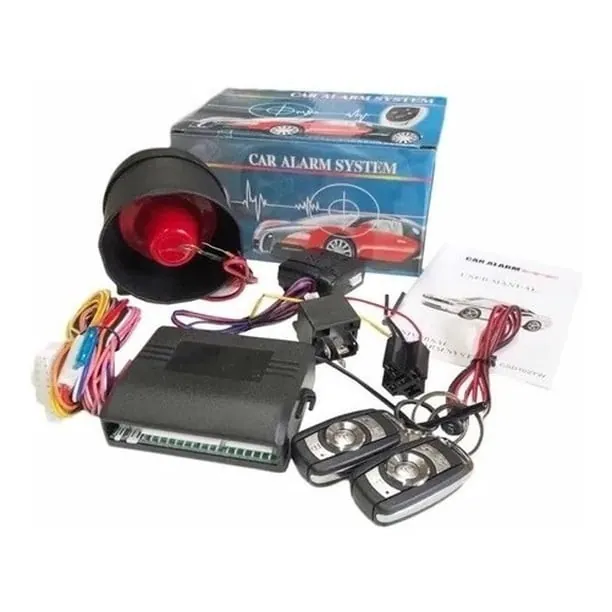

4.8.7. Alarma
Detecta determinadas condiciones de intrusión y genera avisos sonoros o luminosos. Puede integrarse con el cierre centralizado y el inmovilizador.

Referencia de la imagen
4.8.8. GPS/antena
La antena recibe señales de posicionamiento por satélite y el receptor calcula la ubicación. Esta información sirve a la navegación y otras funciones conectadas.

Referencia de la imagen
4.8.9. Cámara de retroceso
Muestra la zona posterior del vehículo para ayudar durante la marcha atrás. El campo visible depende de la posición y la lente de la cámara.

Referencia de la imagen
4.8.10. Pantallas y multimedia
Presentan información y permiten manejar audio, navegación y conectividad. Algunas pantallas también ofrecen controles de climatización y ajustes del vehículo.
