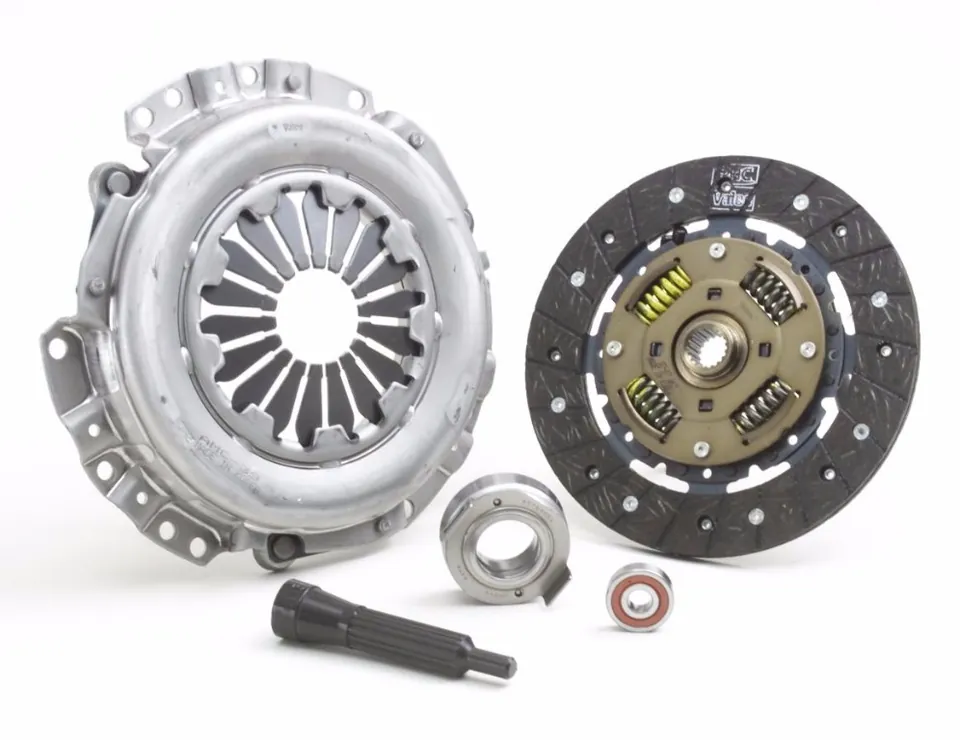

2.1. Embrague (solo en cajas manuales)

Referencia de la imagen
2.1.1. Disco de embrague

Referencia de la imagen
2.1.2. Plato de presión

Referencia de la imagen

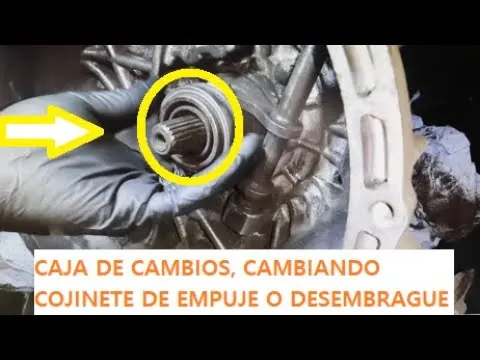

2.1.3. Collarín o balinera de empuje

Referencia de la imagen
2.1.4. Horquilla de embrague

Referencia de la imagen

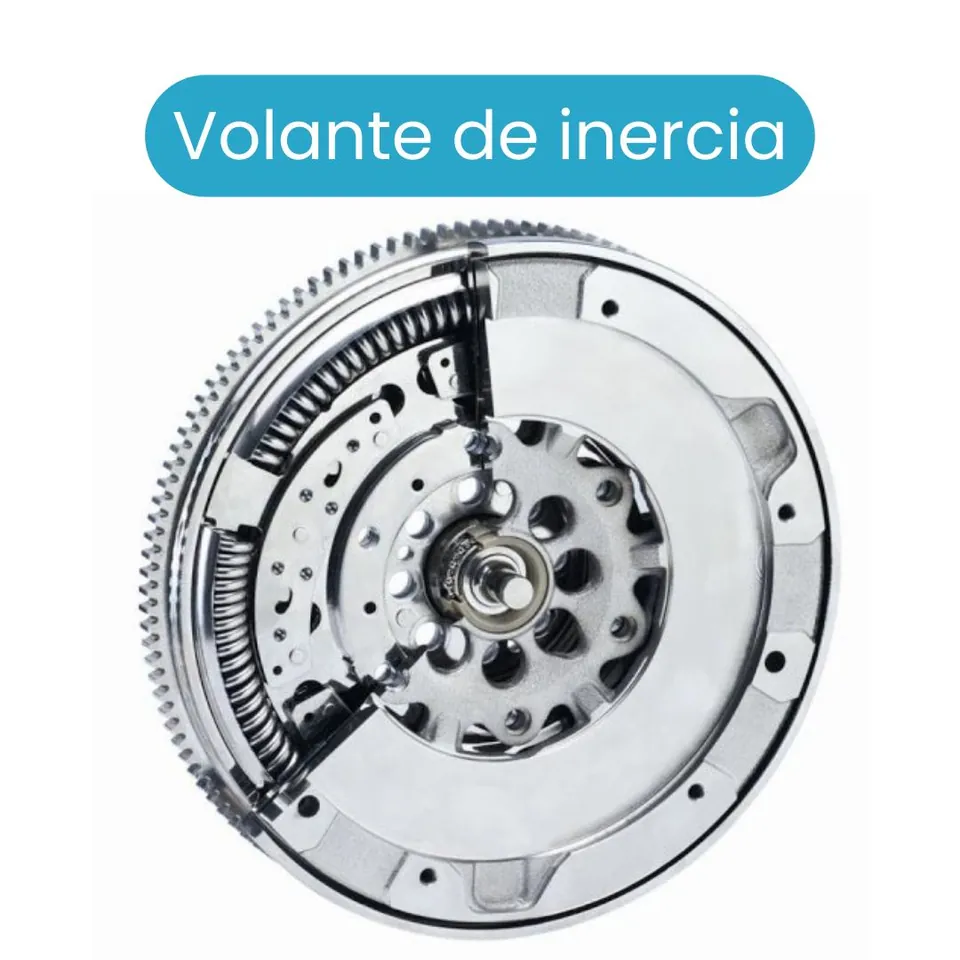

2.1.5. Volante de inercia

Referencia de la imagen
2.1.6. Cilindro maestro y esclavo (embrague hidráulico)

Referencia de la imagen

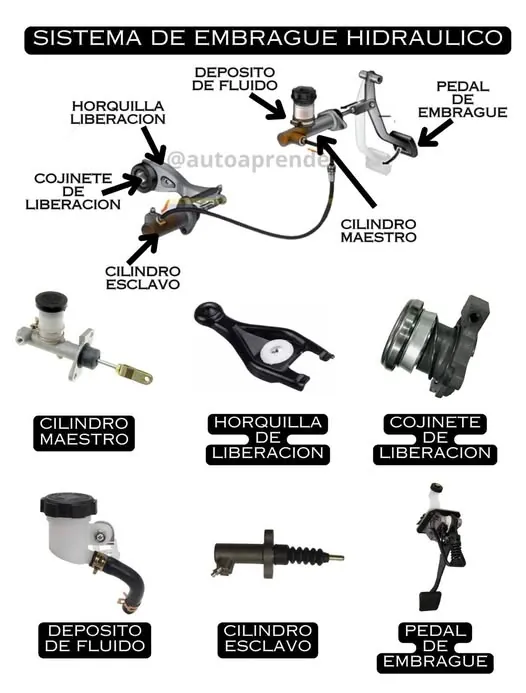

2.1.7. Sistema de accionamiento (mecánico, hidráulico o electrónico)

Referencia de la imagen

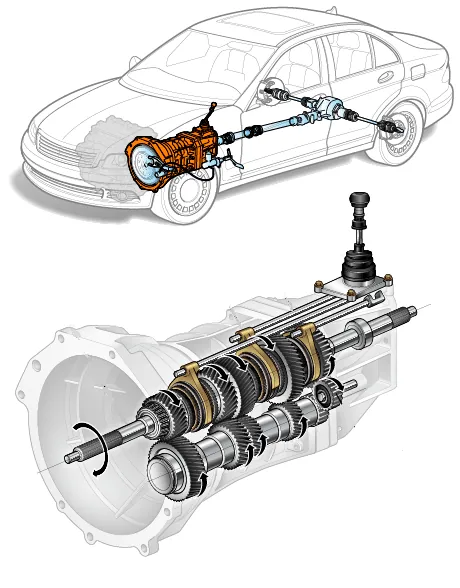

2.2. Transmisión o caja de cambios

Referencia de la imagen

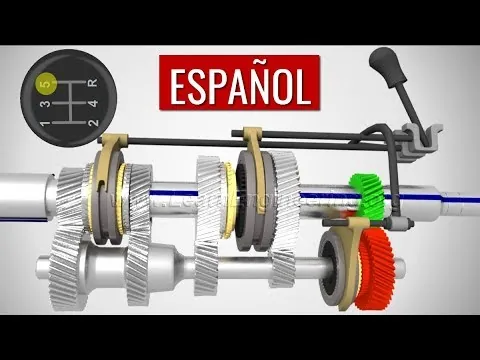

2.2.1. Caja de cambios manual

Referencia de la imagen

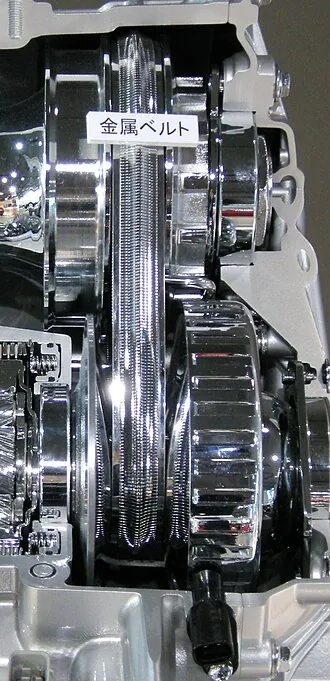

2.2.2. Caja de cambios automática (convencional, CVT, DCT)
Cambia la relación entre motor y ruedas sin que el conductor seleccione cada marcha. Las automáticas convencionales suelen usar trenes planetarios; las CVT varían la relación continuamente; las DCT alternan dos embragues para preparar los cambios.

Referencia de la imagen

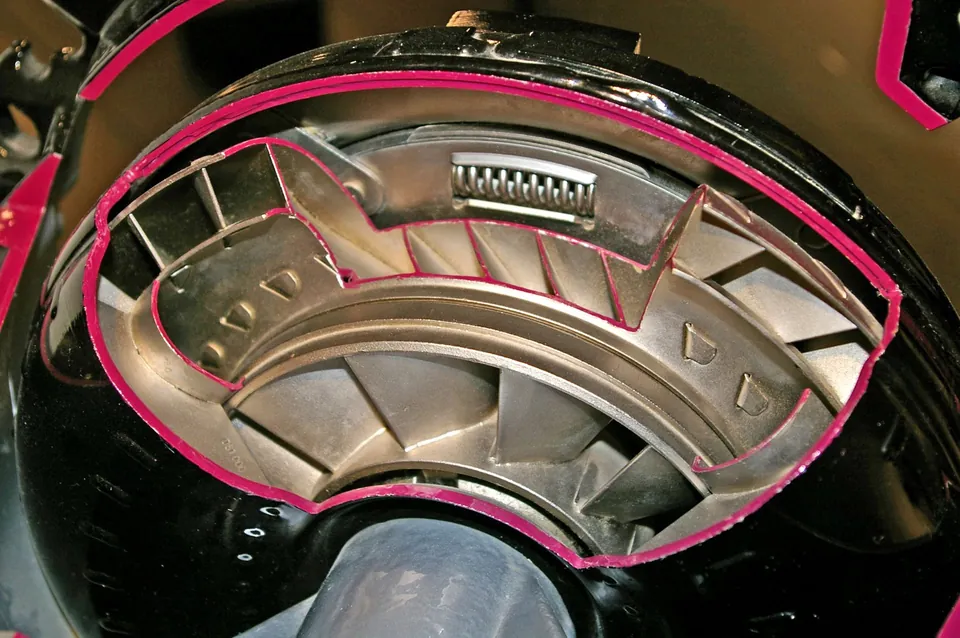

2.2.3. Convertidor de par
Acopla el motor con una transmisión automática mediante fluido. Puede multiplicar el par al iniciar el movimiento; un embrague de bloqueo reduce el deslizamiento en ciertas condiciones.

Referencia de la imagen
2.2.4. Selector de cambios
El mando del conductor comunica la posición elegida a la transmisión. Puede hacerlo mediante varillas, cables o señales eléctricas y actuadores, según el diseño.

Referencia de la imagen

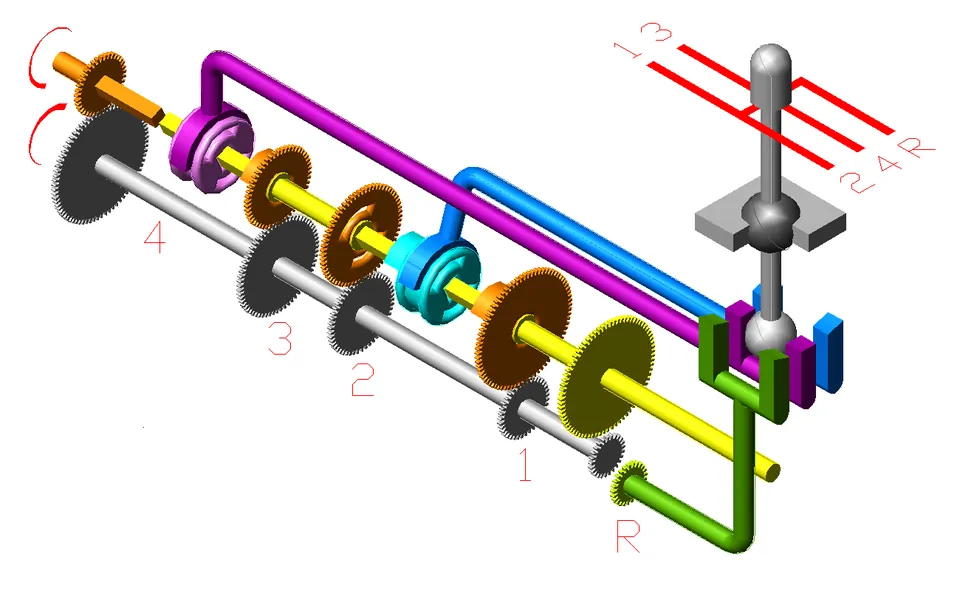

2.2.5. Sincronizadores
En muchas cajas manuales, igualan la velocidad de giro del engranaje y el eje antes de acoplarlos. Esto ayuda a que el cambio de marcha ocurra sin golpes ni rechinidos.

Referencia de la imagen

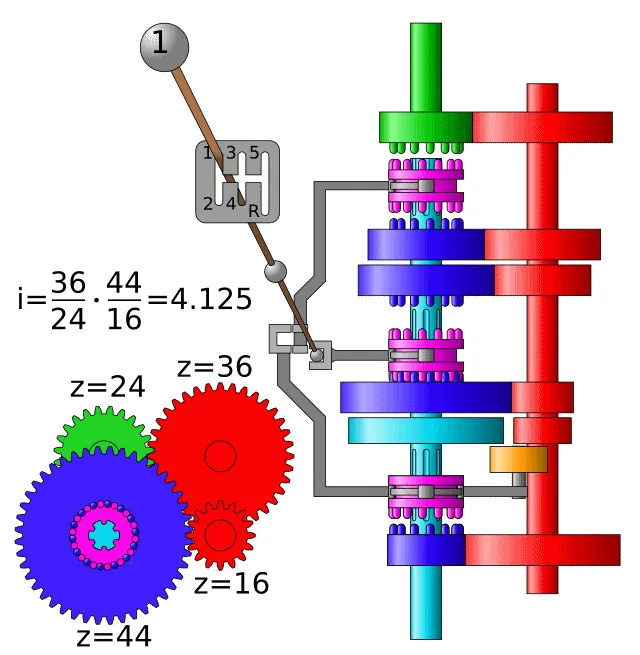

2.2.6. Engranajes: primaria, secundaria y marcha atrás
Los engranajes de los ejes de entrada y salida producen distintas relaciones de velocidad y par. La marcha atrás invierte el sentido de giro mediante una disposición que varía según la caja.

Referencia de la imagen

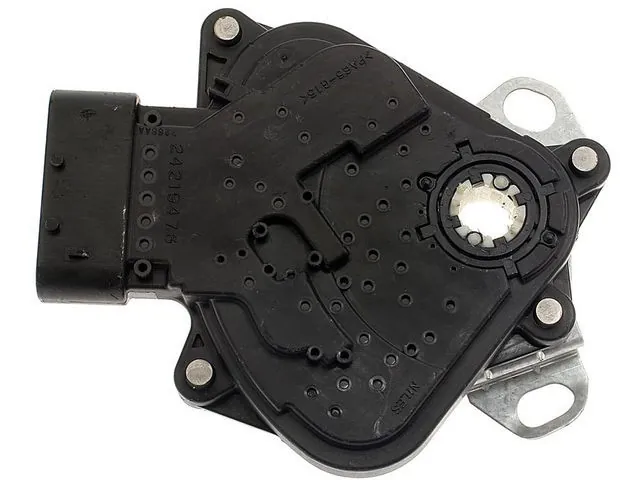

2.2.7. Sensor de posición del selector (PRNDL)
Detecta la posición seleccionada —por ejemplo, P, R, N o D— y comunica esa información al módulo de control. Según el vehículo, puede estar integrado en un interruptor o sensor de rango, o formar parte de otro conjunto.

Referencia de la imagen

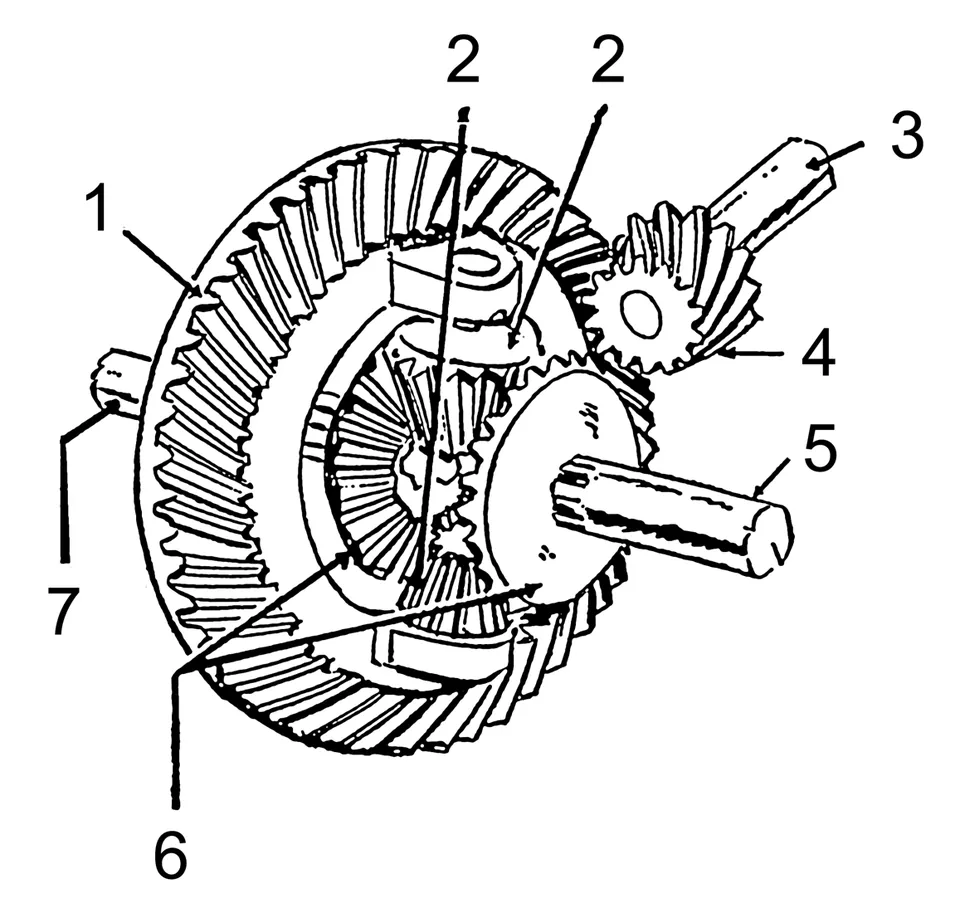

2.3. Diferencial
Permite que las ruedas motrices de un mismo eje giren a velocidades distintas al tomar una curva y transmite el par hacia ellas. El tipo de diferencial determina cómo reparte el esfuerzo cuando cambia la adherencia.

Referencia de la imagen

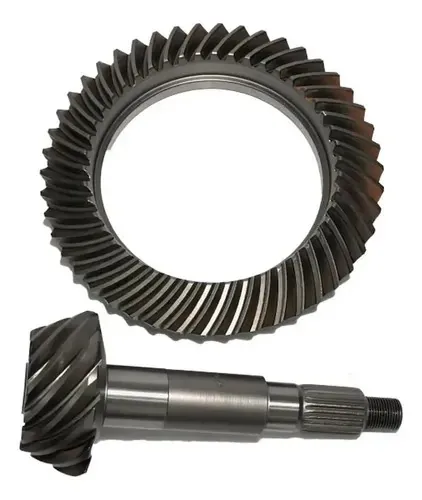

2.3.1. Corona
Engranaje grande del conjunto final que recibe el movimiento del piñón de ataque y lo transmite a la caja del diferencial. Su relación con el piñón contribuye a la reducción final.

Referencia de la imagen
2.3.2. Piñón
Engranaje que transmite el giro del árbol de transmisión a la corona. La forma de sus dientes y su ajuste influyen en el contacto, el ruido y la duración del conjunto.

Referencia de la imagen
2.3.3. Satélites y planetarios
Los satélites giran dentro de la caja del diferencial y engranan con los planetarios conectados a los semiejes. Al avanzar en línea recta suelen girar juntos con la caja; al girar, permiten velocidades distintas entre ruedas.

Referencia de la imagen

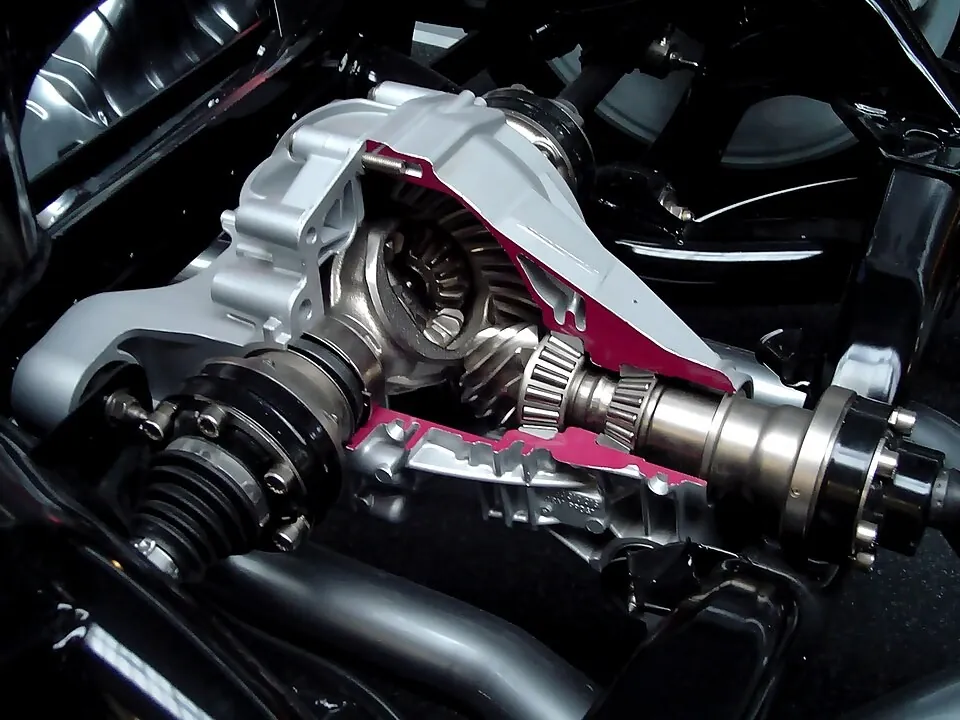

2.3.4. Caja del diferencial
Carcasa giratoria que sostiene los engranajes internos y recibe el movimiento de la corona. Su diseño puede variar entre diferenciales abiertos, autoblocantes y otros sistemas.

Referencia de la imagen

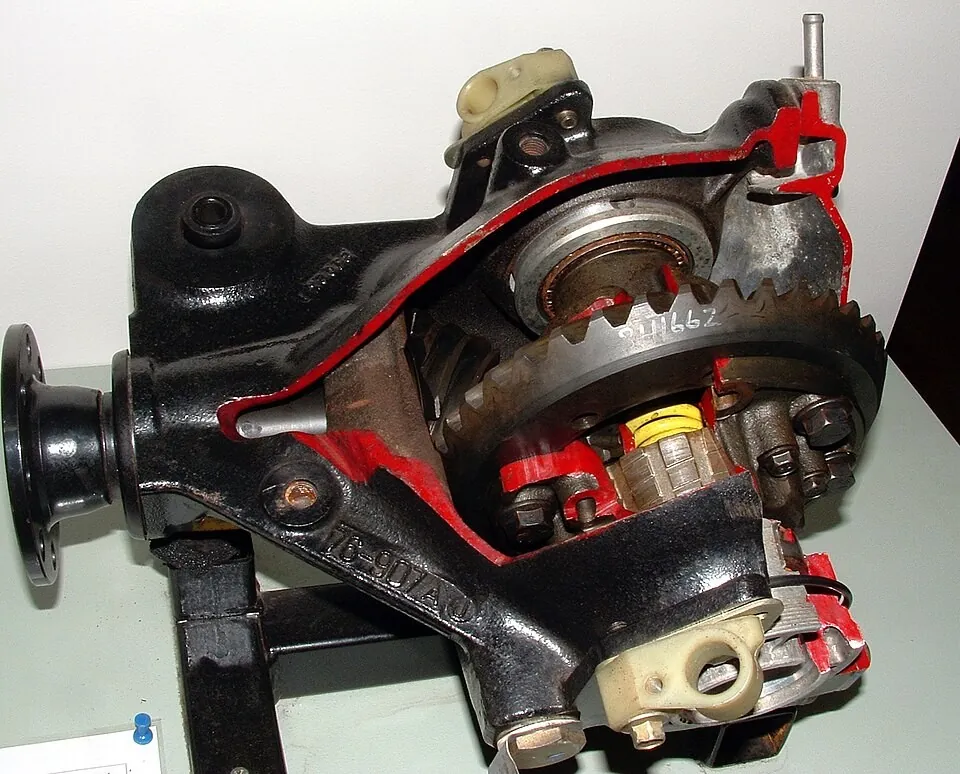

2.3.5. Diferencial autoblocante
Limita la diferencia de giro entre las ruedas motrices cuando una pierde adherencia. Puede hacerlo mediante discos de fricción, engranajes helicoidales u otros mecanismos; no todos los sistemas funcionan igual.

Referencia de la imagen
2.3.6. Lubricación y ventilación del diferencial
El lubricante reduce fricción y ayuda a disipar calor. El respiradero permite compensar cambios de presión; su obstrucción o un nivel incorrecto pueden favorecer fugas o daños.

Referencia de la imagen
2.4. Ejes de transmisión y juntas
Conducen el par desde la transmisión o el diferencial hasta las ruedas. Su configuración depende de la ubicación del motor, los ejes motrices y el recorrido de la suspensión.
2.4.1. Ejes homocinéticos
Transmiten el giro a la rueda mientras permiten cambios de ángulo y, según la junta, desplazamiento longitudinal de la suspensión o dirección. Se usan mucho en vehículos de tracción delantera y en algunos sistemas AWD.

Referencia de la imagen

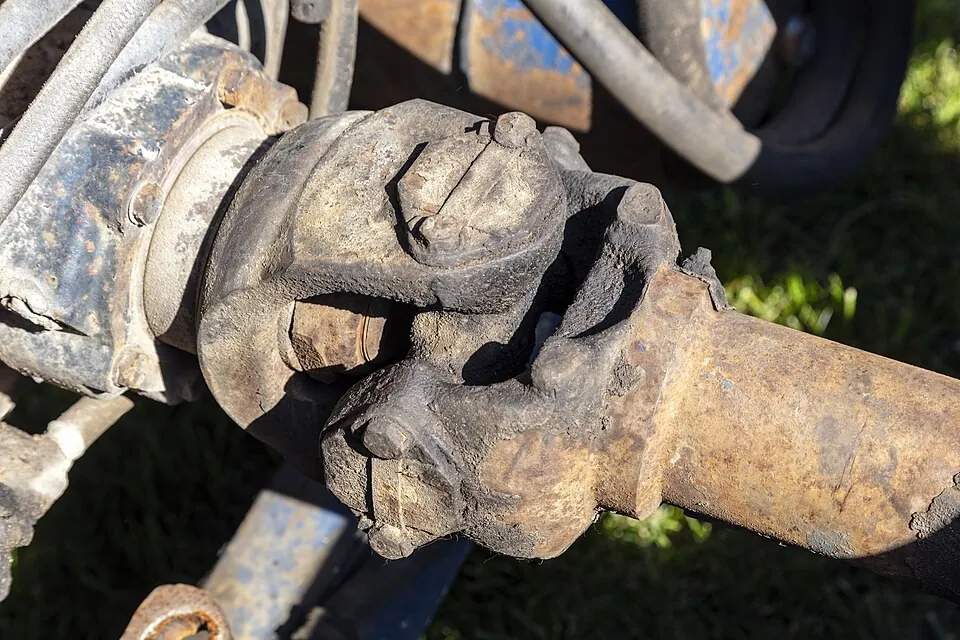

2.4.2. Árbol de transmisión
Eje longitudinal que lleva el giro desde la caja de cambios o transferencia hasta un diferencial distante, común en vehículos de propulsión trasera y 4x4. Puede incorporar juntas y uniones deslizantes.

Referencia de la imagen
2.4.3. Crucetas o juntas universales
Unen ejes que trabajan con cierto ángulo. En un árbol de transmisión, permiten que este acompañe el movimiento de la suspensión; una junta simple puede producir variación de velocidad angular si trabaja con ángulo.

Referencia de la imagen

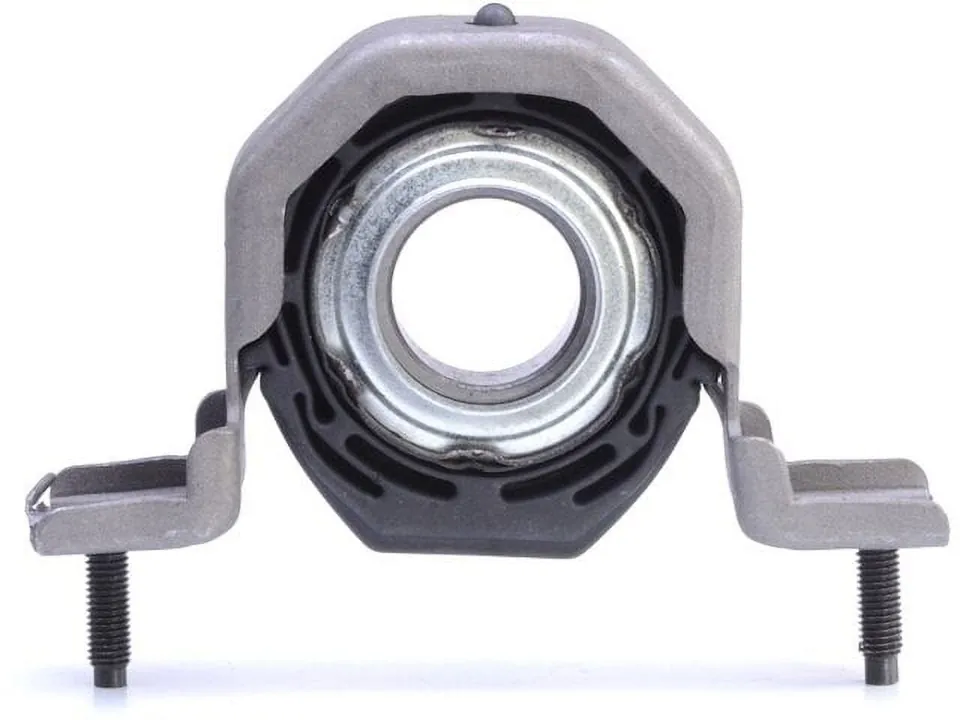

2.4.4. Soporte central del cardán
Apoya el árbol de transmisión cuando está dividido en tramos. Ayuda a controlar su posición y vibración; el estado del rodamiento y del elemento elástico depende de la aplicación.

Referencia de la imagen

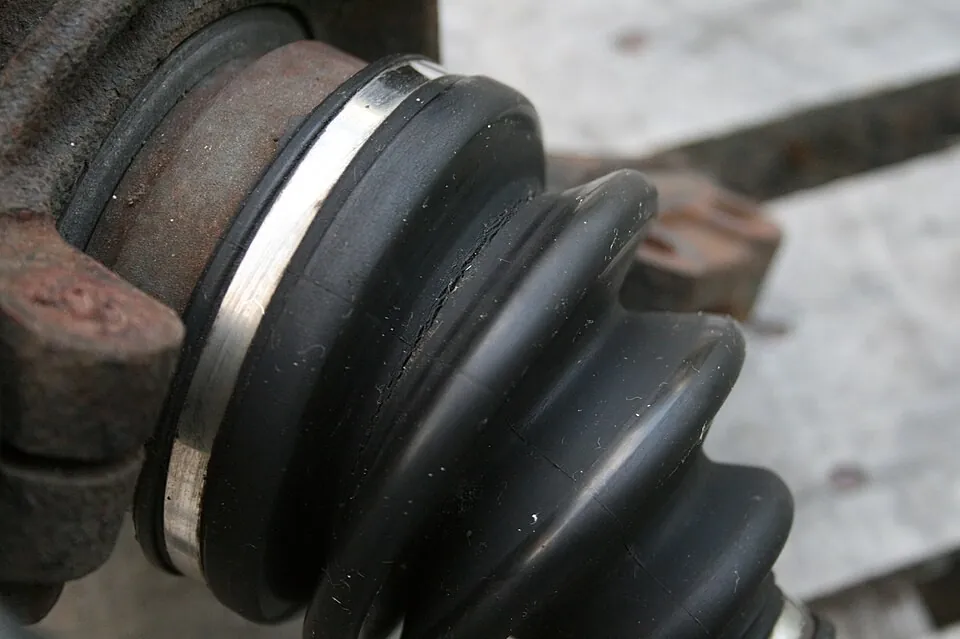

2.4.5. Guardapolvos de juntas
Cubiertas flexibles que retienen la grasa y protegen las juntas contra agua, polvo y residuos. Una rotura puede dejar salir lubricante y acelerar el desgaste.

Referencia de la imagen

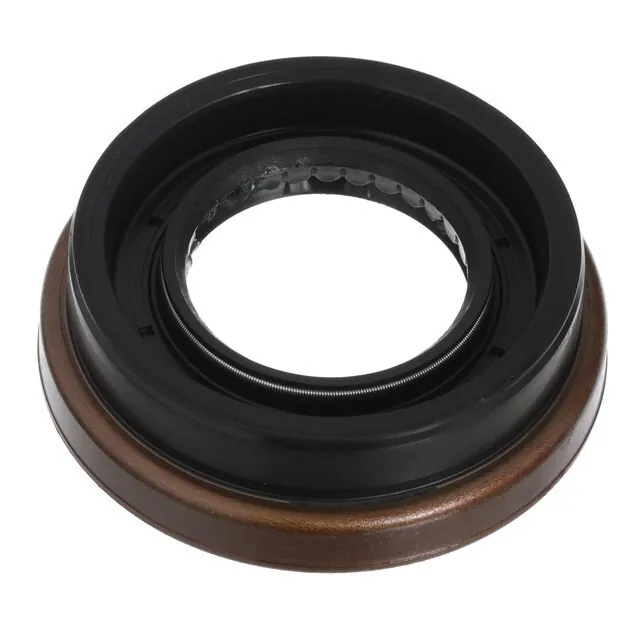

2.4.6. Retenes de eje
Sellos que ayudan a contener lubricante alrededor de un eje giratorio. Una fuga puede deberse al retén, al eje, a la ventilación o a condiciones de montaje; la causa requiere inspección.

Referencia de la imagen

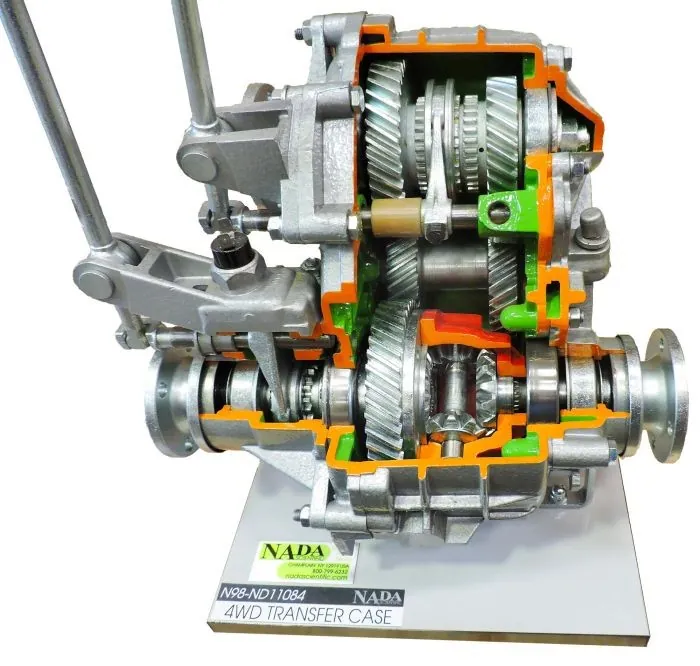

2.5. Caja de transferencia
En algunos vehículos 4WD y AWD, distribuye el movimiento de la transmisión hacia más de un eje. Según su arquitectura, puede incluir modos de tracción y una reducción para avance lento.

Referencia de la imagen
2.5.1. Engranajes de reparto
Transmiten el movimiento hacia las salidas de la caja de transferencia. Pueden repartirlo de forma fija o mediante otros elementos, de acuerdo con el diseño.

Referencia de la imagen

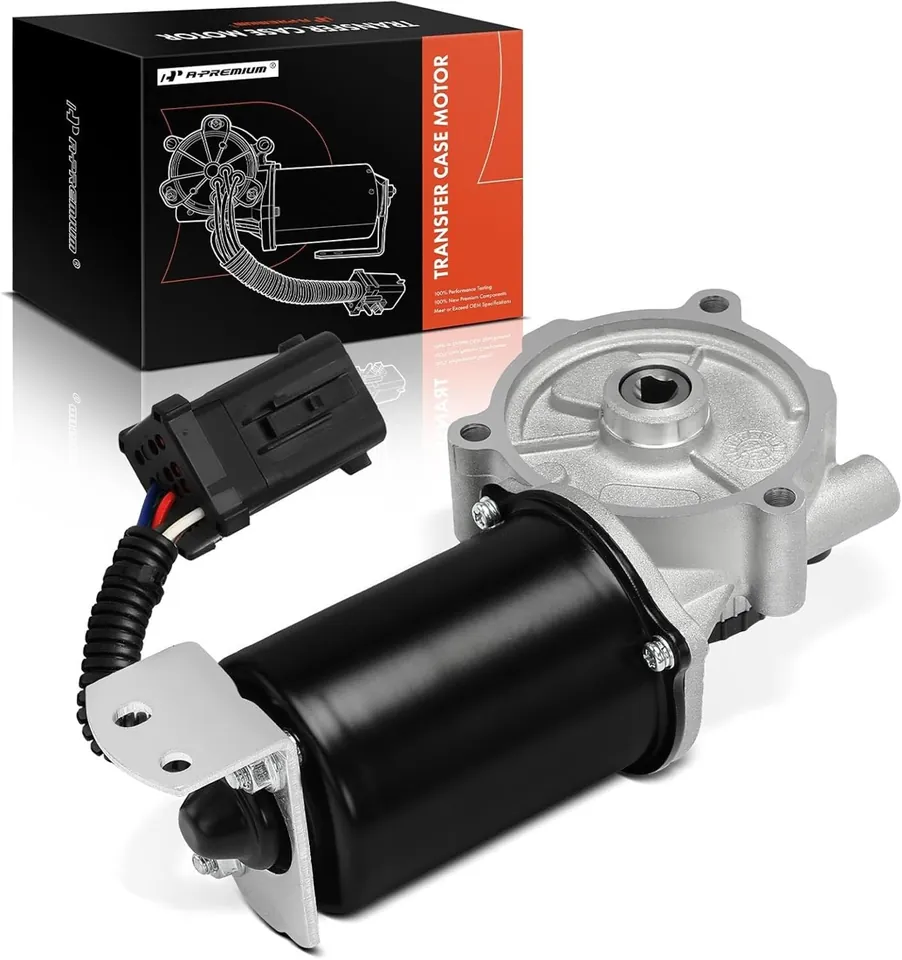

2.5.2. Actuador de tracción
Mecanismo que acciona una selección de tracción. Puede ser mecánico, eléctrico o por vacío; su operación concreta depende del vehículo.

Referencia de la imagen

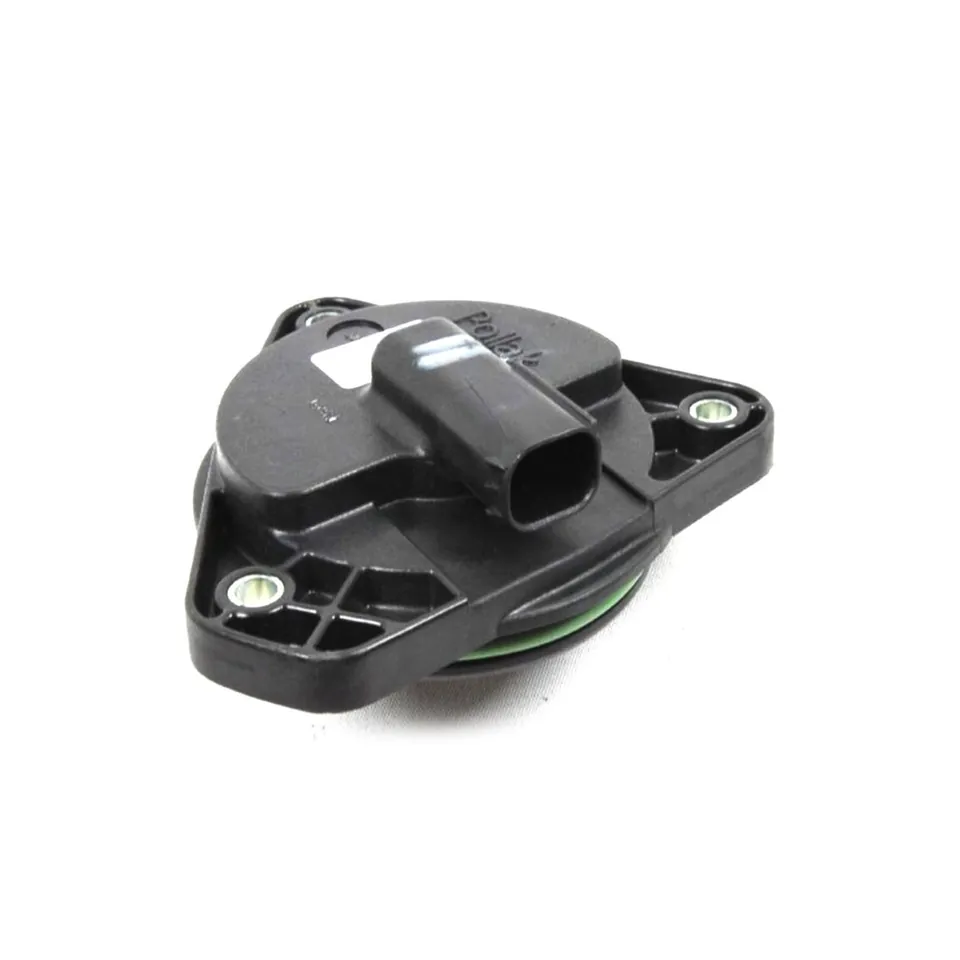

2.5.3. Sensor de modo 4WD
Informa al tablero o al módulo de control qué modo se seleccionó o se acopló. Una indicación encendida no siempre confirma que todos los componentes mecánicos hayan quedado acoplados.

Referencia de la imagen

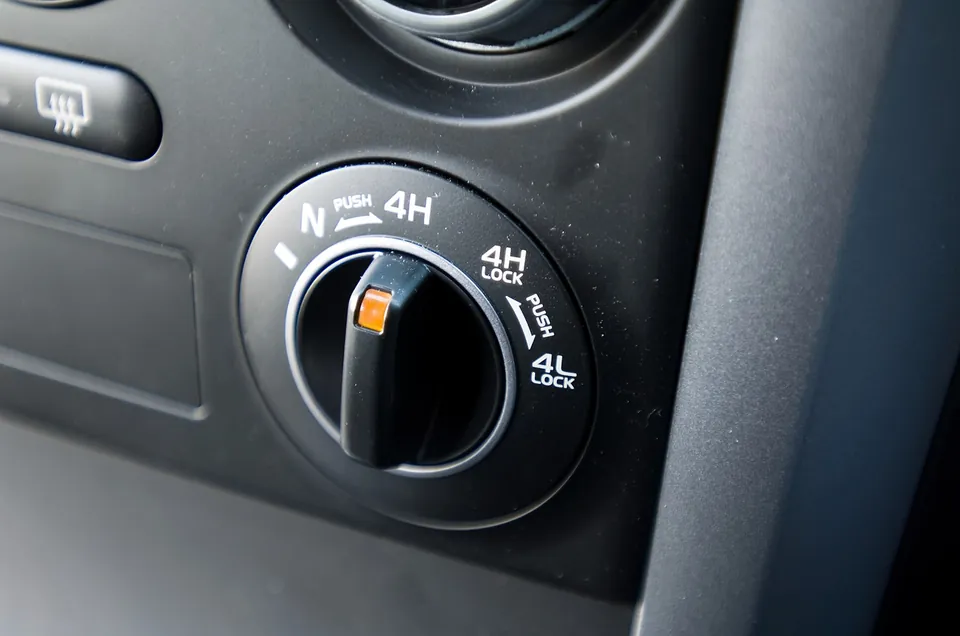

2.5.4. Palanca o selector de tracción
Permite elegir los modos disponibles en la transferencia, mediante una palanca o un mando eléctrico. Las posiciones y condiciones de uso son específicas de cada vehículo.

Referencia de la imagen
2.5.5. Reductora o low range
Relación de reducción adicional que aumenta el par disponible a baja velocidad. Se usa en aplicaciones diseñadas para ello y debe operarse según las instrucciones del fabricante.

Referencia de la imagen
2.6. Soportes y fijaciones del tren motriz
Sostienen y ubican la transmisión y los ejes, y mantienen alineadas sus uniones bajo carga. Inspeccionarlos ayuda a detectar movimiento excesivo, aflojamiento o vibraciones.

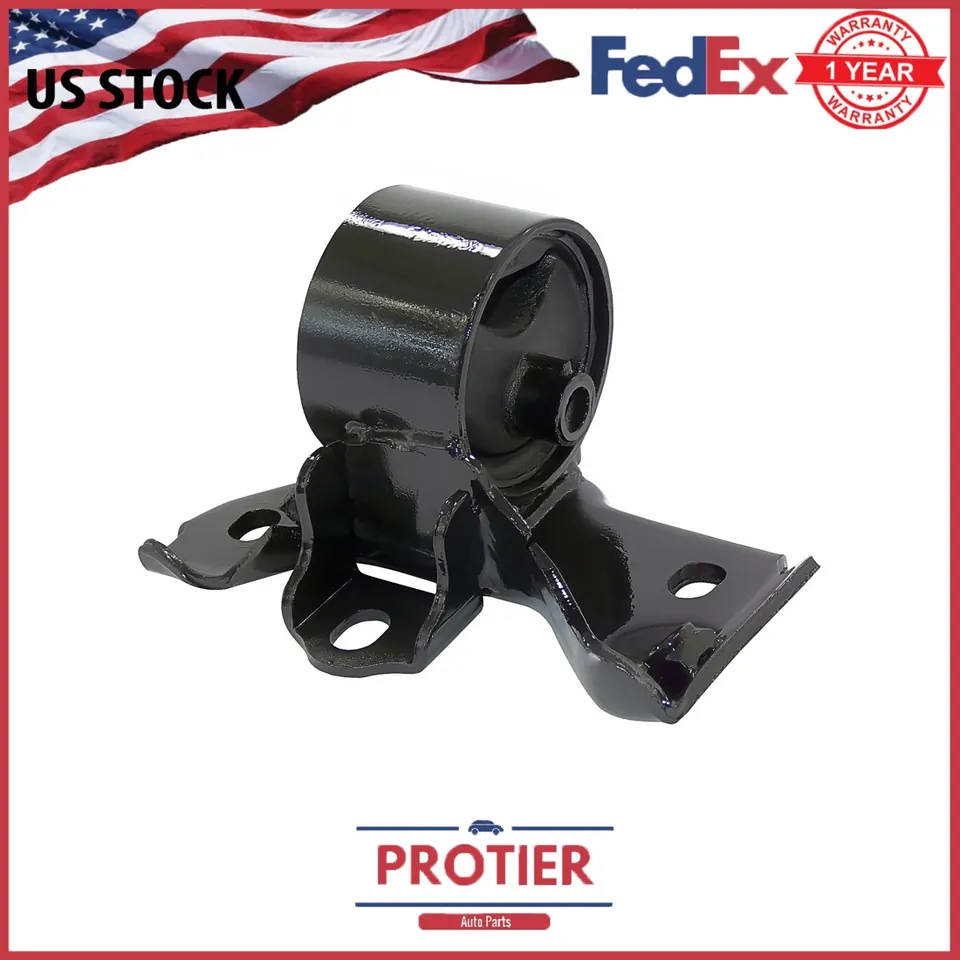

2.6.1. Soportes de transmisión
Unen la transmisión con el chasis o subchasis y controlan su movimiento. Algunos incorporan elementos elásticos para aislar vibraciones.

Referencia de la imagen
2.6.2. Soportes de eje cardán
Sostienen el árbol de transmisión en diseños que usan un apoyo intermedio. El desgaste puede contribuir a vibraciones o ruidos, pero esos síntomas tienen otras causas posibles.

Referencia de la imagen
2.6.3. Tornillería y abrazaderas de unión
Fijan componentes como bridas, soportes y juntas. El tipo de elemento y su apriete deben corresponder a la especificación del vehículo.
